TLC5973

物料型号：TLC5973

器件简介： - TLC5973是一个3通道、12位、PWM恒流LED驱动器，具有单线接口（EasySet™）。 - 每个通道可以提供从2mA到50mA的恒定电流，支持通过PWM实现4096步的灰度控制。 - 器件工作电压范围为3V至6V，OUT引脚可以承受高达21V的电压。 - 包含集成的分压调节器，并且可以级联无限数量的设备。

引脚分配： - OUT0, OUT1, OUT2：3个恒流驱动输出。 - IREF：参考电流编程引脚，用于设置每个恒流输出的电流。 - SDI：串行数据输入。 - SDO：串行数据输出。 - GND：地。 - VCC：电源供电电压。

参数特性： - 工作温度范围：-40°C至85°C。 - 数据传输最大速率：3 Mbps。 - 内部GS时钟振荡器频率：12 MHz（典型值）。 - 显示重复率：2.9 kHz（典型值）。

功能详解： - 通过单线接口EasySet进行控制，减少了连线成本。 - 集成的12MHz灰度时钟振荡器减少了对外部时钟的依赖。 - 通过外部电阻设置所有输出的恒流值。 - 内置的分压调节器可用于高VCC电源电压应用。 - 支持高达3 Mbps的数据传输速率，适合快速更新GS数据。

应用信息： - 主要应用于RGB LED集群灯显示。

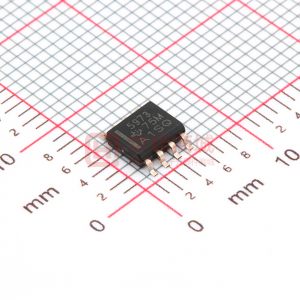

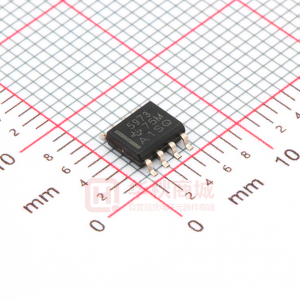

封装信息： - SOIC (8) 封装，尺寸为4.9 mm x 3.91mm。
