TLC7524

物料型号： - TLC7524C - TLC7524E - TLC7524I

器件简介： TLC7524C、TLC7524E 和 TLC7524I 是 CMOS 工艺制造的 8 位数字模拟转换器（DAC），设计便于与大多数微处理器进行接口。

这些设备是 8 位乘法 DAC，具有输入锁存器和类似于随机存取存储器写入周期的加载周期。

分段高阶位可以最小化在最高有效位变化期间的毛刺，这些毛刺产生最高的毛刺脉冲。

这些设备在不需要薄膜电阻或激光修调的情况下提供 1/2LSB 的精度，同时典型功耗低于 5mW。

引脚分配： - OUT1：2号引脚 - OUT2：1号引脚 - RFB：3号引脚 - REF：13号引脚 - VDD：4、14、15号引脚 - WR：5号引脚 - CS：6号引脚 - GND：7号引脚 - DB0-DB7：8-15号引脚

参数特性： - 分辨率：8位 - 线性误差：最大1/2LSB - 在 VpD = 5V 时最大功率耗散：最大5mW - 设置时间：最大100ns - 传播延迟时间：最大80ns

功能详解： 这些设备可以在 5V 至 15V 的单电源下工作，轻松接口至大多数微处理器总线或输出端口。

2 或 4 象限乘法功能使得这些设备成为微处理器控制增益设置和信号控制应用的理想选择。

TLC7524C 规定在 0°C 至 70°C 下工作，TLC7524I 在 -25°C 至 +85°C 下工作，TLC7524E 在 -40°C 至 +85°C 下工作。

应用信息： 这些 DAC 适用于多种微处理器控制的应用，包括增益设置和信号控制等，可以与 TMS320 等数字信号处理器接口。

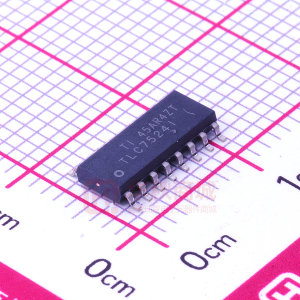

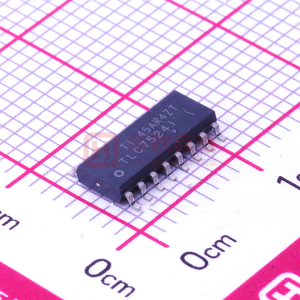

封装信息： - D, N, 或 PW 封装 - TLC7524C 的封装类型包括 SOIC、PLCC 和 PDIP - TLC7524E 和 TLC7524I 提供 SOIC、PDIP 和 TSSOP 封装选项。
