TPD2E009

物料型号：TPD2E009

器件简介：TPD2E009是一款提供两个ESD保护二极管的器件，具有流线型引脚映射，便于电路板布局。该器件设计用于保护连接到超高速数据和传输线的敏感组件。TPD2E009提供IEC 61000-4-2标准下4级接触ESD保护的瞬态电压抑制，也提供符合IEC 61000-4-5标准的高达5A（8/20μs）峰值脉冲电流的TVS保护。

引脚分配：TPD2E009有3个引脚，分别为D+（ESD端口），D-（高速ESD钳位，为高速差分数据线提供ESD保护），GND（地）。

参数特性： - 支持最高6Gbps的数据速率 - 符合IEC 61000-4-2标准的±8kV接触放电ESD保护 - 符合IEC 61000-4-5标准的5A（8/20μs）浪涌保护 - 低电容特性：DRT封装0.7pF（典型值），DBZ封装0.9pF（典型值） - 差分信号对之间的电容匹配小于0.05pF

功能详解：TPD2E009 TVS二极管采用单向二极管架构，适用于0V至5.5V的信号范围，并且可以支持最高6Gbps的数据速率。低电容和低动态电阻特性使得在保护其他电路时钳位电压保持较低。

应用信息：TPD2E009适用于多种高速接口的ESD保护，如HDMI、USB、eSATA和以太网接口，在笔记本电脑、DVD和媒体播放器、机顶盒和便携式计算机中。

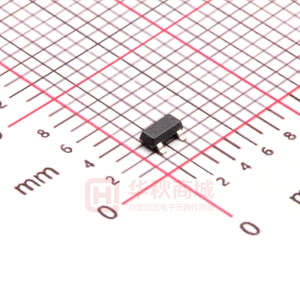

封装信息：TPD2E009提供DRT（1mm×0.8mm）和DBZ（2.92mm×1.3mm）两种封装选项，以适应节省空间的便携应用和系统设计师在板布局上的额外灵活性。
