TPS1H200A-Q1

1. 物料型号： - TPS1H200A-Q1

2. 器件简介： - TPS1H200A-Q1是一款40-V、200-mΩ单通道智能高侧开关，适用于汽车应用，并通过AEC-Q100认证，具有-40°C至+125°C的环境工作温度范围。该器件具备功能安全能力，支持独立于微控制器（MCU）的运行，并提供全面诊断。

3. 引脚分配： - CL（4号引脚）：可调电流限制，如果不使用外部电流限制，则连接至设备GND。 - DELAY（5号引脚）：功能配置时当前限制；内部上拉。 - DIAG EN（2号引脚）：启用诊断功能。 - FAULT（3号引脚）：开路诊断状态输出，如果不使用则保留浮动。 - GND（6号引脚）：地。 - IN（1号引脚）：输入控制输出激活；内部下拉。 - OUT（7号引脚）：输出，高侧开关的源，连接至负载。 - VS（8号引脚）：电源，高侧开关的漏极。 - 热垫：热垫，连接至设备GND或保留浮动。

4. 参数特性： - 工作电压范围：3.4 V至40 V - 待机电流：<500 nA - 可调电流限制，准确度高，可以在不同条件下提供过载保护。 - 保护功能：短路至GND和过载保护、热关断和热摆动、负电压钳制适用于感性负载、GND和电池丢失保护。

5. 功能详解： - 该设备支持在开路和短路至GND状态下的全诊断，提供数字状态输出。 - 设备允许在没有MCU的情况下使用，支持独立的操作模式。 - 设备适用于各种电阻性、感性和电容性负载，如LED、继电器和子模块。

6. 应用信息： - 车身照明、信息娱乐系统、高级驾驶辅助系统（ADAS）、单通道高侧开关用于子模块、一般电阻性、感性和电容性负载。

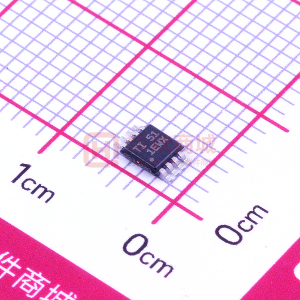

7. 封装信息： - 封装类型：HVSSOP（8引脚） - 封装尺寸：3.00 mm x 3.00 mm
