TPS2511

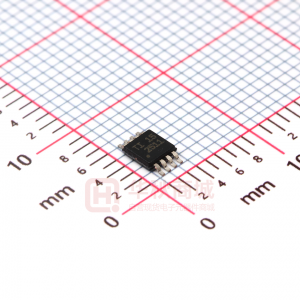

1. 物料型号： - 型号：TPS2511 - 封装：8引脚的MSOP-PowerPAD™封装

2. 器件简介： - TPS2511是一款USB专用充电端口（DCP）控制器和电流限制电源开关，具有自动检测功能，可以监控USB数据线电压，并自动提供正确的电信号以充电兼容设备。

3. 引脚分配： - CS（引脚4）：活性低，开漏输出，用于USB电缆补偿。 - DM（引脚7）：数据线负或正线，用于DCP检测。 - DP（引脚6）：数据线正或负线，用于DCP检测。 - EN（引脚5）：逻辑电平控制输入，高电平时打开电源开关，低电平时关闭。 - GND（引脚1）：地连接。 - ILIM_SET（引脚2）：通过外接电阻设置电流限制阈值。 - IN（引脚3）：电源输入电压连接到电源开关。 - OUT（引脚8）：电源开关输出，连接到USB的VBUS。

4. 参数特性： - 支持USB DCP，可以短接D+线至D-线。 - 支持在D+线和D-线上分别施加2V和2.7V或反之。 - 支持在D+和D-线上同时施加1.2V。 - 具有过载保护的“打嗝”模式。 - 通过ILIM_SET引脚提供精确的±10%电流限制。 - 与USB 2.0和3.0电源开关要求兼容。

5. 功能详解： - 自动检测连接设备以确定充电方案，包括Divider DCP、BC1.2 DCP和1.2V模式。 - 过载保护：在过载情况下维持恒定输出电流，减少输出电压，若输出电压低于3.8V则进入打嗝模式。 - 电流限制：通过外接电阻设置电流限制阈值。 - CS引脚：用于报告高充电电流，以便USB充电器增加VBUS电压以补偿电缆电压降。

6. 应用信息： - 适用于车辆USB电源充电器、带USB端口的AC-DC墙适配器等USB充电器。

7. 封装信息： - TPS2511DGN：HVSSOP封装，8引脚，活跃状态，符合RoHS和绿色标准，最高260°C的铅峰值温度，工作温度范围-40至125°C。
