TPS3700-Q1

1. 物料型号： - 型号名称：TPS3700-Q1 - 描述：汽车级高电压（18V）窗口电压检测器，内置参考电压，用于过压和欠压监测。

2. 器件简介： - TPS3700-Q1是一款宽供电电压范围（1.8V至18V）的器件，具备高精度的上升输入阈值（400mV，温度范围内1%的精度）和内置的迟滞功能。该器件包含两个比较器，分别用于过压和欠压检测，输出可承受18V的电压，并能吸收高达40mA的电流。

3. 引脚分配： - GND（地）：引脚2和5。 - INA+（输入A正）：引脚3和4，连接待监测电压，使用外部电阻分压器。 - INB-（输入B负）：引脚4和3，连接待监测电压，使用外部电阻分压器。 - OUTA（输出A）：引脚1和6，INA+比较器的开漏输出。 - OUTB（输出B）：引脚6和1，INB-比较器的开漏输出。 - VDD（供电电压输入）：引脚5和2，供电电压范围1.8V至18V。

4. 参数特性： - 工作电压范围：1.8V至18V。 - 过温和欠温阈值检测精度：1%。 - 内置迟滞电压：5.5mV。 - 引脚电流（INA+或INB-）：-25nA至25nA。 - 低级输出电压（VoL）：250mV。 - 开漏输出漏电流（Ikg(OD)）：300nA。 - 供电电流（IDD）：5.5μA至13μA。 - 启动延迟：150μs至450μs。

5. 功能详解： - TPS3700-Q1可以作为窗口电压检测器或两个独立的电压监测器使用，通过外部电阻设置监测电压。 - 设计用于在电压超出预设阈值时触发输出信号，适用于多种应用，如汽车电子、工业控制等。

6. 应用信息： - 适用于高级驾驶辅助系统（ADAS）、汽车数字驾驶舱、信息娱乐和集群、混合动力/电动车辆（HEV/EV）车载充电器、无线充电器和工业机器人等。

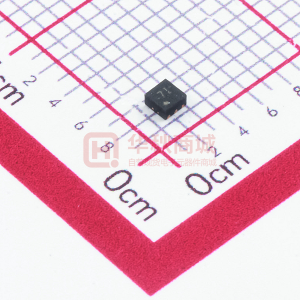

7. 封装信息： - TPS3700-Q1提供SOT23-6和WSON6两种封装形式。 - 封装尺寸分别为SOT23（2.90mmx1.60mm）和WSON（1.50mmx1.50mm）。
