TPS54040

物料型号：TPS54040

器件简介：TPS54040 是一款由德州仪器（Texas Instruments）生产的降压型 DC/DC 转换器，支持高达 42V 的输入电压和能够提供最大 0.5A 的输出电流。

该器件集成了高侧 MOSFET，并采用恒定频率的电流模式控制，以简化外部补偿设计并减少输出电容需求。

引脚分配：TPS54040 采用 10 引脚的 HVSSOP（热增强型小外形封装），具体引脚功能如下： - BOOT：启动引脚，需要与 PH 引脚之间连接一个自举电容。

- COMP：误差放大器输出，用于连接频率补偿元件。

- EN：使能引脚，内部上拉至 1.2V，拉低以禁用。

- GND：地引脚。

- PH：内部高侧功率 MOSFET 的源极。

- PowerPAD：与 PCB 上的暴露垫相连，以确保正确操作。

- PWRGD：开漏输出，表示输出电压是否在正常范围内。

- RT/CLK：用于设置开关频率的电阻/时钟输入。

- SS/TR：慢启动和跟踪引脚，用于控制输出电压的上升时间和电源序列。

- VIN：输入供电电压引脚，支持 3.5V 至 42V 的电压范围。

- VSENSE：误差放大器的反相输入节点。

参数特性： - 输入电压范围：3.5V 至 42V - 输出电流能力：0.5A - 内部参考电压：0.8V - 可调的 UVLO（欠压锁定）阈值：2.5V，可通过 EN 引脚调整 - 关闭模式供应电流：1.3μA - 操作静态电流：116μA - 开关频率范围：100kHz 至 2.5MHz

功能详解： - 该器件具有 Eco-Mode™ 功能，在轻负载时通过脉冲跳跃模式降低功耗。

- 通过 EN 引脚可调整 UVLO 阈值，以适应不同的输入电压要求。

- PWRGD 引脚提供输出电压正常与否的指示。

- SS/TR 引脚用于慢启动和电源序列控制。

- 宽开关频率范围允许优化效率和外部组件尺寸。

应用信息： - 适用于 12V 和 24V 工业和商业低功率系统。

- 适用于汽车后装市场配件，如视频、GPS、娱乐系统等。

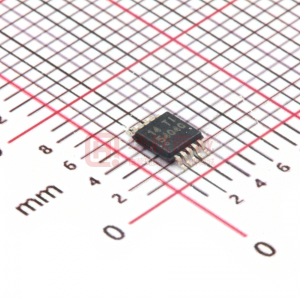

封装信息：TPS54040 采用 10 引脚的 HVSSOP 封装，封装图号为 DGQ0010H。

封装高度最大为 1.1mm，适合与 PCB 上的热垫连接。
