TPS5430-Q1

TPS5430-Q1

  • 厂商:

    TI

  • 封装:

  • 描述:

    TPS5430-Q1 3-A Wide-Input-Range Step-Down Converter datasheet (Rev. D)

  • 详情介绍
  • 数据手册
  • 价格&库存
TPS5430-Q1 数据手册
TPS5430-Q1
物料型号:TPS5430-Q1 器件简介:TPS5430-Q1 是德州仪器 (Texas Instruments) 生产的一款汽车级、3A、宽输入范围的降压转换器。

该器件集成了低电阻高侧 N 通道 MOSFET,并具有高性能电压误差放大器、欠压锁定 (UVLO) 电路、内部慢启动电路、电压前馈电路、使能 (ENA) 引脚、过电流限制、过压保护 (OVP) 和热关断功能。

引脚分配: - PH:高压侧 MOSFET 的源极,连接至外部电感和二极管。

- BOOT:高压侧 FET 门驱动的升压电容器连接点。

- ENA:使能引脚,用于开关控制。

- VSENSE:反馈电压引脚,连接至输出电压分压器。

- GND:接地。

- NC:无连接。

参数特性: - 宽输入电压范围:5.5V 至 36V。

- 可提供高达 3A 连续(4A 峰值)输出电流。

- 内部 MOSFET 开关使得效率高达 95%。

- 宽输出电压范围,可调至 1.22V,初始精度为 1.5%。

- 内部补偿减少了外部元件数量。

- 固定的 500kHz 开关频率有利于小型滤波器设计。

- 通过输入电压前馈改善了线路调节和瞬态响应。

- 工作结温范围 -40°C 至 125°C。

应用信息:TPS5430-Q1 可用于汽车音频电源、大功率 LED 供电、电池充电器和 12V 与 24V 供电系统。

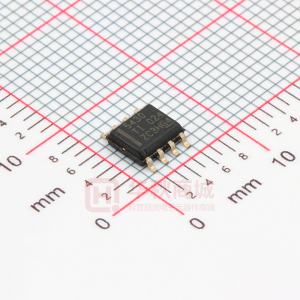

封装信息:TPS5430-Q1 采用 8 引脚 SOIC PowerPAD™ 高热性能封装,封装尺寸为 4.9mm x 3.9mm。

封装底部的热垫需焊接至 PCB 以确保适当的热性能。
