物料型号：
- TPS54540-Q1
器件简介：
- TPS54540-Q1 是德州仪器（Texas Instruments）生产的一款降压（step-down）DC-DC转换器，具有集成的高侧MOSFET。
该器件适用于4.5V至42V的输入电压范围，最大输出电流可达5A。
它具备电流模式控制，提供简单的外部补偿和灵活的组件选择。
在轻载条件下，通过脉冲跳跃Eco-mode™降低功耗，具有92-mΩ高侧MOSFET，146-μA的运行静态电流和2-μA的关断电流。
此外，该器件还支持高达2.5MHz的可调开关频率，并可通过外部电阻分压调整欠压锁定电压。
引脚分配：
- 1. BOOT：启动引脚，需要在BOOT和SW之间连接启动电容。
- 2. VIN：输入电源电压引脚，接受4.5V至42V的电压范围。
- 3. EN：使能引脚，内部上拉，拉低至1.2V以下以禁用，浮动时启用。
- 4. RT/CLK：电阻计时和外部时钟引脚，用于设置开关频率或同步外部时钟信号。
- 5. FB：误差放大器反相输入端。
- 6. COMP：误差放大器输出和输出开关电流（PWM）比较器输入端。
- 7. GND：地引脚。
- 8. SW：内部高侧功率MOSFET的源极和转换器的开关节点。
参数特性：
- 输入电压范围：4.5V至42V
- 输出电流：高达5A
- 集成高侧MOSFET的导通电阻：92-mΩ
- 运行静态电流：146-μA
- 关断静态电流：2-μA
- 开关频率范围：100kHz至2.5MHz
- 启动电压：约4.3V
- 工作温度范围：-40°C至150°C
功能详解：
- 固定频率、峰值电流模式控制
- 斜率补偿输出电流
- 脉冲跳跃Eco-mode™
- 低 dropout 操作和自举电压（BOOT）
- 误差放大器
- 调整输出电压
- 使能和调整欠压锁定
- 内部软启动
- 恒定开关频率和定时电阻（RT/CLK）引脚
- 同步到RT/CLK引脚
- 最大开关频率
- 精确电流限制
- 过压保护
- 热关断
- 小信号模型，用于环路响应
应用信息：
- 车辆附件：GPS、娱乐系统、ADAS、eCall
- USB专用充电端口和电池充电器
- 工业自动化和电机控制
- 12V、24V和48V工业、汽车和通信电源系统
封装信息：

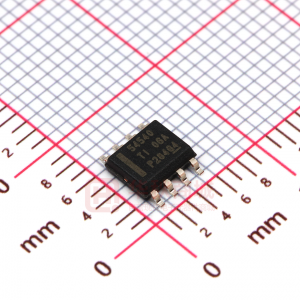

- TPS54540-Q1 采用8引脚热增强型HSOP PowerPAD封装，封装尺寸为4.89 mm x 3.90 mm。
