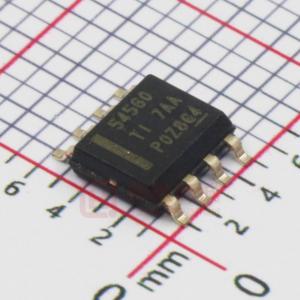

TPS54560

物料型号: TPS54560

器件简介: TPS54560是一款输入电压范围为4.5V至60V，最大输出电流为5A的降压型DC-DC转换器。它集成了高侧MOSFET，并具备Eco-mode™技术，在轻载时通过脉冲跳变提高效率。

引脚分配: - BOOT: 自举电容连接点，用于为高侧MOSFET提供门驱动电压。 - VIN: 输入电源电压引脚。 - EN: 使能/欠压锁定引脚。 - RT/CLK: 电阻计时和外部时钟输入引脚。 - FB: 误差放大器的反相输入端。 - COMP: 误差放大器输出和输出开关电流比较器输入。 - GND: 地引脚。 - SW: 高侧MOSFET的源极和转换器的开关节点。

参数特性: - 工作频率范围：100kHz至2.5MHz。 - 轻载时的脉冲跳变模式可降低无功消耗电流至146μA。 - 关闭电源时的电流降至2μA。 - 集成了92-mΩ高侧MOSFET。 - 内部0.8V±1%的参考电压。

功能详解: TPS54560具有以下功能： - 固定频率PWM控制。 - 斜率补偿输出电流，防止在大于50%占空比时发生次谐振荡。 - 脉冲跳变Eco-mode，在轻载时提高效率。 - 低 dropout 操作和自举电压（BOOT）。 - 内部软启动电路，减少启动时的输入浪涌电流和输出电压过冲。 - 频率折返和热关断保护内部和外部组件。

应用信息: 适用于工业自动化和电机控制、车载配件（如GPS、娱乐系统）、USB专用充电端口和电池充电器等。

封装信息: TPS54560提供8脚热增强型HSOP PowerPAD™封装。
