物料型号：TPS55340-EP
器件简介：TPS55340-EP 是一款集成了 5-A，40-V 低侧 MOSFET 开关的单片同步升压/SEPIC/反激式 DC-DC 稳压器。
它支持多种标准开关稳压器拓扑结构，包括升压、SEPIC 和隔离反激式。
该设备具有宽输入电压范围，支持多节电池或 3.3-V、5-V、12-V 和 24-V 电源轨的输入电压。
引脚分配：
1. SW：内部功率 MOSFET 的漏极。
2. VIN：IC 的输入供电引脚。
3. EN：使能引脚。
4. SS：软启动编程引脚。
5. SYNC：开关频率同步引脚。
6. AGND：IC 的信号地。
7. COMP：跨导误差放大器的输出。
8. FB：正电压调节的误差放大器输入和反馈引脚。
9. FREQ：开关频率编程引脚。
10. NC：保留引脚。
11. PGND：IC 的电源地。
12. PowerPAD：应焊接到 AGND，建议使用热过孔连接到内部接地平面以改善功率耗散。
参数特性：
- 工作在 2.9-V 至 32-V 的输入电压范围。
- 具有 ±0.7% 的参考电压精度。
- 工作时的静态电流为 0.5 mA，关闭状态下的供电电流为 2.7 µA。
- 支持 100 kHz 至 1.2 MHz 的可调开关频率。
- 支持国防、航空和医疗应用。
功能详解：
- 通过电流模式脉冲宽度调制（PWM）控制来调节输出电压。
- 具有可编程的软启动功能，以限制启动时的电流冲击。
- 内置保护功能，包括逐周期过电流限制和热关闭。
应用信息：
- 适用于 3.3-V、5-V、12-V、24-V 电源转换。
- 适用于升压、SEPIC 和反激式拓扑结构。
- 适用于 Thunderbolt 端口、平板电脑和便携式 PC 的电源对接、工业电源系统、ADSL 调制解调器等应用。

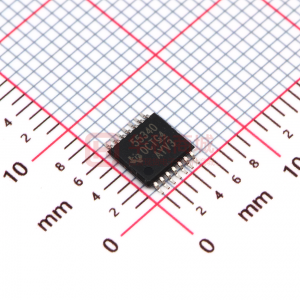

封装信息：

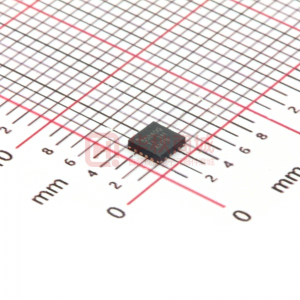

- TPS55340MRTETEP：WQFN(16) 封装，3.00 mm x 3.00 mm 封装尺寸。
以上信息摘自德州仪器（Texas Instruments）的官方数据手册。
