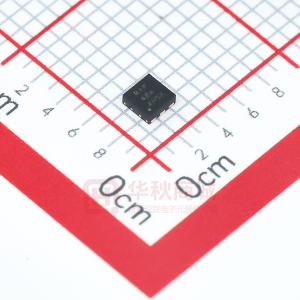

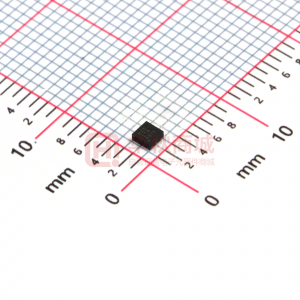

TPS61170-Q1

物料型号： - TPS61170-Q1

器件简介： TPS61170-Q1是一款集成了1.2A、40V功率MOSFET的单片高电压开关稳压器。该器件支持多种标准开关稳压器拓扑结构，包括升压和SEPIC。它具有宽输入电压范围，支持多节电池或5V、12V固定电源轨的输入电压。

引脚分配： - COMP（引脚2）：误差放大器的输出，连接外部RC网络以补偿调节器。 - CTRL（引脚5）：升压调节器的控制引脚，可以用于使能设备、使用PWM信号控制反馈电压或数字通信。 - FB（引脚1）：反馈引脚，连接至电阻分压器中心抽头以设置输出电压。 - GND（引脚3）：地引脚。 - SW（引脚4）：IC的开关节点，连接至电感器的开关侧。 - VIN（引脚6）：IC的输入电源引脚，连接至3V至18V的供电电压。

参数特性： - 输入电压范围：3V至18V - 输出电压范围：最高可达38V - 集成开关：1.2A - 固定开关频率：1.2MHz - 效率：最高可达93% - 封装：6引脚，2mm×2mm SON封装

功能详解： TPS61170-Q1以1.2MHz的开关频率运行，允许使用低轮廓电感器和低值陶瓷输入输出电容。具有内置保护功能，如逐脉冲过流限制、软启动和热关断。

应用信息： - 适用于混合动力和电动车辆充电器系统 - 先进驾驶辅助系统（ADAS）
