TPS61175-Q1

1. 物料型号： - TPS61175-Q1

2. 器件简介： - TPS61175-Q1是一款集成了3-A、40-V功率开关的单片开关调节器，可以配置为升压、SEPIC和反激等多种标准开关调节器拓扑结构。该器件具有宽输入电压范围，支持多电池串联或5V、12V固定电源轨的输入电压。此外，它还具备电流模式PWM（脉宽调制）控制，用户可以通过外部电阻或外部时钟信号设置PWM的开关频率，可编程的开关频率范围从200kHz到2.2MHz。

3. 引脚分配： - VIN（3）：IC的输入供电引脚，连接2.9V到18V的供电电压。 - SW（1,2）：IC的开关节点，连接到电感器的开关侧。 - FB（9）：反馈引脚，用于正电压调节，连接到分压电阻的中心抽头以设置输出电压。 - EN（4）：使能引脚，当该引脚电压低于使能阈值超过10ms时，IC关闭。 - COMP（8）：内部跨导误差放大器的输出，连接外部RC网络以补偿调节器。 - SS（5）：软启动编程引脚，SS引脚和GND引脚之间的电容器用于编程软启动时间。 - FREQ（10）：开关频率编程引脚，连接外部电阻以设置开关频率。 - AGND（7）：IC的信号地。 - PGND（12,13,14）：IC的电源地，连接到PWM开关的源极。 - SYNC（6）：开关频率同步引脚，使用外部信号设置IC的开关频率。 - NC（11）：保留引脚，必须连接到地。 - Thermal Pad：热垫，应焊接到模拟地，如果可能，使用热过孔连接到顶部和内部地平面层，以实现理想的功率耗散。

4. 参数特性： - 工作温度范围：-40°C至125°C。 - 输入电压范围：2.9V至18V。 - 输出电压范围：最高可达38V。 - 集成3-A、40-V内部开关。 - 高效率功率转换：最高可达93%。 - 同步外部开关频率。 - 用户定义的软启动至全负载。 - 轻负载下跳过开关周期以调节输出。

5. 功能详解： - TPS61175-Q1具有可编程软启动功能，以限制启动期间的涌入电流，并内置其他保护功能，如逐脉冲过电流限制和热关断。 - 该器件还具有最小ON时间控制和脉冲跳跃功能，以在轻负载条件下保持输出电压的调节。

6. 应用信息： - 适用于5V至12V、24V功率转换，支持SEPIC、反激拓扑结构。 - 适用于ADSL调制解调器、电视调谐器等应用。

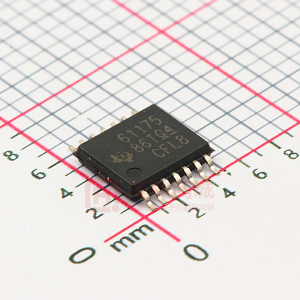

7. 封装信息： - 14引脚HTSSOP封装，尺寸为5.00mm x 4.40mm。
