TPS65235

物料型号：TPS65235 器件简介：TPS65235 是德州仪器 (Texas Instruments) 生产的集成电路，具有集成的升压转换器、LDO 和 22 kHz 音频发生器，用作低噪声块 (LNB) 电源。

该解决方案整合了 DiSEqC 2.x 标准，支持 I2C 接口。

引脚分配：TPS65235 有 20 个引脚，包括升压转换器开关节点 LX、输入电压 VIN、内部 6.3V 电源 VCC、模拟地 AGND、设置 LNB 输出上升时间的 TCAP、设置 LNB 输出电流限制的 ISET、使能引脚 EN、故障状态指示 FAULT、I2C 地址设置 ADDR、电压控制 VCTRL、双向数据 SDA、时钟输入 SCL、外部调制逻辑输入 EXTM、音频检测输出 DOUT、音频检测输入 DIN、LNB 电源输出 VLNB、栅驱动供应 VCP、升压调节器输出和内部线性调节器输入电压 BOOST、控制外部 MOSFET 以支持 DiSEqC 2.x 的 GDR、电源地 PGND。

参数特性：TPS65235 支持 5V、12V 和 15V 电源轨，提供高达 1000mA 的精确输出电流限制，可通过外部电阻器调节。

它具有低 RDS(on) 内部功率开关和可调节的升压转换频率（1MHz 或 500kHz）。

此外，它还具有专用的使能引脚，用于非 I2C 应用，以及内置准确的 22kHz 音频发生器和外部音频输入支持。

功能详解：TPS65235 提供高功率效率，升压转换器集成了 140-mΩ 功率 MOSFET，运行在 1 MHz 或 500 kHz 可选的开关频率。

线性调节器的 dropout 电压为 0.8V，以最小化功率损失。

TPS65235 提供多种生成 22 kHz 信号的方法。

集成的线性调节器具有推挽输出级，即使在零负载下也能在输出端生成叠加的 22kHz 音频信号。

线性调节器的电流限制可以通过外部电阻器编程，精度为 ±10%。

通过 I2C 接口提供全面的诊断读取功能，以便系统监控。

应用信息：TPS65235 适用于机顶盒卫星接收器、电视卫星接收器和 PC 卡卫星接收器等应用。

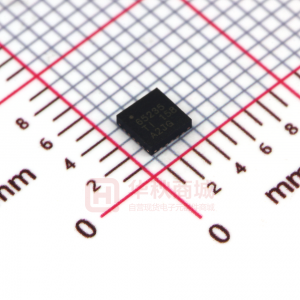

封装信息：TPS65235 封装为 20 引脚的 WQFN 封装，尺寸为 3.00 mm x 3.00 mm。

封装具有优化的热性能，必须将热 PAD 焊接到 PCB 上，并在 PCB 上设置热 Vias 以增强功率耗散。
