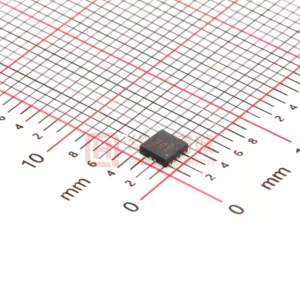

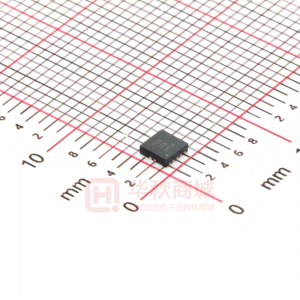

TPS74701-Q1

物料型号： - TPS74701-Q1

器件简介： - TPS74701-Q1是一款低dropout线性稳压器，专为汽车应用设计，符合AEC-Q100标准，工作温度范围为-40°C至+125°C。它提供了一种简单易用且稳健的电源管理方案，适用于多种应用场合。用户可编程的软启动功能可以减少对输入电源的冲击电流，适合为多种处理器和ASICs供电。此外，它还具备使能输入和电源好输出，便于与外部稳压器进行顺序控制。

引脚分配： - VIN（1,2脚）：输入引脚，为器件提供输入电压。 - BIAS（4脚）：偏置引脚，为错误放大器、参考和内部控制电路提供输入电压。 - CIN（-）：输入电容。 - TPS74701-Q1（稳压器本体）。 - VOUT（9,10脚）：输出引脚，提供稳定的输出电压。 - OUT（输出引脚）：稳定的输出电压。 - R1（反馈引脚）：反馈连接至外部电阻分压网络的中心抽头，设定输出电压。 - VBIAS（偏置电压）：偏置电压。 - SS（软启动引脚）：通过该引脚连接至地的电容设定启动时间。 - COUT（输出电容）：FB（反馈引脚）：反馈引脚。 - GND（6脚）：地引脚。 - PG（3脚）：电源好引脚，为开漏、高电平有效的输出，用于供电监控或为其他电源提供顺序信号。 - CBIAS（偏置电容）。

参数特性： - 输入电压范围（VIN）：0.8 V至5.5 V - 输出电压范围（VOUT）：0.8 V至3.6 V - 低dropout电压：在500 mA输出时，典型值为20 mV - 精确参考和误差放大器：在负载、线路和温度下提供0.95%的准确度 - 可编程软启动：提供线性电压启动 - 稳定的输出电容：≥2.2 μF

功能详解： - TPS74701-Q1利用NMOS通道晶体管调节超低输入和输出电压，与PMOS拓扑结构相比，具有更佳的瞬态响应，并且不受输出电容影响，稳定性好。 - 设计有用户可编程的软启动电路，提供平滑的启动过程，限制了因大电容负载引起的启动冲击电流。 - 电源好（PG）输出允许供电监控或为其他电源提供顺序信号。 - 使能（EN）引脚带有迟滞和去抖动功能，允许使用慢速模拟信号来控制器件。

应用信息： - 适用于汽车头部单元、信息娱乐和集群、远程控制单元、前视和后视摄像头等。
