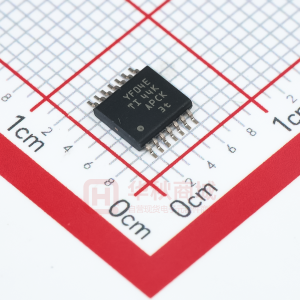

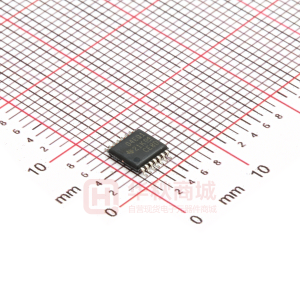

TXS0104E

物料型号：TXS0104E

器件简介：TXS0104E是一款4位双向电压电平转换器，适用于开漏和推挽应用。它使用两个独立的可配置电源轨，A端口设计跟踪VCCA，B端口设计跟踪VCCB，允许在1.8V、2.5V、3.3V和5V电压节点之间进行低电压双向转换。

引脚分配：该设备有多个封装选项，例如D(SOIC, 14)、PW(TSSOP, 14)、ZXU(BGA, 12)等。每个封装类型的引脚分配略有不同，但主要包括A1-A4和B1-B4作为双向I/O，OE为三态输出模式使能，VCCA和VCCB分别为A端口和B端口的供电电压，GND为地。

参数特性：该设备在VCCA为1.65V至3.6V，VCCB为2.3V至5.5V的条件下工作，且VCCA必须小于或等于VCCB。最大数据传输速率为推挽传输24Mbps，开漏传输2Mbps。此外，该设备还具有ESD保护，超过JESD 22标准。

功能详解：TXS0104E的架构不需要方向控制信号来控制数据流向。每个A端口I/O内部有一个10kΩ上拉电阻到VCCA，每个B端口I/O有一个10kΩ上拉电阻到VCCB。输出一次射击电路在A或B端口的上升沿时检测并加速低至高的转换。

应用信息：TXS0104E适用于需要不同接口电压的设备或系统之间的电平转换应用，特别适合于开漏驱动器连接到数据I/O的应用。

封装信息：TXS0104E提供多种封装选项，包括SOIC、TSSOP、BGA、VQFN、NFBGA、DSBGA和WQFN等，以适应不同的应用需求和空间限制。
