74LCX05FT
CMOSデジタル集積回路
シリコン モノリシック
74LCX05FT
1. 機能
•
Low-Voltage Hex Inverter with 5-V Tolerant Inputs and Outputs (Open Drain)
2. 概要
74LCX05FTは, 低電圧(3.3 V)駆動および5 V駆動のCMOSインバータです。CMOSの特長である低消費電力で3.3 V
システムおよび5 Vシステムにおける高速動作ができます。
ピン接続, 機能は74LCX04FTと同じですが, 全ての出力がNチャネルFETのオープンドレインになっており, ワイ
ヤード接続ができます。
全ての入力端子および出力端子 (出力オフ時だけ) には5.5 Vの信号入力が許容*されるため, 3.3 Vと5 Vとの2電源を
持つシステムでのインタフェースに適しています。
また, 全ての入力には, 静電破壊から素子を保護するための保護回路が付加されています。
*出力電流(IOUT)の絶対最大定格を超えないこと
3. 特長
(1)
AEC-Q100 (Rev. H) (注1)
(2)
動作温度が広い: Topr = -40 125
(3)
動作電源電圧: VCC = 1.65 5.5 V
(4)
高速動作: tpZ = 5.5 ns (最大) (VCC = 3.3 ± 0.3 V)
(5)
出力電流: IOL = 24 mA (最小) (VCC = 3.0 V)
(6)
オープンドレイン出力
(7)
全入出力ともにパワーダウンプロテクション機能あり
(8)
74シリーズ (74LVC/ALVC etc.) の05タイプと同一ピン接続, 同一ファンクション
注1: AEC-Q100の信頼性レベルを満足した製品です。詳細については弊社営業にお問合せください。
4. 外観図

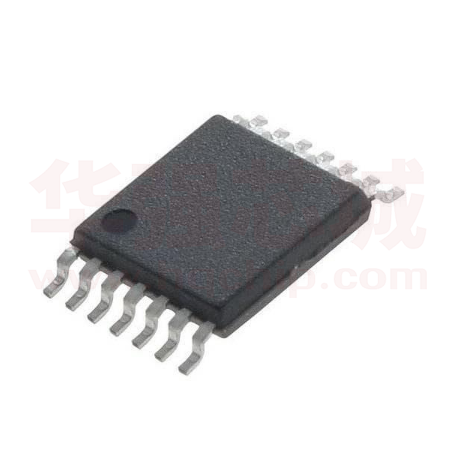

TSSOP14B
製品量産開始時期
©2016 Toshiba Corporation
1
2014-08
2016-09-13
Rev.2.0
74LCX05FT
5. 端子配置図
6. 現品表示
7. ブロック図
8. 真理値表
Z:
Inputs
A
Outputs
Y
L
Z
H
L
ハイインピーダンス
©2016 Toshiba Corporation
2
2016-09-13
Rev.2.0
74LCX05FT
回路
9. システム図 (1
(1回路
回路))
注)
10. 絶対最大定格 ((注
項目
記号
電源電圧
注記
VCC
入力電圧
VIN
出力電圧
VOUT
入力保護ダイオード電流
IIK
出力寄生ダイオード電流
IOK
出力電流
IOUT
許容損失
PD
電源/GND電流
(注1)
定格
単位
-0.56.5
V
-0.56.5
V
-0.56.5
V
-50
mA
(注2)
-50
mA
50
mA
(注3)
180
mW
ICC/IGND
±100
mA
Tstg
-65150
保存温度
注: 絶対最大定格は, 瞬時たりとも超えてはならない値であり, 1つの項目も超えてはなりません。
本製品の使用条件 (使用温度/電流/電圧等) が絶対最大定格/動作範囲以内での使用においても, 高負荷 (高温およ
び大電流/高電圧印加, 多大な温度変化等) で連続して使用される場合は, 信頼性が著しく低下するおそれがありま
す。
弊社半導体信頼性ハンドブック (取り扱い上のご注意とお願いおよびディレーティングの考え方と方法) および
個別信頼性情報 (信頼性試験レポート, 推定故障率等) をご確認の上, 適切な信頼性設計をお願いします。
注1: 出力オフ状態。出力“L” 状態の場合、IOUTの絶対最大定格を超えないこと。
注2: VOUT < GND
注3: Ta = -4085 まで, 180 mW。Ta = 85125 の範囲では-3.25 mW/で, 50 mWまでディレーティングしてく
ださい。
注)
11. 動作範囲 ((注
項目
記号
電源電圧
VCC
入力電圧
VIN
出力電圧
VOUT
出力電流
IOL
注記
(注1)
動作温度
Topr
入力上昇, 下降時間
dt/dv
定格
単位
1.655.5
V
1.55.5
05.5
V
05.5
V
(注2)
32
mA
(注3)
24
(注4)
12
(注5)
-40125
010
ns/V
注: 動作範囲は動作を保証するための条件です。
使用していない入力はVCC, もしくはGNDに接続してください。
注1: データ保持のみ
注2: VCC = 4.55.5 V
注3: VCC = 3.03.6 V
注4: VCC = 2.73.0 V
注5: VCC = 1.655.5 V
©2016 Toshiba Corporation
3
2016-09-13
Rev.2.0
74LCX05FT
12. 電気的特性
特性 ((特に指定のない限り
特に指定のない限り
85 )
12.1. DC
DC特性
特に指定のない限り,, Ta = -40
-40
項目
ハイレベル入力電圧
ローレベル入力電圧
ローレベル出力電圧
記号
測定条件
VIH
VIL
VOL
VIN = VIH
VCC (V)
最小
最大
単位
1.652.3
VCC × 0.9
V
2.32.7
1.7
2.73.6
2.0
4.55.5
VCC × 0.7
1.652.3
VCC × 0.1
2.32.7
0.7
2.73.6
0.8
4.55.5
VCC × 0.3
1.655.5
0.2
IOL = 4 mA
1.65
0.45
IOL = 8 mA
2.3
0.7
IOL = 12 mA
2.7
0.4
IOL = 16 mA
3.0
0.4
IOL = 24 mA
3.0
0.55
IOL = 32 mA
4.5
0.55
IOL = 100 µA
V
V
入力リーク電流
IIN
VIN = 05.5 V
1.655.5
±5.0
µA
出力オフリーク電流
IOZ
VIN = VIH
VOUT = 05.5 V
1.655.5
±5.0
µA
電源オフリーク電流
IOFF
VIN/VOUT = 5.5 V
0
10.0
µA
静的消費電流
ICC
VIN = VCC or GND
1.655.5
10.0
µA
2.73.6
500
µA
4.55.5
1.0
mA
静的消費電流
∆ICC VIH = VCC - 0.6 V
(1入力当たり)
125 )
特に指定のない限り
特性 ((特に指定のない限り
-40
特に指定のない限り,, Ta = -40
DC特性
12.2. DC
項目
ハイレベル入力電圧
ローレベル入力電圧
ローレベル出力電圧
記号
測定条件
VCC (V)
最小
最大
単位
VIH
1.652.3
VCC × 0.9
V
2.32.7
1.7
2.73.6
2.0
4.55.5
VCC × 0.7
1.652.3
VCC × 0.1
2.32.7
0.7
2.73.6
0.8
4.55.5
VCC × 0.3
VIL
VOL
VIN = VIH
IOL = 100 µA
1.655.5
0.2
IOL = 4 mA
1.65
0.6
IOL = 8 mA
2.3
0.85
IOL = 12 mA
2.7
0.6
IOL = 16 mA
3.0
0.6
IOL = 24 mA
3.0
0.8
IOL = 32 mA
V
V
4.5
0.8
入力リーク電流
IIN
VIN = 05.5 V
1.655.5
±20.0
µA
出力オフリーク電流
IOZ
VIN = VIH
VOUT = 0 to 5.5 V
1.655.5
±20.0
µA
電源オフリーク電流
IOFF
VIN/VOUT = 5.5 V
0
40.0
µA
静的消費電流
ICC
VIN = VCC or GND
1.655.5
40.0
µA
2.73.6
5.0
mA
4.55.5
5.0
mA
静的消費電流
©2016 Toshiba Corporation
∆ICC VIH = VCC - 0.6 V
(1入力当たり)
4
2016-09-13
Rev.2.0
74LCX05FT
特性 ((特に指定のない限り
特に指定のない限り
85 )
12.3. AC
AC特性
特に指定のない限り,, Ta = -40
-40
項目
記号
出力イネーブル時間
出力ディセーブル時間
出力ピン間スキュー
注記
tPZL
12.7. AC電気的特性測定回路,
表12.7.1, 図12.8.1,
表12.8.1参照
tPLZ
tosZL
測定条件
12.7. AC電気的特性測定回路,
表12.7.1, 図12.8.1,
表12.8.1参照
(注1)
VCC (V)
最小
最大
単位
1.8 ± 0.15
1.5
26.0
ns
2.5 ± 0.2
1.2
13.0
2.7
1.0
6.0
3.3 ± 0.3
0.8
5.0
5.0 ± 0.5
0.5
4.0
1.8 ± 0.15
1.5
26.0
2.5 ± 0.2
1.2
13.0
2.7
1.0
6.0
3.3 ± 0.3
0.8
5.0
5.0 ± 0.5
0.5
4.0
ns
2.7
3.3 ± 0.3
1.0
ns
VCC (V)
最小
最大
単位
1.8 ± 0.15
1.5
29.0
ns
2.5 ± 0.2
1.2
14.5
注1: tosZLは, 設計的に保証される項目です。(tosZL = |tPZLm-tPZLn|)
12.4. AC
特性 ((特に指定のない限り
特に指定のない限り
125 )
AC特性
特に指定のない限り,, Ta = -40
-40
項目
記号
出力イネーブル時間
出力ディセーブル時間
出力ピン間スキュー
注記
tPZL
12.7. AC電気的特性測定回路,
表12.7.1, 図12.8.1,
表12.8.1参照
tPLZ
tosZL
測定条件
12.7. AC電気的特性測定回路,
表12.7.1, 図12.8.1,
表12.8.1参照
(注1)
2.7
1.0
7.0
3.3 ± 0.3
0.8
5.5
5.0 ± 0.5
0.5
4.5
1.8 ± 0.15
1.5
29.0
2.5 ± 0.2
1.2
14.5
2.7
1.0
7.0
3.3 ± 0.3
0.8
5.5
5.0 ± 0.5
0.5
4.5
2.7
3.3 ± 0.3
1.0
ns
ns
注1: tosZLは, 設計的に保証される項目です。(tosZL = |tPZLm-tPZLn|)
12.5. スイッチングノイズ特性
特に指定のない限り,, Ta = 25 , Input: tr = tf = 2.5 ns, CL = 50 pF, RL = 500 Ω)
(特に指定のない限り
項目
記号
測定条件
VCC (V)
標準
単位
非動作出力最大ダイナミックVOL
VOLP
VIH = 3.3 V, VIL = 0 V
3.3
0.8
V
非動作出力最小ダイナミックVOL
|VOLV|
VIH = 3.3 V, VIL = 0 V
3.3
0.8
V
特に指定のない限り
12.6. 容量特性 ((特に指定のない限り
特に指定のない限り,, Ta = 25 )
項目
記号
注記
測定条件
VCC (V)
標準
単位
入力容量
CIN
3.3
7
pF
出力容量
COUT
3.3
8
pF
等価内部容量
CPD
3.3
5
pF
(注1)
fIN = 10 MHz
注1: CPDは, 動作消費電流から算出したIC内部の等価容量です。
無負荷時の平均消費電流は, 次式から求められます。
ICC(opr) = CPD × VCC × fIN + ICC/6 (1ゲート当たり)
©2016 Toshiba Corporation
5
2016-09-13
Rev.2.0
74LCX05FT
電気的特性測定回路
12.7. AC
AC電気的特性測定回路
電気的特性測定条件
表 12.7.1 AC
AC電気的特性測定条件
項目
スイッチ
測定条件
tPLZ, tPZL
6.0 V
VCC = 3.3 ± 0.3 V
VCC × 2
VCC = 5.0 ± 0.5 V
VCC = 2.7 V
VCC = 2.5 ± 0.2 V
VCC = 1.8 ± 0.15 V
電気的特性測定波形
AC電気的特性測定波形
12.8. AC
図 12.8.1 tPLH, tPHL
電気的特性測定波形記号
表 12.8.1 AC
AC電気的特性測定波形記号
記号
Input
Output
Load
VCC = 5.0 ± 0.5 V
VCC = 3.3 ± 0.3 V
VCC = 2.7 V
VCC = 2.5 ± 0.2 V
VCC = 1.8 ± 0.15 V
VIH
VCC
2.7 V
VCC
VCC
VIM
VCC/2
1.5 V
VCC/2
VCC/2
tr, tf
2.5 ns
2.5 ns
2.0 ns
2.0 ns
VOM
VCC/2
1.5 V
VOH/2
VOH/2
VX
VOL + 0.3 V
VOL + 0.3 V
VOL + 0.15 V
VOL + 0.15 V
CL
50 pF
50 pF
30 pF
30 pF
RL
500 Ω
500 Ω
500 Ω
1 kΩ
©2016 Toshiba Corporation
6
2016-09-13
Rev.2.0
74LCX05FT
外形寸法図
Unit: mm
質量: 0.054 g (typ.)
パッケージ名称
通称名: TSSOP14B
©2016 Toshiba Corporation
7
2016-09-13
Rev.2.0
74LCX05FT
