物料型号：
- 2SD1616/A
- 2SD1616L/A（无铅）
- 2SD1616G/A（无卤）
器件简介：
- 音频频率功率放大器
- 中速开关
- NPN硅晶体管
引脚分配：
- SOT-89封装：B（基极）, C（集电极）, E（发射极）
- SIP-3封装：E（发射极）, C（集电极）, B（基极）

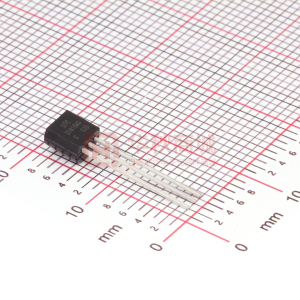

- TO-92封装：E（发射极）, C（集电极）, B（基极）
- TO-92SP封装：E（发射极）, C（集电极）, B（基极）
参数特性：
- 绝对最大额定值（Ta=25°C）：
- 集电极到基极电压：2SD1616为60V，2SD1616A为120V
- 集电极到发射极电压：2SD1616为50V，2SD1616A为60V
- 发射极到基极电压：6V
- 集电极电流：DC为1A，脉冲（Note2）为2A
- 总功率耗散：750mW
- 结温：+150°C
- 存储温度：-55~+150°C
- 电气特性（Ta=25°C，除非另有说明）：
- 集电极-发射极饱和电压：VCE(SAT)在Ic=1A, Ia=50mA时，最小值为0.15V
- 基极-发射极饱和电压：VBE(SAT)在Ic=1A, Ig=50mA时，典型值为0.9~1.2V
- 基极发射开通电压：VBE(ON)在VcE=2V, Ic=50mA时，典型值为600~700mV
- 集电极截止电流：IcBO在VcB=60V时，值为100nA
- 发射极截止电流：IEBO在VEB=6V时，值为100nA
- DC电流增益：hFE1在VcE=2V, Ic=100mA时，2SD1616的典型值为135~600，2SD1616A为135~400
- 过渡频率：fr在VcE=2V, Ic=100mA时，典型值为100~160MHz
- 输出电容：Cab在VcB=10V, f=1MHz时，值为19pF
- 其他时间参数包括：开通时间、存储时间、下降时间等
功能详解：
- 该晶体管适用于音频频率功率放大和中速开关应用。
应用信息：
- 根据其电气特性和最大额定值，适用于音频放大器和开关电路。
封装信息：
- 提供SOT-89、SIP-3、TO-92和TO-92SP等多种封装类型。
