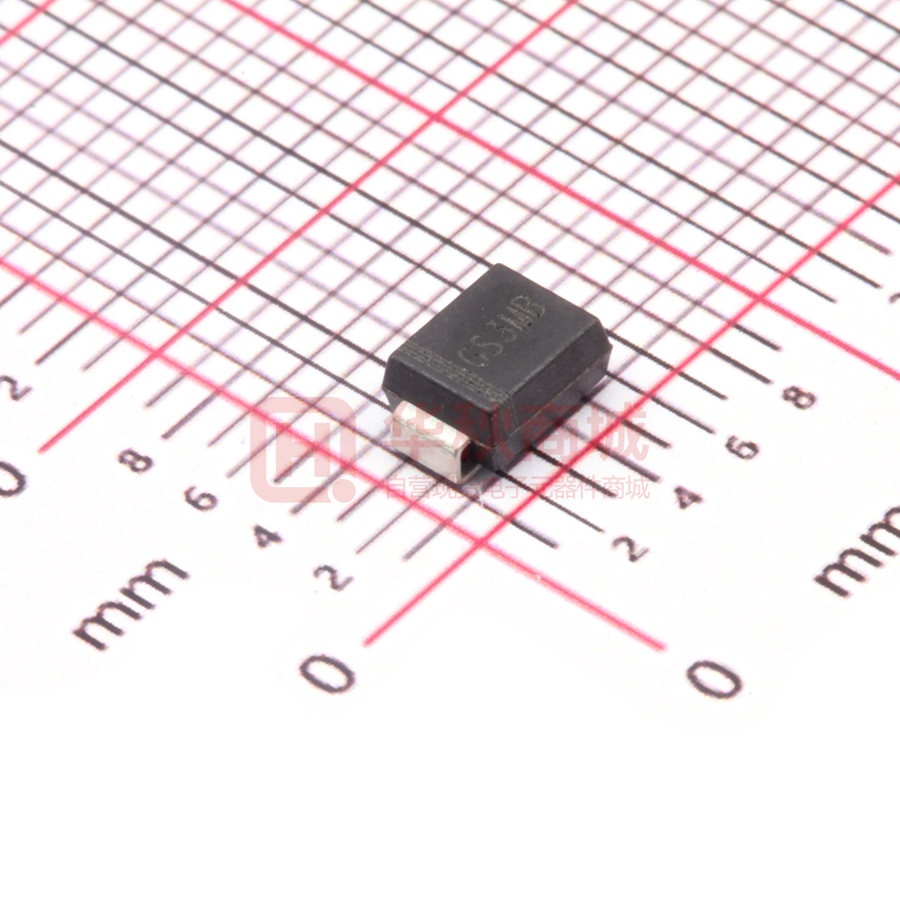

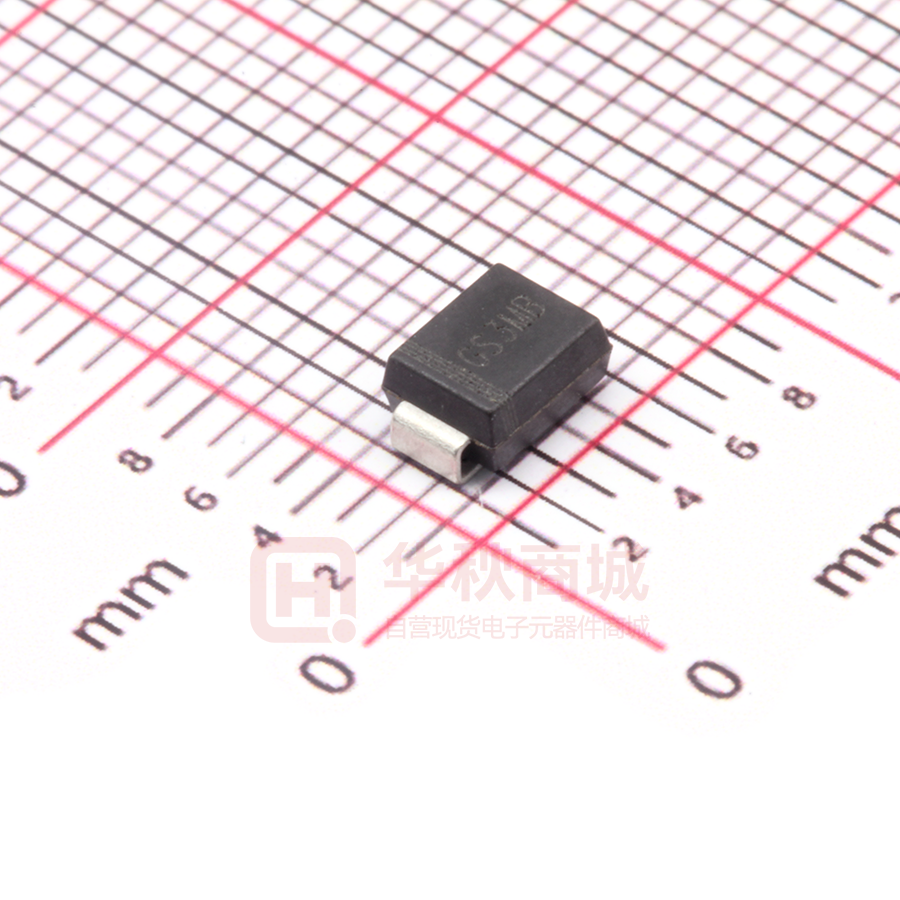

GS3MB

GS3AB THRU GS3MB 硅整流二极管 General Purpose Rectifier ■特征 Features ■外形尺寸和印记 Outline Dimensions and Mark M ounting P ad Layout 0.069 (1.76) 0.1 07 (2 .72) 0 .08 1(2 .072) .0 12(0.31) .0 06(0.15) 0 .228 (5.8 0) ● Io 3.0A ● VRRM 50V-1000V ● 耐正向浪涌电流能力高 High surge current capability ● 封装：模压塑料 Cases: Molded plastic DO-214AA(SMB) .0 85(2.15) .0 73(1.85) .1 87(4.75) .1 67(4.25) .1 03(2.61) .0 78(1.99) .056 (1.4 1) .035 (0.9 0) .0 08(0.20) .0 04(0.10) .220 (5.5 9) .205 (5.2 1) .155 (3.9 4) .130 (3.3 0) ■用途 Applications ●整流用 Rectifier D im ensions in inches and (m illim eters) ■极限值（绝对最大额定值） Limiting Values (Absolute Maximum Rating) 参数名称 Item 反向重复峰值电压 Repetitive Peak Reverse Voltage 正向平均电流 Average Forward Current 正向（不重复）浪涌电流 Surge(Non-repetitive)Forward Current 结温 Junction Temperature 储存温度 Storage Temperature 符号 Symbol VRRM IF(AV) 单位 Unit V 测试条件 Test Conditions AB 50 正 弦 半 波 60Hz ， 电 阻 负 载 ， TL=110℃ 60HZ Half-sine wave, Resistance load, TL =110℃ 正弦半波 60Hz， 一个周期， Ta=25℃ 60Hz Half-sine wave ,1 cycle , Ta =25℃ GS3 BB 100 DB 200 GB 400 JB 600 KB 800 MB 1000 A 3 IFSM TJ TSTG A ℃ ℃ 100 -55~+150 -55 ~ +150 ■电特性 （Ta=25℃ 除非另有规定） Electrical Characteristics (Ta=25℃ Unless otherwise specified） 参数名称 Item 正向峰值电压 Peak Forward Voltage 反向漏电流 Peak Reverse Current 热阻(典型) Thermal Resistance(Typical) 符号 Symbol VF IRRM1 IRRM2 RθJ-L 单位 Unit V μA 测试条件 Test Condition IF =2.5A VRM=VRRM Ta =25℃ Ta =125℃ GS3 AB BB DB GB 1.15 10 250 101) JB KB MB ℃/W 结和终端之间 Between junction and terminal 备注：Notes: 1) 热阻从结到环境及从结到引线，在电路板的0.2" x 0.2" (5.0毫米 x 5.0毫米)铜垫片区 Thermal resistance from junction to ambient and from junction to lead mounted on P.C.B. with 0.2" x 0.2" (5.0 mm x 5.0 mm) copper pad areas Document Number 0113 Rev. 1.0, 22-Sep-11 扬州扬杰电子科技股份有限公司 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com GS3AB THRU GS3MB ■特性曲线 （典型） Characteristics(Typical) 图1：正向电流降额曲线 FIG.1: FORWARD CURRENT DERATING CURVE IO(A) 图2：最大正向浪涌冲击耐受力 FIG.2: MAXIMUM NON-REPETITIVE FORWARD URGE CURRENT IFSM(A) 1000 3.5 3.0 2.5 TL=75℃ 8.3毫秒正弦半波 8.3ms Single Half Sine Wave 2.0 1.5 100 1.0 Resistive or Inductive Load P.C.B. Mounted on 0.2"×0.2" (5.0mm×5.0mm)Copper Pad Areas 50 70 90 110 130 150 TL(℃) 0.5 0 10 1 10 周波数 100 Number of Cycles IR(uA) 图3: 典型正向特性曲线 FIG.3: TYPICAL FORWARD CHARACTERISTICS IF(A) 100 TJ=25℃ Pulse width=300us 1% Duty Cycle 10 图4：典型反向特性曲线 FIG.4：TYPICAL REVERSE CHARACTERISTICS 100 10 Tj=125℃ 1.0 1.0 0.1 Tj=25℃ 0.01 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 VF(V) 0.1 0 20 40 60 80 100 Voltage(%) Document Number 0113 Rev. 1.0, 22-Sep-11 扬州扬杰电子科技股份有限公司 Yangzhou Yangjie Electronic Technology Co., Ltd. www.21yangjie.com
