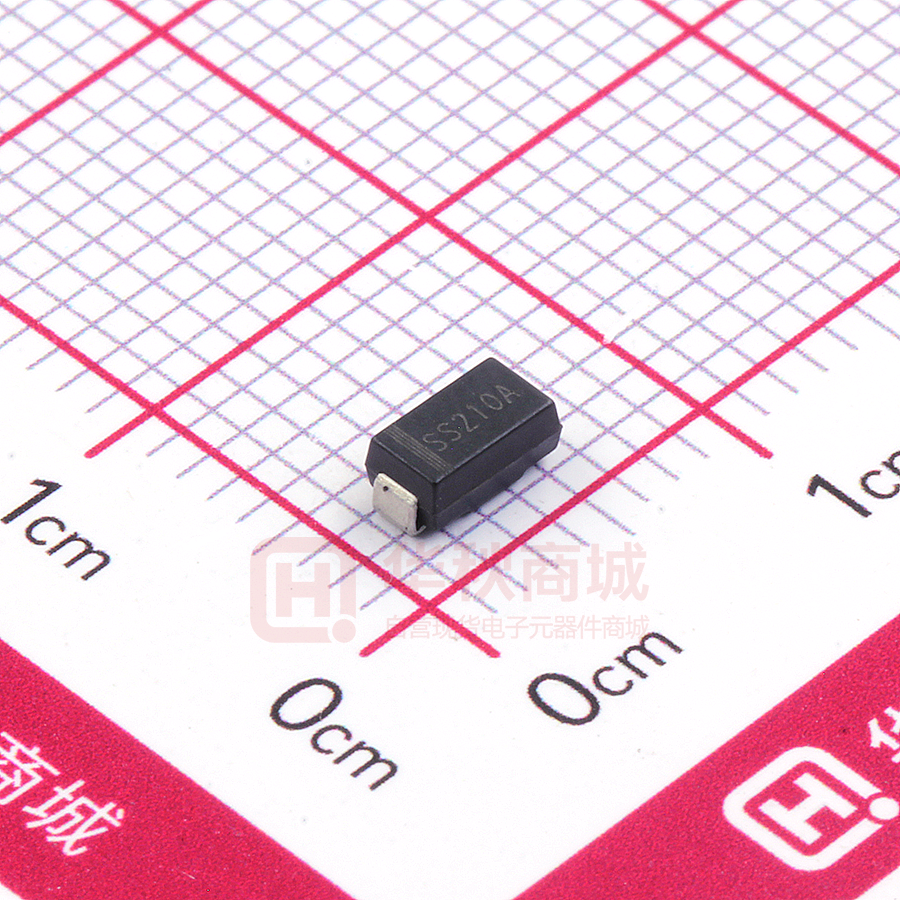

SS22A THRU SS210A 肖特基二极管 Schottky Rectifier
■特征 Features ■外形尺寸和印记 Outline Dimensions and Mark
DO-214AC(SMA)
.062(1.58) .049(1.25) .187(4.75) .167(4.25) .091(2.30) .075(1.90) .056(1.41) .030(0.76) .111(2.83) .094(2.40)
● Io 2.0A ● VRRM 20V-100V ● 耐正向浪涌电流能力高 High surge current capability ● 封装:模压塑料 Cases: Molded plastic
Mounting Pad Layout
0.065 (1.66) 0.080 (2.04) 0.077(1.96)
■用途
Applications
●整流用 Rectifier
0.220 .012(0.31) (5.58) .006(0.15) .008(0.20) .003(0.08) .208(5.28) .194(4.93) D imensions in inches and (millimeters)
■极限值(绝对最大额定值) Limiting Values (Absolute Maximum Rating)
参数名称 Item
反向重复峰值电压 Repetitive Peak Reverse Voltage 正向平均电流 Average Forward Current 正向(不重复)浪涌电流 Surge(Non-repetitive)Forward Current 结温 Junction Temperature 储存温度 Storage Temperature
符号 Symbol
VRRM IF(AV) IFSM TJ TSTG
单位 Unit
V A
测试条件 Test Conditions
正弦半波 60Hz, 电阻负载, TL(Fig.1) 60HZ Half-sine wave, Resistance load, TL(Fig.1) 正弦半波 60Hz, 一个周期, Ta=25℃ 60Hz Half-sine wave ,1 cycle , Ta =25℃ -55~+125
SS2 2A
20
3A
30
4A
40
5A
50 2.0
6A
60
9A
90
10A
100
A ℃ ℃
50 -55~+150 -55 ~ +150
■电特性 (Ta=25℃ 除非另有规定) Electrical Characteristics (Ta=25℃ Unless otherwise specified)
参数名称 Item
正向峰值电压 Peak Forward Voltage 反向漏电流 Peak Reverse Current 热阻(典型) Thermal Resistance(Typical)
符号 Symbol
VF IRRM1 IRRM2 RθJ-A
单位 Unit
V mA
测试条件 Test Condition
IF =2.0A VRM=VRRM Ta =25℃ Ta =100℃
SS2 2A 3A
0.50 0.5 10 75
1)
4A
5A
6A
9A
10A
0.85 0.1
0.70
5.0
℃/W RθJ-L
结和环境之间 Between junction and ambient 结和终端之间 Between junction and terminal
171)
备注:Notes:
1)
热阻从结到环境及从结到引线,在电路板的0.2" x 0.2" (5.0毫米 x 5.0毫米)铜垫片区 Thermal resistance from junction to ambient and from junction to lead mounted on P.C.B. with 0.2" x 0.2" (5.0 mm x 5.0 mm) copper pad areas
Document Number 0228 Rev. 1.0, 22-Sep-11
扬州扬杰电子科技股份有限公司 Yangzhou Yangjie Electronic Technology Co., Ltd.
www.21yangjie.com
SS22A THRU SS210A
■特性曲线 (典型) Characteristics(Typical)
图1:正向电流降额曲线 FIG.1: FORWARD CURRENT DERATING CURVE
IO(A) 2.5 SS22-SS24 SS25-SS210 2.0
图2:最大正向浪涌冲击耐受力 FIG.2: MAXIMUM NON-REPETITIVE FORWARD URGE CURRENT
IFSM(A) 50
40
8.3毫秒正弦半波 8.3ms Single Half Sine Wave JEDEC Method
1.5
30
1.0
20
0.5
Resistive or Inductive Load P.C.B. Mounted on 0.2"×0.2" (5.0mm×5.0mm)Copper Pad Areas 0 25 50 75 100 125 150 TL(℃)
10
0
0
1
2
10
20
周波数 100 Number of Cycles
图3: 典型正向特性曲线 FIG.3: TYPICAL FORWARD CHARACTERISTICS
IF(A)
IR(mA)
100 TJ=25℃ Pulse width=300us 1% Duty Cycle 10
图4:典型反向特性曲线 FIG.4 :TYPICAL REVERSE CHARACTERISTICS
100 SS22-SS24 SS25-SS210 10
1.0
Tj=125 ℃
1.0
Tj=75 ℃
0.1
SS22A-SS24A SS25A-SS26A SS29A-SS210A
0.1
0.01 Tj=25 ℃
0.01 0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 VF(V)
0.001 0 20 40 60 80 100 Voltage(%)
Document Number 0228 Rev. 1.0, 22-Sep-11
扬州扬杰电子科技股份有限公司 Yangzhou Yangjie Electronic Technology Co., Ltd.
www.21yangjie.com
