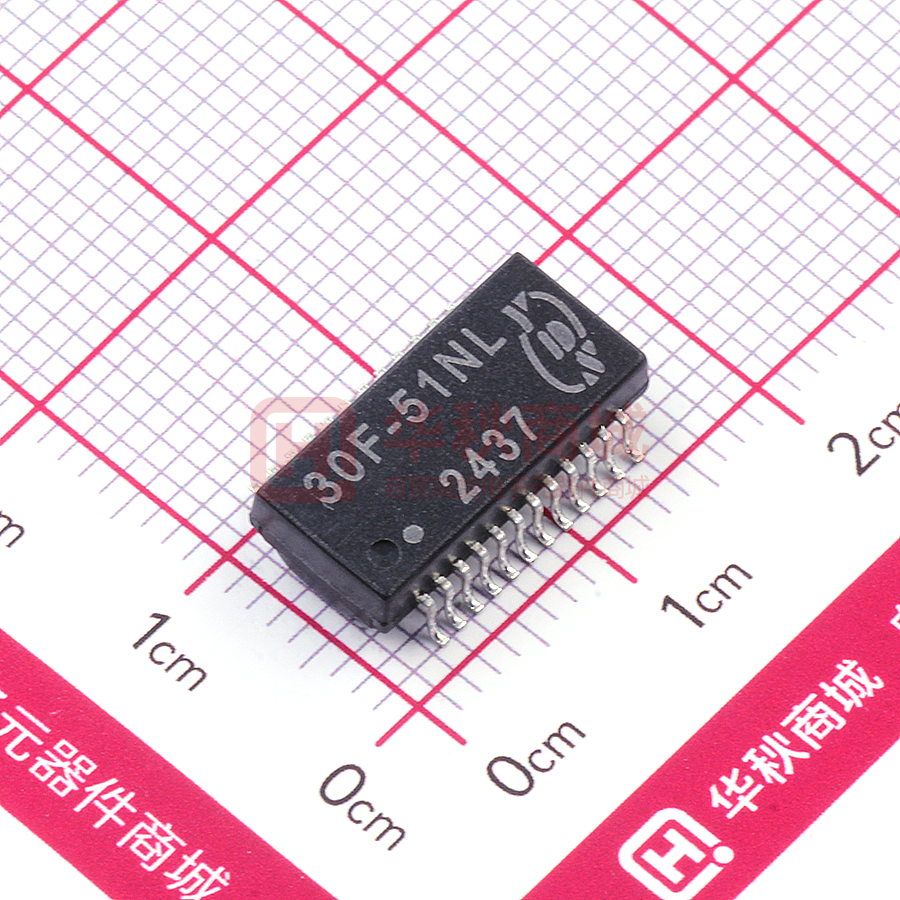

30F-51NL

REV. 一、外观尺寸图 DATE DWN AP’PD 10.89 15.1 三、电气特性@25℃: 10.89 13 7.40 XXXX 1 1. 圈比(±5%): 1CT:1CT 0.99 30F-51NL 11.40 24 DESCRIPTION 0.78 2. 电感(100KHz/0.1V@8mA):350uH MIN 3. 插入损耗(dB MAX):-1.0dB(1-100MHz) 12 0.99±0.10 SUGGESTED PAD LAYOUT 4. 反馈损耗(dB MIN):-18dB(1-30MHz),-14.4dB(40MHz), -13.1dB(50MHz), -12dB(60-80MHz),-10dB(100MHz) 7.10 5. 差-共模抑制(dB MIN): -43dB(30MHz),-37dB(60MHz),-33dB(100MHz) 4.00 6. 串音干扰(dB MIN): -45dB(30MHz),-40dB(60MHz),-35dB(100MHz) 10.00 0.38±0.05 7. 耐 0.25±0.13 UNIT：mm Unless otherwise specified, all tolerances are ±0.25 TD1+ 2 1 TD1- 3 TD2+ 5 CT PRI 4 TD2- 6 TD3+ 8 CT 7 TD3- 9 TD4+ 11 CT 8. 操作作温: 0℃ TO +70℃ 9. 符合 RoHS 标准 二、线路图 CT 压: 1500Vrms/0.5mA/2Sec 10 TD4- 12 23 MX1+ 24 CT 22 MX120 MX2+ 元冊科技股份有限公司 21 CT 19 MX217 MX3+ YUAN DEAN SCIENTIFIC CO., LTD. SEC TITLE 1000BASE-T FILTER 18 CT 16 MX314 MX4+ 15 CT 13 MX4- P/N 30F-51NL REV. 0 PAGE NO 1-3 DATE 2011-1-5 AP’PD Liu QingHong DWN Ye HaiLi REV. DESCRIPTION DATE DWN AP’PD 四、我们的 RoHS 部分可以承受的回流焊炉峰值温度: 245±5℃ 如下简介: 特性 无铅组件 平均升温速度 (Ts max to Tp) 0 3 C /秒 最大. 预热 -最低温度 (Ts min) -最高温度 (Ts max) -时间 (ts min to ts 0 150 C 0 200 C 60-180 秒 ) max 时间保持范围: -温度 (TL) -时间 (tL) 217 C 60-150 秒 峰值/类别 温度 (Tp) 245±5 C 0 0 0 在 5 C 时的实际峰值 温度 (tp) 20-40 秒 降温速度 6 C/秒 最大 0 0 峰值温度在 25 C 的时间 6 分钟 最大. 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TITLE 1000BASE-T FILTER P/N 30F-51NL REV. 0 PAGE NO 2-3 DATE 2011-1-5 AP’PD Liu QingHong DWN Ye HaiLi REV. DESCRIPTION DATE DWN AP’PD 五、包装信息: 单重--------------0.89克/个 卷带------- 800个 外箱单位： 8000个卷/箱 总重：13.3千克/箱 4.0 15.4 12 24.0 1 24 13 1 24 11.5 1. 2. 3. 4. 13 12 Mechanicals 10.3 16.0 4.3 Tape & Reel 元冊科技股份有限公司 YUAN DEAN SCIENTIFIC CO., LTD. TITLE 1000BASE-T FILTER P/N 30F-51NL REV. 0 PAGE NO 3-3 DATE 2011-1-5 AP’PD Liu QingHong DWN Ye HaiLi
