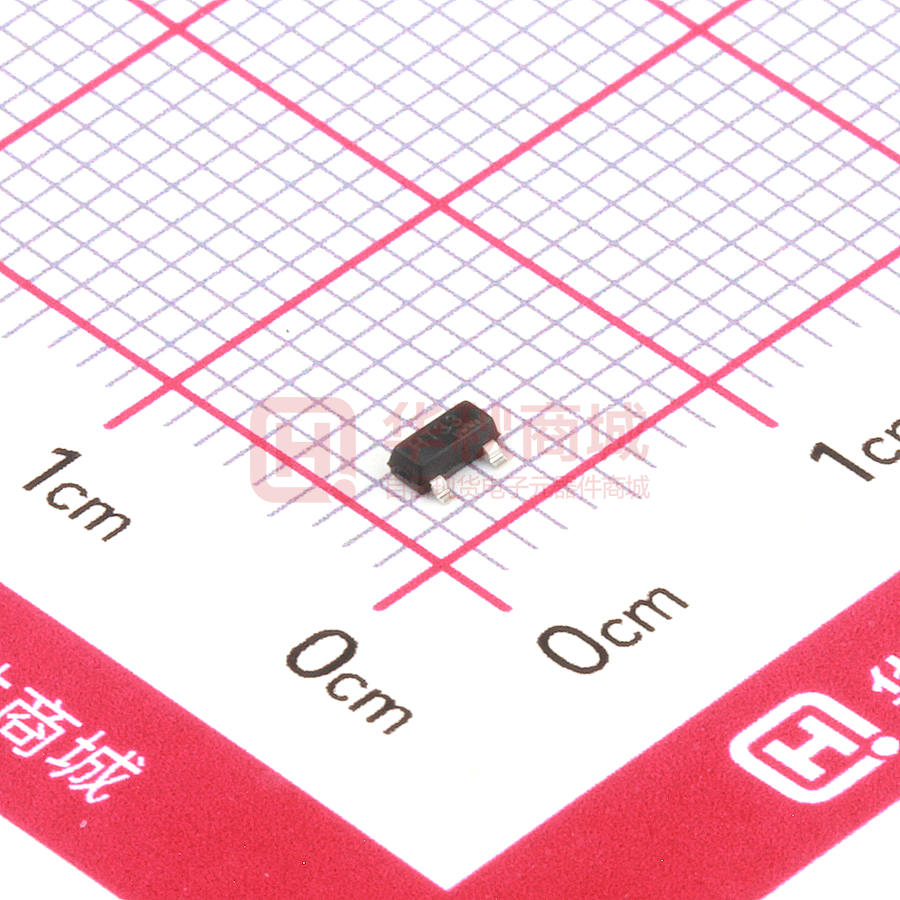

HT7533S

UMW R UMW HT75XX LDO 75XX系列是采用 CMOS 工艺制造，低功耗的高压稳压器， 最高输入电压可达 30V，输出电压范围 为 1.5V~12.0V。它具有高精度的输出电压、极低的供电电流、极低的跌落电压等特点。 ● 低功耗： ≤3μA ● ● 低跌落电压：典型值 0.1V 低温漂：典型值 50 ppm/℃ ● ● ● 高的输入电压：最高可达 30V 高精度的输出电压：容差为+3% 封装形式：TO-92、SOT89-3、SOT-23-3 、SOT23-5 ● ● 电池等电源的供电设备 音频/视频设备 ■ ● 各种通信设备 ● 安防监控设备 SOT-23-3 VIN GND 名称 75XX www.umw-ic.com VOUT 最高输入电压(V) 输出电压(V) 7530 30 3.0 7533 30 3.3 7536 30 3.6 7544 30 4.4 7550 30 5.0 型号 1 容差 + 3% 封装形式 + 3% TO92 SOT89 -3 + 3% + 3% + 3% SOT-23-3 SOT-23-5 友台半导体有限公司 UMW R UMW HT75XX LDO Vin Vout Vref GND 项目 符号 参数 极限值 单位 电压 VIN 最大输入电压 30 V PD 功耗 温度 功耗 TO-92 700 SOT-23 300 SOT-89 400 SOT-23-5 300 mW Tw 工作温度 -25~70 ℃ Tc 存储温度 -50~125 ℃ Th 焊接温度 ℃,10s 260 ( TOPT=25℃) 7530 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN＝5V，IOUT＝10mA 2.91 3 3.09 V IOUT 输出电流 VIN＝5V 60 100 △VOUT 负载调节 VIN＝5V，1mA≤IOUT ≤20mA － 100 150 mV VDIF 跌落电压 IOUT＝1mA － 100 － mV ISS 静态电流 VIN＝5V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 4V≤VIN ≤30V，IOUT＝1mA － 0.2 － ％/V VIN 输入电压 － － 30 V ΔVOUT /ΔTa 温度系数 － mV/℃ www. umw- ic. com VIN＝5V，IOUT＝10mA 0℃≤Ta≤70℃ 2 － － +0.45 mA 友台半导体有限公司 UMW R UMW HT75XX LDO 7533 (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN＝5.5V，IOUT＝10mA 3.201 3.3 3.399 V IOUT 输出电流 VIN＝5.5V 60 100 mA △VOUT 负载调节 VIN＝5.5V，1mA≤IOUT ≤30mA － 100 － 150 VDIF 跌落电压 IOUT＝1mA － 100 － mV mV ISS 静态电流 VIN＝5.5V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 4.5V≤VIN ≤30V，IOUT＝1mA － 0.2 － ％/V VIN 输入电压 － － 30 V 温度系数 ΔVOUT /ΔTa 7536 VIN＝5.5V，IOUT＝10mA， － 0℃≤Ta≤70℃ － +0.5 － mV/℃ (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN＝5.6V，IOUT＝10mA 3.492 3.6 3.708 V IOUT 输出电流 VIN＝5.6V 60 100 mA △VOUT VDIF 负载调节 VIN＝5.6V，1mA≤IOUT ≤30mA － 100 － 150 跌落电压 IOUT＝1mA － 100 － mV ISS 静态电流 VIN＝5.6V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 4.6V≤VIN ≤30V，IOUT＝1mA － 0.2 － ％/V VIN 输入电压 － － － 30 V 0℃≤Ta≤70℃ － +0.6 － mV/℃ 温度系数 ΔVOUT /ΔTa 7544 VIN＝5.6V，IOUT＝10mA， mV (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN＝6.4V，IOUT＝10mA 4.268 4.4 4.532 V IOUT 输出电流 VIN＝6.4V 60 100 mA △VOUT 负载调节 VIN＝6.4V，1mA≤IOUT ≤30mA － 100 － 150 VDIF 跌落电压 IOUT＝1mA － 100 － mV ISS 静态电流 VIN＝6.4V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 5.4V≤VIN ≤30V，IOUT＝1mA － 0.2 － ％/V VIN 输入电压 － － － 30 V ΔVOUT /ΔTa 温度系数 － +0.7 － mV/℃ www.umw-ic.com VIN＝6.4V,IOUT＝10mA, 0℃≤Ta≤70℃ 3 mV 友台半导体有限公司 UMW R UMW HT75XX LDO 7550 (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN＝7V，IOUT＝10mA 4.85 5 5.15 V IOUT 输出电流 VIN＝7V 60 100 － mA △VOUT 负载调节 VIN＝7V，1mA≤IOUT ≤30mA － 100 VDIF 跌落电压 IOUT＝1mA － 100 － mV ISS 静态电流 VIN＝7V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 6V≤VIN ≤30V，IOUT＝1mA － 0.2 － ％/V VIN 输入电压 － － 30 V － mV/℃ ΔVOUT /ΔTa 温度系数 VIN＝7V，IOUT＝10mA， － 0℃≤Ta≤70℃ － +0.75 mV 1 、基本电路 75XX GND VIN Vout 1 2 3 Vout Vin C1 10uF C2 10uF 2 、高输出电流稳压电路 75XX www.umw-ic.com 4 友台半导体有限公司 UMW R UMW HT75XX LDO 3、 短路保护电路 75XX 4、 提高输出电压电路(1) 75XX VOUT＝Vxx (1＋R2/R1)＋Iss*R2 5、 提高输出电压电路(2) 75XX VOUT＝Vxx＋VD1 www. umw- ic. com 5 友台半导体有限公司 UMW R UMW HT75XX LDO 6、 电流调节电路 75XX IOUT = VXX/RX + ISS 7、 双端输出电路 75XX 75XX 注示：“××”代表输出电压 www.umw-ic.com 6 友台半导体有限公司 UMW R UMW HT75XX LDO www.umw-ic.com 7 友台半导体有限公司 UMW R UMW HT75XX LDO www.umw-ic.com 8 友台半导体有限公司 UMW R UMW HT75XX LDO SOT-23-3 www.umw-ic.com 9 友台半导体有限公司 UMW R UMW HT75XX LDO Ordering information Order code Package Baseqty Deliverymode UMW HT75xx-1 SOT-89 1000 Tape and reel UMW HT75xxS SOT-23 3000 Tape and reel UMW HT75xxA-1 TO-92 1000 Tape and reel UMW HT75xxS-2 SOT23-5 3000 Tape and reel www.umw-ic.com 10 友台半导体有限公司
