ELECTRONIC GIANT
EG1192L 芯片数据手册
零功耗使能降压 DCDC 电源芯片
2021 ©屹晶微电子有限公司 版权所有
REV 1.0
屹晶微电子有限公司
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
版本变更记录
版本号
日期
描述
V1.0
2021 年 05 月 06 日
EG1192L 数据手册初稿
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
1/1
EG1192L 芯片数据手册 V1.0
屹晶微电子有限公司
零功耗使能降压 DCDC 电源芯片
目
1.
2.
3.
4.
5.
6.
7.
8.
9.
录
特性 ..................................................................................................................................................................... 1
描述 ..................................................................................................................................................................... 1
应用领域 ............................................................................................................................................................. 1
引脚 ..................................................................................................................................................................... 2
4.1 引脚定义 ................................................................................................................................................... 2
4.2 引脚描述 ................................................................................................................................................... 2
内部电路图 ......................................................................................................................................................... 3
典型应用电路 ..................................................................................................................................................... 4
电气特性 ............................................................................................................................................................. 6
7.1 最大额定值 ............................................................................................................................................... 6
7.2 典型参数 ................................................................................................................................................... 6
应用设计 ............................................................................................................................................................. 7
8.1 PCB 板布局 ................................................................................................................................................ 7
8.2 输出电感 ................................................................................................................................................... 7
8.3 续流二极管 ............................................................................................................................................... 7
8.4 输出电容 ................................................................................................................................................... 7
8.5 输出电压设置 ........................................................................................................................................... 7
封装尺寸 ............................................................................................................................................................. 8
9.1 ESOP8 封装尺寸 ........................................................................................................................................ 8
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
1/1
屹晶微电子有限公司
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
EG1192L 芯片数据手册 V1.0
1. 特性
通过使能脚关断实现零功耗
宽电压输入范围 10V 至 100V
最大输出电流 3A
集成功率 MOS 管
外围器件少
输出短路保护
温度保护
逐周期限流
输出电压灵活可靠

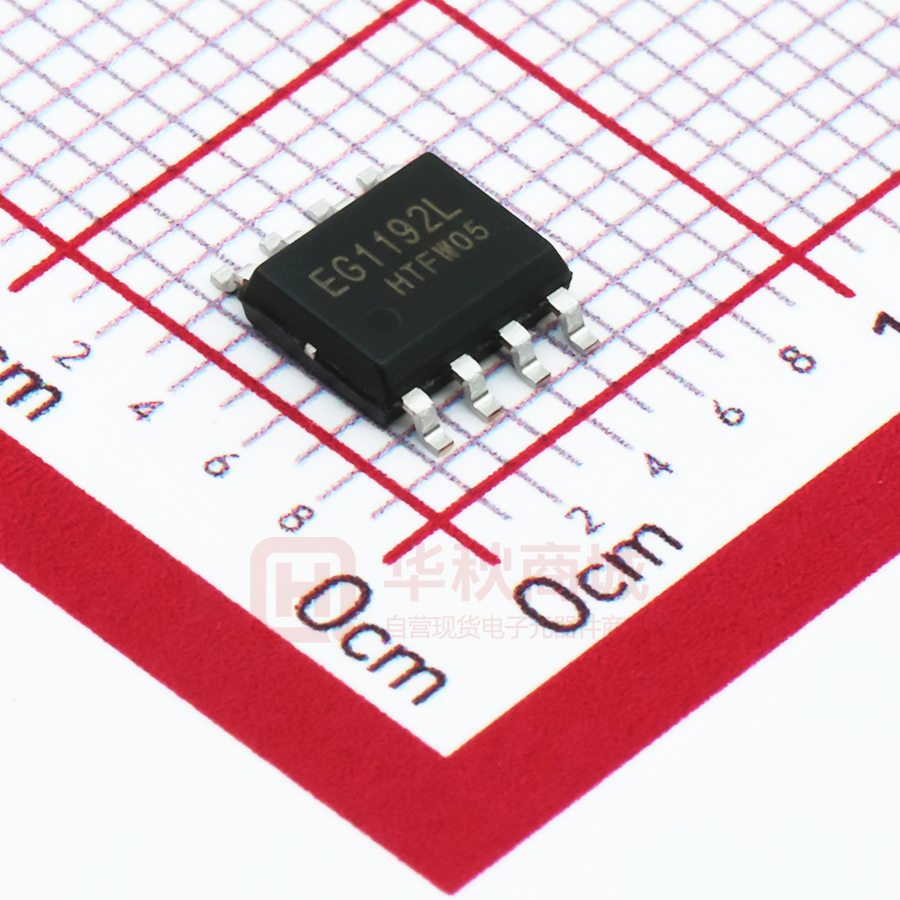

ESOP8
2. 描述
EG1192L 一款宽电压范围降压型 DC-DC 电源管理芯片,内部集成使能开关控制、基准电源、误差放大器、
过热保护、限流保护、短路保护等功能,非常适合宽电压输入降压使用。
EG1192L 零功耗使能控制,可以大大节省外围器件,更加适合电池场合使用,具有很高的方案性价比。
3. 应用领域
扭扭车控制器
快充电源
电动车控制器
逆变器系统
工业控制系统
平衡车控制器
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
1/8
EG1192L 芯片数据手册 V1.0
屹晶微电子有限公司
零功耗使能降压 DCDC 电源芯片
4. 引脚
4.1 引脚定义
U1
VIN
IS
GND
VS
VIN
VB
EN
VIA
EG1192L
FB
图 4-1. EG1192L 管脚定义
4.2 引脚描述
引脚序号
引脚名称
I/O
0
VIN
Power
芯片电源输入端(芯片背面)
。
1
VIN
Power
芯片电源输入端。
2
GND
Gnd
地
3
EN
I
使能脚,高电平有效,开关电源工作
4
VIA
O
输入电源电阻比例分压后输出
5
FB
I
输出电压反馈输入
6
VB
-
悬浮电源
7
VS
-
悬浮地。
8
IS
I
MOS 峰值电流保护输入端口
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
描述
2/8
EG1192L 芯片数据手册 V1.0
屹晶微电子有限公司
零功耗使能降压 DCDC 电源芯片
5. 内部电路图
EN 3
电源管理
450K
VIA 4
6 VB
15K
OSC振荡器
GND 2
1 VIN
VREF=1.25V
逻辑控制
悬浮
驱动
比较器
FB 5
7 VS
误差放大器
VREF=0.18V
8 IS
比较器
图 5-1. EG1192L 内部电路图
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
3/8
屹晶微电子有限公司
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
6. 典型应用电路
图 6-1. EG1192L 按键使能零功耗控制典型应用图
图 6-2. EG1192L 12V 输出典型应用图
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
4/8
屹晶微电子有限公司
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
图 6-3. EG1192L 5V 输出典型应用图
图 6-4. EG1192L 快充方案典型应用图
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
5/8
EG1192L 芯片数据手册 V1.0
屹晶微电子有限公司
零功耗使能降压 DCDC 电源芯片
7. 电气特性
7.1 最大额定值
无另外说明,在 TA=25℃条件下
符号
参数名称
测试条件
最小
最大
单位
VIN
电源输入端
-
-0.3
100
V
EN
使能脚
-
-0.3
7
V
VIA
输入电源电阻比例分
压后输出
-
-0.3
7
V
FB
电压反馈输入
-
-0.3
7
V
VB
悬浮电源
-
VS-0.3
VS+7V
V
VS
悬浮地
-
-0.3
100
V
IS
MOS 峰值电流保护输
入端口
-
VS-0.3
VS+6V
V
TA
环境温度
-
-45
125
℃
Tstr
储存温度
-
-55
150
℃
TL
焊接温度
T=10S
-
300
℃
ESD(HBM)
静电防护
-
2
KV
注:超出所列的极限参数可能导致芯片内部永久性损坏,在极限的条件长时间运行会影响芯片的可靠性。
7.2 典型参数
无另外说明:VIN=48V;TA=25℃;
参数名称
符号
测试条件
最小
典型
最大
单位
输入电源
VIN
-
10
-
100
V
静态电流
ICC
EN>2.8V
-
2
5
mA
待机电流
Isd
EN2.8V
-
110
-
KHZ
使能脚高电平
EN_on
-
2.8
-
7
V
使能脚低电平
EN_off
-
0
-
1
V
电压反馈输入
FB
EN>2.8V
1.21
1.25
1.29
V
电压反馈输入电流
Ifb
EN>2.8V
-
-
1
uA
限流电压
IS
EN>2.8V
-
0.18
-
V
温度保护
Top
EN>2.8V
-
155
-
℃
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
6/8
屹晶微电子有限公司
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
8. 应用设计
8.1 PCB 板布局
输入电容 VIN、VB 跟 VS 之间自举电容尽量靠近芯片管脚;芯片背面尽量大面积铺铜,良好的散热,可
以实现更大的电流输出,大电流路径(GND、VIN、VS、IS)走线尽量宽、短连接。
8.2 输出电感
EG1192L 有两种工作模式分连续工作模式和不连续工作模式,电感的取值将影响降压器的工作模式,在
轻载时 EG1192L 工作在不连续工作模式,同时电感值会影响到电感电流的纹波,电感的选取可根据下式公
Vout (Vin −Vout )
式: L= Vin . Fs . Iripple
式中 Vin 是输入电压,Vout 是输出电压,Fs 是 PWM 工作频率,Iripple 是电感中电
流纹波的峰峰值,通常选择 Iripple 不超过最大输出电流的 30%。
8.3 续流二极管
续流二极管主要用于开关管关断时为电感电流提供一个回路,这个二极管的开关速度和正向压降直接
影响 DC-DC 的效率,采用肖特基二极管具有快速的开关速度和低的正向导通压降,能给 EG1192L 降压器提
供高效率性能。
8.4 输出电容
输出电容 Co 用来对输出电压进行滤波,使 DC-DC 降压器输出比较平稳的直流电提供给负载,选取该
电容时尽可能选取低 ESR 的电容,选取电容值的大小主要由输出电压的纹波要求决定,可由下式公式确定:
1
ΔVo=ΔIL(ESR+ 8. Fs.Co )式中ΔVo 是输出电压纹波,ΔIL 是电感电流纹波,Fs 是 PWM 工作频率,ESR 是
输出电容等效串联电阻。
8.5 输出电压设置
EG1192L 的输出电压由 FB 引脚上的两个分压电阻进行设定,内部误差放大器基准电压为 1.25V,如图
8.5 所示,输出电压 Vout=(1+R1/R2)*1.25V,如需设置输出电压到 13.75V,可设定 R1 为 10K,R2 为 1K,
输出电压 Vout=(1+10/1)*1.25V=13.75V。
OSC
VO+
VREF=1.25V
R1
5
R2
FB
比较器
误差放大器
图 8.5 EG1192L 输出电压调整电路
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
7/8
屹晶微电子有限公司
EG1192L 芯片数据手册 V1.0
零功耗使能降压 DCDC 电源芯片
9. 封装尺寸
9.1 ESOP8 封装尺寸
2021 ©屹晶微电子有限公司 版权所有
www.egmicro.com
8/8
