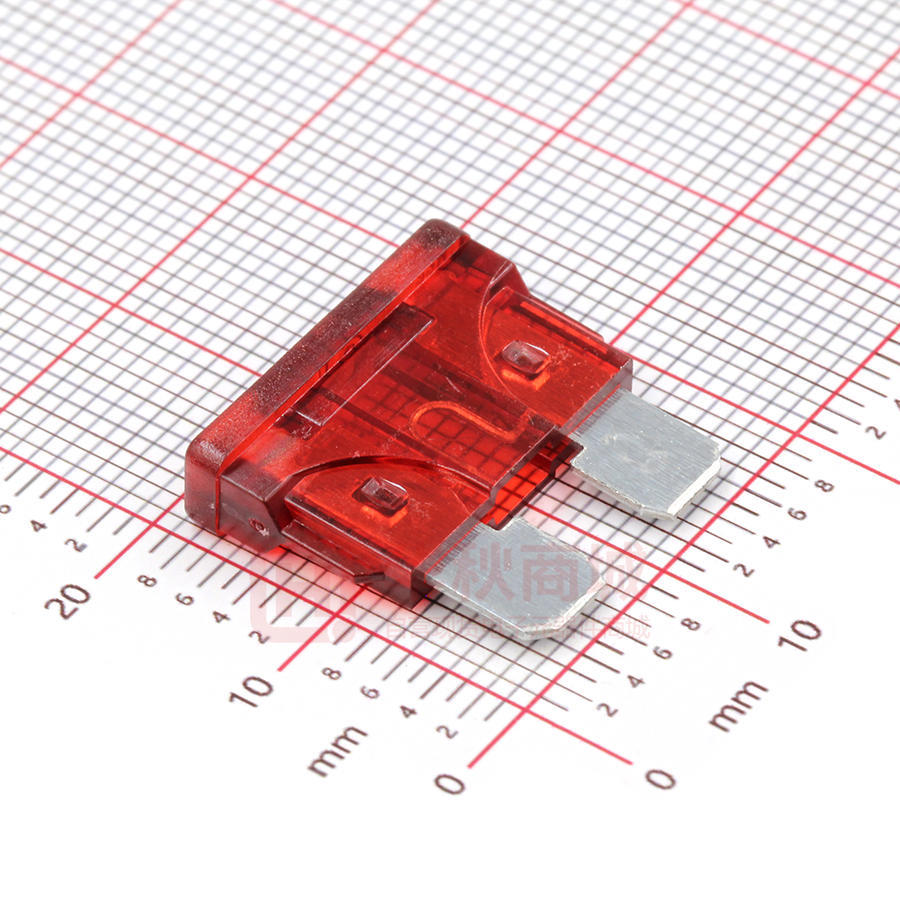

9C.0010302ZKG(中型)

旭程电子（深圳）有限公司 XC Electronics（ShenZhen）Corp.,Ltd. 产品规格书 1．适用范围 本插片熔断器适用汽车电器、电子设备的短路或过载保护等。 2．相关标准 本产品适用的相关标准是：QC/T420-2004 3．原材料 部 件 绝缘体 熔断体 材 料 耐高温塑料 锌合金 4．尺寸与结构 4.1 尺寸见附图纸 4.2 绝缘体 绝缘体本体无杂色、破裂、缺损等现象，半透明可辨其内部的熔断体。并 且与熔断体结合牢固可靠，保证在产品未被损坏时，任一部件不能被卸脱。 5．电气特性 5.1 测试条件 全部的测试都应在 23±5℃环境温度下进行。 5.2 时间/电流特性 额定电流 （A） 工作电压 （V） 所有 32V 改定日期：09.8.14(3) 1.1In 熔断特性（熔断时间） 1.35In 2In 4h 0.75S～1800S 0.15S～5S 制定日期：05.7.12 页次：Page 1 of 2 旭程电子（深圳）有限公司 XC Electronics（ShenZhen）Corp.,Ltd. 5.3 断流熔量 在施加 DC32V 1000A±5%的试验电流（不受影响的短路电流）后，熔断器应 能正常断开。 熔断器不能出现下列现象： 1）持续电弧； 2）由电弧引起的损害，以及从绝缘体中漏出来的残余保险丝所导致的 伤害； 3）标志的字迹模糊； 4）标志色无法识别。 熔断器熔断后，最大泄露电流为 0.3mA. 6. 温度测试 熔断器通以 100%倍额定电流的条件下进行温度测试，通电 15 分钟后，测量 输入输出端子最高温度须符合下表要求。 额定电流（A） 1 2 3 4 5 7.5 10 15 20 25 30 35 40 45 温度 TN，℃ (Max) 60 60 60 60 60 70 75 100 125 150 170 170 190 190 经过测试后的熔断体，不得出现下列情况： 1）绝缘体熔化或燃烧； 2）保险丝和绝缘体融合在一起； 3）输入输出端子和绝缘体之间的结合松动或失效。 7．产品标志 7.1 保险丝上的标志应包含额定电流且易于看清。 7.2 每个保险丝标记应包含下列内容： 1）额定电流； 2）额定电压； 3）厂标： 8．客户特别要求。 9．包装(500PCS/包、1000PCS/盒、10000PCS/箱)仅供参考,以实际数量为准. 改定日期：09.8.14(3) 制定日期：05.7.12 页次：Page 2 of 2
