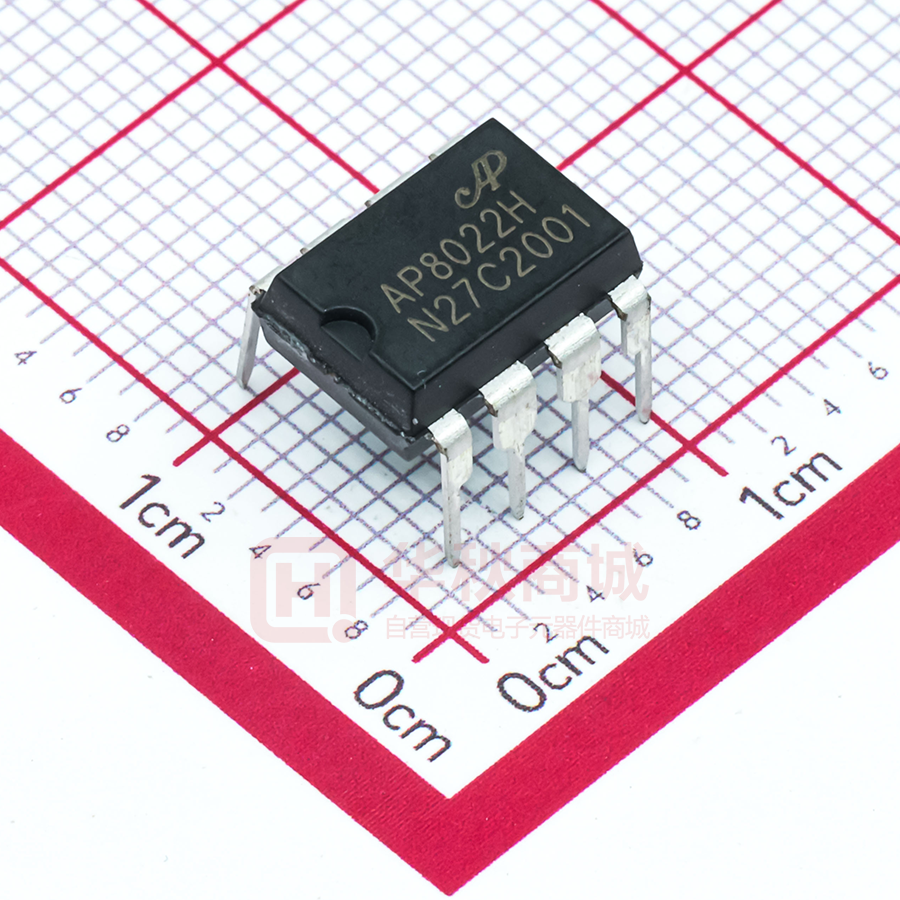

AP8022HNEC-T1C

Chipown AP8022H 低待机功耗离线式开关电源IC 概述 AP8022H芯片内部集成了脉宽调制控制器和800V高雪崩能力智能功率MOSFET，适用于小功率离线式开关电源。该芯 片提供了完整的智能化保护功能，包括过流保护，欠压保护，过温保护和软启动功能。间歇工作模式能够降低系统处于待机 模式时的功耗；抖频技术有助于改善EMI特性。该芯片还内置高压启动模块，保证系统能迅速启动。 特征 应用领域 ■ 内置800V高雪崩能力智能功率MOSFET ■ 电磁炉电源 ■ 满足85~265V宽AC输入工作电压 ■ 小家电辅助电源 ■ 全电压半封闭式稳态输出功率10W ■ 机顶盒电源 ■ 抖频技术改善EMI特性 封装/订购信息 ■ 间歇工作模式 ■ 软启动 ■ 内置高压启动电路 ■ 保护功能 — 过流保护（OCP） — 过温保护（OTP） — VDD过压保护 订购代码 封装 AP8022HNEC-T1C DIP-8 S nubber DC O utput 典型应用 AC 85~ 265 V VDD OTP B lock C ontrol B lock COMP SW S U P P LY & U V LO H V S tart B lock P W M S w itch & G ate D river FB B lock A P 8022 H GND 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com RevA.1702 1/9 AP8022H 管脚定义 表 1. 管脚定义 管脚标号 管脚名 管脚功能描述 1,2 GND 3 COMP 4 VDD 5 NC 空脚(可接SW) 6,7,8 SW 功率MOS的漏极 功率MOS以及控制电路的参考地 反馈输入脚，用以确定功率MOS的峰值电流 控制电路的供电电源，启动时由高压启动管对VDD电容 进行充电，当达到UVLO启动电压时，启动过程结束 典型功率 表 2. 典型功率 封装 输入电压 稳态功率(1) 峰值功率(2) DIP-8 85-265 VAC 10W(12V800mA) 12W(12V1A) 备注： 1. 稳态功率在半封闭式 75°C 环境下测试，持续时间大于 2 小时。 2. 峰值功率在半封闭式 75°C 环境下测试，持续时间大于 1min。 极限工作范围 VDD 脚耐压……………………………………………………...…………….…………………….……………. -0.3~45V SW 脚耐压……………………………………………………..………………..……………………….….……. -0.3~750V COMP 脚耐压…………………………….………………….…………………………………………….....………-0.3~7V 结工作温度范围……………………………………………………………………..……….…..….…..…..….….-40~150℃ 存储温度范围……………………………………………………………………………………….…..….…. ….-55~150℃ 管脚焊接温度 （10秒）……………………………………………….….………………………...……….………...260℃ 封装热阻 （DIP-8）……………………………………………...............….……………….……………..……….40℃/W 人体模式 ESD 能力(1)（HBM, ESDA/JEDEC JDS-001-2014）…………………………………..…..…..………... ±4kV 空气模式ESD 能力(2)（静电测试仪对芯片引脚直接放电）……………………………………....…..……………...8kV 漏极脉冲电流（Tpulse=100us）……………..…………………………………………………….….....…..……...…..…3A 备注：1. 产品委托第三方严格按照芯片级ESD标准(ESDA/JEDEC JDS-001-2014)中的测试方式和流程进行测试。 2. 此项测试为企业内部标准，结果仅供参考。 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 2/9 AP8022H 电气特性 (TJ =25°C, VDD= 15 V；特殊情况另行说明) 表 3. 功率部分 符号 参数 测试条件 BVDSS 功率管耐压 ISW =250uA IOFF 关态漏电流 VSW =550V 功率管导通电阻 ISW = 400mA, TJ =25°C RDSON 最小 典型 750 800 最大 单位 V 100 10 uA Ω 表 4. 控制部分 符号 参数 测试条件 最小 典型 最大 单位 欠压保护部分 VSTART 欠压保护启动电压 VCOMP=0V 13 14.5 16 V VSTOP 欠压保护关断电压 VCOMP=0V 7 8 9 V VHYS 欠压保护回差 VRST VDD 重新启动电压 6.5 V 5.5 6 6.5 V 54 60 66 kHz 振荡器部分 FOSC 开关频率 FD 抖频范围 ±6 kHz FM 调制频率 250 Hz DMAX TA = 25°C 65 最大占空比 80 90 % 反馈部分 ICOMP COMP关断电流 1.2 mA RCOMP COMP脚输入阻抗 1.15 kΩ 限流部分 ILIM 峰值电流 TA = 25°C TLEB 最小导通时间 LEB time tSS ID_BM 0.6 0.75 0.9 A 650 ns 软启动时间 7.5 ms 间歇工作模式工作电流 150 mA 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 3/9 AP8022H 过温保护部分 TSD 过温保护温度 THYST 过温保护回差 140 170 - °C 30 °C -1.25 mA 4 mA 工作电流部分 VDRAIN = 105 V, ICH 启动管充电电流（SW 脚） VCOMP = GND, VDD = 12 V VDD = 16 V, IDD 工作电流 VCOMP= 0 V VDD 工作电压范围 VOVP VDD过压保护 IDD_OFF After turn-on 10 37 VDD = 6 V 100 40 35 V 43 V 400 uA 典型应用 图 1. 应用典型线路 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 4/9 AP8022H 典型参数曲线 950 24 BVDSS (V) R DS( on ) (Ω) 30 18 12 900 850 800 6 0 -50 -25 0 25 50 75 100 125 150 750 -50 -25 0 25 50 75 100 Junction Temperture(℃ ) Junction Temperture(℃ ) (a) RDS(on) vs Tj (b) BVDSS vs Tj 16.0 125 150 125 150 125 150 9.0 15.5 VSTOP (V) VSTART (V) 8.5 15.0 14.5 8.0 14.0 7.5 13.5 13.0 -50 -25 0 25 50 75 100 125 150 7.0 -50 -25 Junction Temperture(℃ ) 0 25 50 75 100 Junction Temperture(℃ ) (c) VSTART vs Tj (d) VSTOP vs Tj 43 75 42 70 VOVP (V) FOSC (kHz) 41 40 65 39 60 38 37 -50 -25 0 25 50 75 100 125 150 Junction Temperture(℃ ) -50 -25 0 25 50 75 100 Junction Temperture(℃ ) (e) VOVP vs Tj 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 55 (f) FOSC vs Tj 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 5/9 AP8022H 功能描述 1. 启动 AP8022H 内部集成高压启动电路，启动时 SW 脚对 VDD 电源提供充电电流。当 VDD 电压达到 VSTART 电压 时，内部高压启动电路关闭，VDD 电容的能量由变换器提供；当 VDD 电压低于 VSTOP ，芯片并不会马上重新 启动，只有当 VDD 电压低到 VRST 时，高压启动管开启并为 VDD 电容充电，直至 VDD 电压达到 VSTART。 图 2. 启动电路 2. 软启动 启动阶段，漏极的最大峰值电流限制逐步的提高；可以大大减小器件的应力，防止变压器饱和。软启动时 间典型值为7.5ms。 3. 输出驱动 AP8022H采用优化的图腾柱结构，通过合理的输出驱动能力以及死区时间，得到较好的EMI特性和较低的 损耗。 4. 振荡器 AP8022H的振荡频率固定在60kHz，无需外围电路进行设置。它含有特有的频率抖动技术，可以改善EMI 特性。 5. 反馈回路 反馈脚通过控制 MOSFET 的开通和关断实现输出的稳定。不同于传统的电压模式 PWM 控制电路， AP8022H 采用电流控制方式（如图 3 所示），通过内部采样管得到流过功率 MOS 的电流。从 COMP 脚流入的电流通过 R2 进行采样，采样电压（VR2）跟内部基准 VR1 比较；当 VR2 的电压超过内部基准电压时，则关断 MOSFET 实现环路的控制。 图 3. 反馈电路 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 6/9 AP8022H 6. 前沿消隐 由于SW脚的寄生电容，当MOS开通瞬间存在较大的峰值电流，如果采样MOSFET采样到该信号，芯片会过 入过流保护状态。为了防止MOS开通瞬间引起电路误触发，过流保护电路在功率管开通一段时间（典型值650ns） 后才开始工作。 7. 欠压锁定 由于异常情况导致功率管被关闭后，VDD 脚电压由于没有提供能量将会一直下降，当 VDD 电压下降到 VDD 重新启动电压（VRST，典型值 6V）时，欠压锁定电路被复位，内部高压电流源重新开始给 VDD 提供能量。 直至 VDD 电压上升到欠压锁定解除点（典型值 14.5V）时，芯片开始正常工作，功率管正常开启和关闭。通过 这种控制方法，芯片在异常情况消除后能自动重启动。 8. 过温保护 功率MOSFET和控制芯片集成在一起，能保证温度采样电路更准确的采样功率管的温度信号，从而更及时 地对功率管进行保护。当芯片结温超过170℃时（典型值） ，芯片进入过温保护状态；直至结温回到140℃（典型 值）时，芯片重新开始工作。温度保护存在滞回，保证芯片不会出现热振荡现象。 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 7/9 AP8022H 封装尺寸（DIP-8） 表 5. DIP-8 封装尺寸 尺寸 最小值(mm) 最大值(mm) A 3.60 4.00 A1 0.51 A2 最小值(mm) 最大值(mm) c1 0.23 0.27 —— D 9.05 9.45 3.00 3.40 E1 6.15 6.55 A3 1.55 1.65 e 2.54BSC b 0.44 0.53 eA 7.62BSC b1 0.43 0.48 eB 7.62 9.30 eC 0.00 0.84 L 3.00 —— 符号 B1 1.52BSC c 图 4. 尺寸 0.24 0.32 符号 外形示意图 表层丝印 封装 AP8022H DIP-8 YWWXXXXX 备注：Y：年份代码； WW：周代码； XXXXX：内部代码 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 8/9 AP8022H 重要声明 无锡芯朋微电子股份有限公司保留更改规格的权利，恕不另行通知。无锡芯朋微电子股份有限公司对任何 将其产品用于特殊目的的行为不承担任何责任，无锡芯朋微电子股份有限公司没有为用于特定目的产品提 供使用和应用支持的义务。无锡芯朋微电子股份有限公司不会转让其专利许可以及任何其他的相关许可权 利。 无锡新区 龙山路 旺庄科技创业中心 C 幢 13 层 电话：+86(510)85217718 网址：http://www.chipown.com Rev.A.1702 9/9
