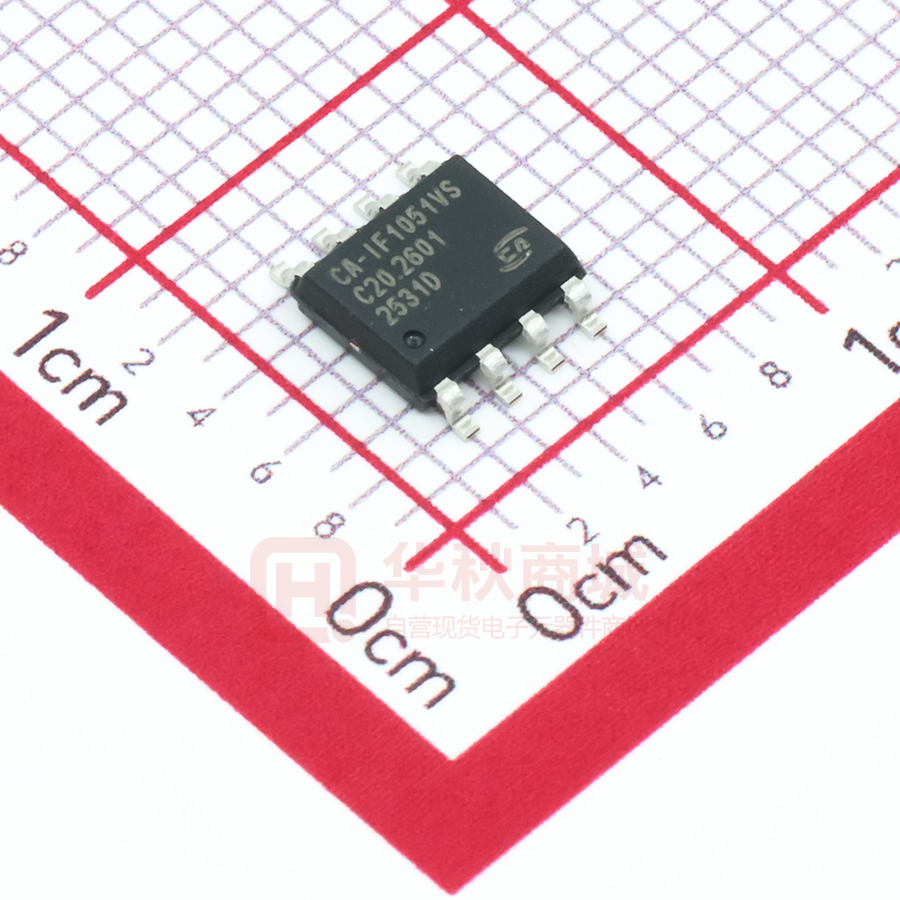

CA-IF1051VS

CA-IF1051S,CA-IF1051VS Version 1.00,2021/11/03 上海川土微电子有限公司 CA-IF1051 具有 CAN FD 和故障保护功能的 CAN 收发器 1. 产品特性 3. • 该 CAN 收发器系列符合 ISO1189-2 (2016) 高速 CAN（控 制器局域网络）物理层标准。所有器件均设计用于数据 速率高达 5Mbps（兆位每秒）的 CAN FD 网络。该器件 支持总线故障保护电压±58 V，具有静音模式，通常也 称作仅侦听模式。CA-IF1051VS 包含 VIO 电源的电平逻 辑转换，允许将收发器 IO 直接连接到 2.5V、3.3V 或 5V 逻辑 IO。此外，器件包含许多保护功能，以提高器件 和 CAN 的稳定性。 • • • • • 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层 标准 “Turbo”CAN： - 所有器件均支持经典 CAN 和 5Mbps CAN FD （灵活数据速率） - 短暂且对称的传播延迟时间以及针对增强型时 序裕量的快速循环时间 - 在有负载 CAN 网络中实现更快的数据速率 未上电时的理想无源特性 - 总线和逻辑引脚处于高阻态（无负载） - 上电和掉电时总线和 RXD 输出上无毛刺脉冲 保护 特性 - 总线故障保护：±58 V - VCC 电源引脚上具有欠压保护 - 驱动器显性超时 (TXD DTO) - 数据速率低至 4kbps - 热关断保护 (TSD) CA-IF1051VS 支持 2.5V 到 5.5V 逻辑电平转换 接收器共模输入电压：±30 V 典型循环延迟：130ns 结温范围：-55°C 至 150°C 可提供 SOIC8 封装 2. 应用 • • • • 工业控制 建筑自动化 供热通风及空调系统（HVAC） 开关柜 • • • 概述 表 3-1 器件信息 零件号 封装 封装尺寸(标称值) CA-IF1051S SOIC8(S) 4.9mm x 3.9mm CA-IF1051VS SOIC8(S) 4.9mm x 3.9mm NC or VIO VCC 5 3 TSD VCC or VIO TXD TXD-Dominant Timeout 1 Drv UVLO S 8 Mode Select VCC or VIO RXD 4 Logic output 2 GND 图 3-1 简化信息结构图 Copyright © 2019, Chipanalog Incorporated 上海川土微电子有限公司 7 CANH 6 CANL CA-IF1051S ,CA-IF1051VS Version 1.00, 2021/11/03 上海川土微电子有限公司 订购指南 4. 表 4-1 有效订购零件编号 2 型号 封装 封装尺寸 CA-IF1051S SOIC8 4.9mm*3.9mm CA-IF1051VS SOIC8 4.9mm*3.9mm Copyright © 2019, Chipanalog Incorporated 上海川土微电子有限公司 CA-IF1051S,CA-IF1051VS Version 1.00, 2021/11/03 上海川土微电子有限公司 目录 1. 产品特性 ............................................................1 10.2. 欠压保护 .......................................................... 15 2. 应用 ...................................................................1 10.3. 驱动端 .............................................................. 15 3. 概述 ...................................................................1 10.4. 接收端 .............................................................. 15 4. 订购指南 ............................................................2 10.5. 过温保护 .......................................................... 16 5. 修订历史 ............................................................3 10.6. 非上电状态 ...................................................... 16 6. 引脚功能描述.....................................................4 10.7. 悬空端口状态 .................................................. 16 常规模式 .......................................................... 16 7. 产品规格 ............................................................5 10.8. 10.9. 静默模式 .......................................................... 16 7.1. 绝对最大额定值 .................................................5 7.2. ESD 额定值 .........................................................5 7.3. 建议工作条件.....................................................5 7.4. 热量信息.............................................................5 7.5. 电气特性.............................................................6 7.6. 开关特性.............................................................7 8. 参数测量信息.....................................................8 9. 典型特性 .......................................................... 12 详细说明 ................................................... 14 10. 10.1. 5. 10.10. 只有 5V VCC 器件(CA-IF1051S)...................... 16 10.11. 带有 VIO 电平转换的器件(CA-IF1051VS) ..... 16 11. 应用信息 ................................................... 17 12. 封装信息 ................................................... 18 12.1. SOIC8 的外形尺寸 ............................................ 18 13. 焊接信息 ................................................... 19 14. 编带信息 ................................................... 20 15. 重要声明 ................................................... 21 发射端显性超时功能 .......................................14 修订历史 修订版本号 Version 1.00 Copyright © 2019, Chipanalog Incorporated 上海川土微电子有限公司 修订内容 NA 页码 NA 3 CA-IF1051S ,CA-IF1051VS Version 1.00, 2021/11/03 上海川土微电子有限公司 引脚功能描述 6. TXD 1 8 S GND 2 7 CANH VCC 3 6 CANL RXD 4 5 NC / VIO 图 6- 1 CA-IF1051S /CA-IF1051VS 引脚图 表 6- 1 CA-IF1051S/CA-IF1051VS 引脚功能描述 引脚名 称 引脚编号 CA-IF1051S CA-IF1051VS 类型 TXD 1 1 输入 GND VCC 2 3 2 3 地 电源 RXD 4 4 输出 NC VIO CANL CANH S 5 5 6 7 8 NC 电源 输入/输出 输入/输出 输入 4 6 7 8 描述 传输数据输入。TXD 为高 CAN 总线输出为隐性态，TXD 为低 CAN 总线输出为显 性态。TXD 内部上拉电阻至 VCC。 参考地。 电源输入。在 VCC 和 GND 之间接入一个 0.1uF 电容尽量的靠近器件。 接收器数据输出。当 CAN 总线处于隐性态时，RXD 为高电平。当 CAN 总线处 于显性态时，RXD 为低电平。RXD 的参考电源为 VCC。 NC。 VIO 电源，用于逻辑电平转换。 低电平 CAN 总线。 高电平 CAN 总线。 静默态控制管脚。S=High，静默态，S=Low，常规模式。 Copyright © 2019, Chipanalog Incorporated 上海川土微电子有限公司 CA-IF1051S,CA-IF1051VS Version 1.00, 2021/11/03 上海川土微电子有限公司 7. 产品规格 7.1. 绝对最大额定值 表 7- 1 绝对最大额定值 VCC VIO VBUS V(DIFF) V(Logic_Input) V(Logic_Output) IO（RXD） 参数 5-V 总线电源电压 I/O 电源电压 CAN 总线 IO 电压（CANH，CANL） CANH 和 CANL 间的最大差分电压 逻辑侧端口输入电压（TXD，S） 逻辑侧端口输出电压（RXD） RXD 接收器输出电流 最小值 -0.3 -0.3 -58 -58 -0.3 -0.3 -8 最大值 7 7 58 58 +7 +7 8 单位 V V V V V V mA TJ 结温 -55 150 ℃ TSTG 存储温度 -65 150 ℃ 备注: 1. 等于或超出上述绝对最大额定值可能会导致产品永久性损坏。这只是额定最值，并不能以这些条件或者在任何其它超出本技术规 范操作章节中所示规格的条件下，推断产品能否正常工作。长期在超出最大额定值条件下工作会影响产品的可靠性。 7.2. ESD 额定值 表 7- 2 ESD 额定值 测试项目 CA-IF1051S，CA-IF1051VS HBM ESD CDM ESD System Level ESD ISO7637 transient according to GIFT-ICT CAN EMC test ISO7637-3 transient 测试条件 数值 所有管脚 CAN 总线端口（CANH，CANL）到 GND 所有管脚 CAN 总线端口 IEC 61000-4-2 : 不上电接触放电 （CANH，CANL）到 GND 脉冲 1 脉冲 2 CAN 总线端口 （CANH，CANL）到 GND 脉冲 3a 脉冲 3b CAN 总线端口 带 100nF 直接耦合电容“慢瞬态脉冲”— （CANH，CANL）到 GND 电源有电 ±4000 ±8000 ±1500 ±8000 单位 V V V -100 +75 -150 +100 V V V V ±85 V 最大值 5.5 5.5 单位 V V mA mA 备注: JEDEC 文件 JEP155 规定 500V HBM 可通过标准 ESD 控制过程实现安全制造 7.3. 建议工作条件 表 7- 3 建议工作条件 VCC VIO IOH(RXD) IOL(RXD) 7.4. 参数 5-V 总线电源电压 I/O 电平转换电源电压 RXD 端口高电平输出电流 RXD 端口低电平输出电流 最小值 4.5 2.5 -2 2 热量信息 表 7- 4 热量表 RθJA 热量表 IC 结至环境的热阻 Copyright © 2019, Chipanalog Incorporated 上海川土微电子有限公司 SOIC8 125 单位 °C/W 5 CA-IF1051S ,CA-IF1051VS Version 1.00, 2021/11/03 上海川土微电子有限公司 电气特性 7.5. 建议工作条件下，环境温度 TA=-55℃到 125℃。 表 7- 5 电气特性表 参数 测试条件 最小值 典型值 最大值 单位 70 80 180 2.5 2.5 300 4.4 4.25 mA mA mA mA mA uA V V V V mV 电源特性 Icc 5V 电源电流 Icc I/O 电源电流 Vuv_vcc VCC UVLO 电压 Vuv_vcc VCC UVLO 电压 Vuv_vcc_hys VCC UVLO 电压 VUV_VIO VIO UVLO 电压 VUV_VIO_hys VIO UVLO 电压滞回 逻辑接口(模式选择输入) VIH 输入高电平 VIL 输入低电平 输入高电平漏电流 输入低电平漏电流 未上电时漏电流 逻辑接口(TX 输入端口) IIH IIL Ilek(off) VIH 输入高电平 VIL 输入低电平 输入高电平漏电流 输入低电平漏电流 未上电时漏电流 输入电流 逻辑接口(RX 输出端口) IIH IIL Ilek(off) Ci VOH 输出高电平 VOL 输出低电平 未上电时漏电流 CAN 总线驱动 Ilek(off) VO(DOM) 单端输出电压（显性） VO(DOM) 差分输出电压（显性） VO(REC) 单端输出电压（隐性） 6 TXD=0V , RL=60 Ω（显性）, 图 8- 1 TXD=0V , RL=50 Ω（显性）, 图 8- 1 TXD=0V , CANH=-12V（显性）, 图 8- 1 TXD=VCC , RL=50 Ω（隐性）, 如图 8- 1 S=VCC（静默模式）,如图 8- 1 TXD=S=0 or 5.5V 上升 下降 滞回 CA-IF1051VS CA-IF1051VS 40 45 3.8 0.7 0.6 90 4.2 4.0 0.2 1 2.25 300 CA-IF1051VS CA-IF1051S CA-IF1051VS CA-IF1051S S=VCC or VIO=5.5V S=0V , VCC=VIO=5.5V S=5.5V, VCC=VIO=0V 0.7*VIO 2 CA-IF1051VS CA-IF1051S CA-IF1051VS CA-IF1051S TXD=VCC=VIO=5.5V TXD=0V , VCC=VIO=5.5V TXD=5.5V , VCC=VIO=0V Vin=0.4*sin(4E6*π*t)+2.5V 0.7*VIO 2 CA-IF1051VS CA-IF1051S CA-IF1051VS CA-IF1051S RXD=5.5V , VCC=VIO=0V 0.8*VIO 4 4.6 -1 0.2 0 TXD=低 , S=0V , RL=50 -65Ω , CANH 端口 , 如图 8- 1 TXD=低 , S=0V , RL=50 -65Ω , CANL 端口 , 如图 8- 1 TXD=低 , RL=60 Ω , RCM =165 Ω , -5V=
