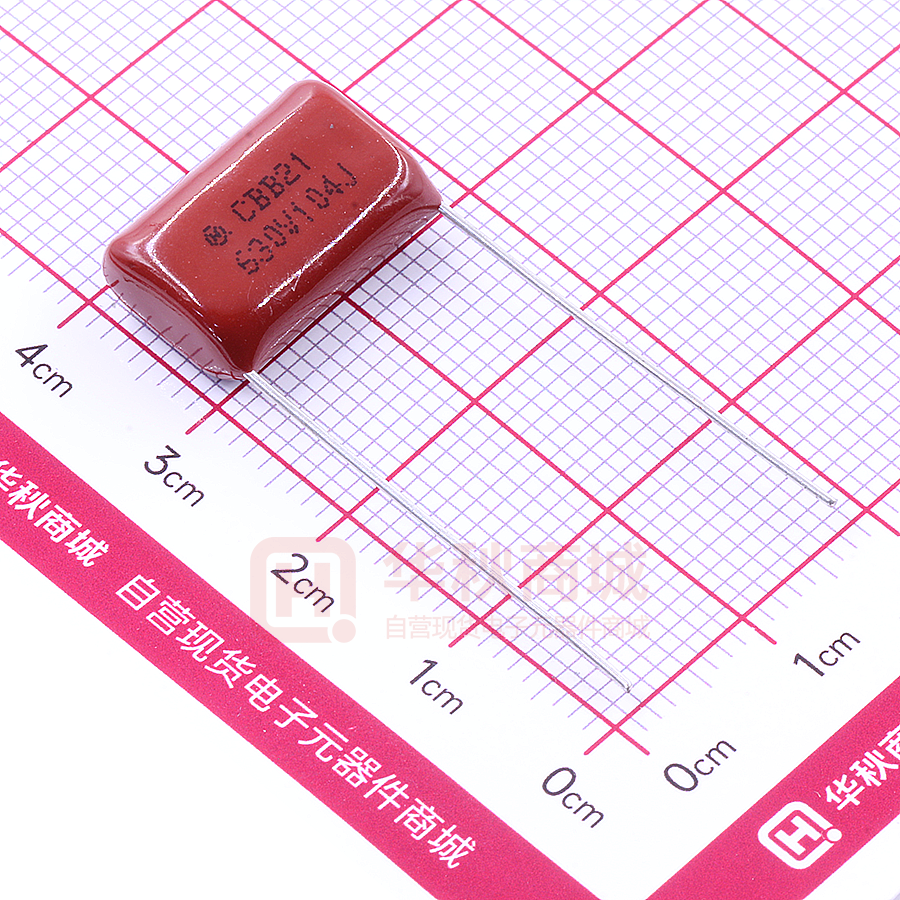

B210630V104J15BLBY

规 格 承 认 书 SPECIFICATION FOR APPROVAL 产 品 名 称: Product Name: 金属化聚丙烯薄膜介质电容器 Metallized polypropylene film dielectric capacitor 产 品 型 号: Product Type: 产 品 编 码: Product Code: 客 户 名 称: Customers Name: 客 户 编 码: Customers Code: 日 期: Issue Date: CBB21/CBB22 2022.02.20 浙江七星电子股份有限公司 Zhejiang Qixing Electronics Corp ., Ltd. 拟制 Drafted 审批 Examine and approve 邵宇星 李仲良 Yuxing Shao Zhongliang LI 承认厂商 Approved by Customer 浙江七星电子股份有限公司 Zhejiang Qixing Electronics Corp ., Ltd. 地址：中国浙江省长兴县煤山镇发展大道 50 号 No. 50, Development Avenue，Meishan Town, Changxing County, Zhejiang Province , P.R.China Tel：0572-6295698 Fax：0572-6295700 CBB21/22 CBB21/22 ■ ● ● ● CBB21/22 金属化聚丙烯薄膜介质电容器 Metallized polypropylene film dielectric capacitor 特点 金属化聚丙烯膜 高频损耗小 内部温升小 ■ ● ● ● Characteristic: Metallized polypropylene film. Low loss at high frequency. Internal temperature rise ■Main purpose ● Widely used in high frequency, dc, ac and pulse current. ■主要用途 ● 广泛用于高频、直流、交流和脉冲电流中 ● 适用于大屏幕显示器的 S 校正电路 ●适用于各种高频、大电流场合 ●S correction circuit for large screen display. ● Suitable for high frequency and large currentmotor suppression interference ■ 技术要求 Technical requirements 引用标准 Reference criteria GB/T 10190〔IEC 60384-16〕 气候类别 Climate category 40/105/21 额定温度 Rated temperature 85℃ 工作温度 Operating temperature -40℃~105℃ 〔+85℃to+105℃：decreasing factor 1.25% per℃ for Ur(dc) 〕 额定电压 Rated voltage 100V；250v；400v；630v；1000V；1250V 电容量范围 Electricity capacity range 0.001μF~3.3μF 电容量偏差 Capacitance deviation ±5%〔J〕,±10%〔K〕,±20%〔M〕 耐电压 Voltage resistance 1.4 Ur 〔5s〕 损耗角正切值 Loss angle tangent ≤15×10-4 （+20℃±5℃,1kHz） 绝缘电阻 Insulation resistance 最大脉冲爬升： Maximum Pulse Climbing Rate： 若实际工作电压 U 比额定电压 Ur 低，电容器可工 作在更高的 dv/dt 场合，这样 dv/dt 允许值应为右表 值 乘 以 Ur/U If the actual working voltage U is lower than the rated voltage Or, the capacitor can work in a higher dv/dt case so that the dv/dt allowed value should be multiplied by the right table value Ur/U R≥30000MΩ，CN≤0.33μF （20℃，100V,1min） RCN≥5000S，CN＞0.33μF Pattern II Ur〔V〕 dV/dt〔V/μs〕 P=7.5 P=10 P=15 P=22.5 100V/250V 660 560 310 130 400V 900 780 600 300 630V 1500 1200 900 400 1000V/1250V 2500 2200 - - 1 CBB21/22 ■电容器外形尺寸 Capacitor dimensions 100VDC〔63VAC〕/ 250VDC〔160VAC〕 电容量 CAP 电容器外形尺寸 Capacitor dimensions 电容器代码 Part number T H W P Φd 0.010 4.0 7.7 9.8 7.5 0.6 B210***V103*** 0.015 4.2 7.8 9.8 7.5 0.6 0.022 4.8 8.4 9.8 7.5 0.033 4.2 7.9 9.8 0.047 4.8 8.5 0.068 4.8 0.10 400VDC〔200VAC〕 电容量 CAP 电容器外形尺寸 Capacitor dimensions 电容器代码 Part number T H W P Φd 0.010 4.1 7.8 9.8 7.5 0.6 B210400V103*** B210***V153*** 0.015 4.7 8.4 9.8 7.5 0.6 B210400V153*** 0.6 B210***V223*** 0.022 5.5 9.1 9.8 7.5 0.6 B210400V223*** 7.5 0.6 B210***V333*** 0.033 4.8 8.5 12.3 10 0.6 B210400V333*** 9.8 7.5 0.6 B210***V473*** 0.047 5.4 9.0 12.5 10 0.6 B210400V473*** 8.5 12.5 10 0.6 B210***V683*** 0.068 5.4 9.1 12.5 10 0.6 B210400V683*** 4.7 8.3 12.5 10 0.6 B210***V104*** 0.10 6.4 10 12.5 10 0.6 B210400V104*** 0.15 5.2 8.9 12.5 10 0.6 B210***V154*** 0.15 6.0 11.2 17.5 15 0.6 B210400V154*** 0.22 6.1 9.8 12.5 10 0.6 B210***V224*** 0.22 7.0 12.2 17.5 15 0.6 B210400V224*** 0.33 5.8 11 17.5 15 0.6 B210***V334*** 0.33 8.4 14.1 17.5 15 0.8 B210400V334*** 0.47 6.6 12 17.5 15 0.6 B210***V474*** 0.47 9.8 15.5 17.5 15 0.8 B210400V474*** 0.56 7.2 12.4 17.5 15 0.6 B210***V564*** 0.56 7.9 15.2 25.2 22.5 0.8 B210400V564*** 0.68 7.8 13.5 17.5 15 0.8 B210***V684*** 0.68 9.1 15.9 25.2 22.5 0.8 B210400V684*** 0.82 8.5 14.2 17.5 15 0.8 B210***V824*** 0.82 10 16.7 25.2 22.5 0.8 B210400V824*** 1.0 9.3 15.0 17.5 15 0.8 B210***V105*** 1.0 10.9 17.7 25.2 22.5 0.8 B210400V105*** 1.2 7.5 14.8 25.2 22.5 0.8 B210***V125*** 1.5 8.3 15.6 25.2 22.5 0.8 B210***V155*** 2.2 9.9 18.3 25.2 22.5 0.8 B210***V225*** 3.3 12.1 20.5 25.2 22.5 0.8 B210***V335*** 1000VDC/ 1250VDC〔400VAC〕 630VDC〔220VAC〕 电容器外形尺寸 Capacitor dimensions 电容量 CAP 电容器代码 Part number T H W P Φd 0.001 4.3 7.9 10 7.5 0.6 B210630V102*** 0.01 4.1 7.8 12.5 10 0.6 0.015 4.7 8.3 12.5 10 0.022 5.3 8.9 12.5 0.033 6.2 9.9 0.047 5.6 0.068 电容器外形尺寸 Capacitor dimensions 电容量 CAP 电容器代码 Part number T H W P Φd 0.0010 4.3 7.9 10 7.5 0.6 B21****V102*** B210630V103*** 0.0015 4.4 8.1 10 7.5 0.6 B21****V152*** 0.6 B210630V153*** 0.0022 4.5 8.1 10 7.5 0.6 B21****V222*** 10 0.6 B210630V223*** 0.0033 4.5 8.2 10 7.5 0.6 B21****V332*** 12.5 10 0.6 B210630V333*** 0.0047 4.7 8.3 10 7.5 0.6 B21****V472*** 10.8 17.5 15 0.6 B210630V473*** 0.0056 5.0 8.7 10 7.5 0.6 B21****V562*** 6.5 11.7 17.5 15 0.6 B210630V683*** 0.0068 5.2 8.9 12.5 10 0.6 B21****V682*** 0.10 7.6 12.8 17.5 15 0.8 B210630V104*** 0.01 6.3 9.9 12.5 10 0.6 B21****V103*** 0.15 9.0 14.7 17.5 15 0.8 B210630V154*** 0.22 7.9 15.2 25.2 22.5 0.8 B210630V224*** 0.33 10 16.8 25.2 22.5 0.8 B210630V334*** 0.47 11.8 18.6 25.2 22.5 0.8 B210630V474*** 0.56 12.8 19.6 25.2 22.5 0.8 B210630V564*** 2 CBB21/22 ■承认规格登记表 Size and specification ●尺寸（mm）（T*H*W） Wmax---最大宽度 Hmax---最大高度 Tmax---最大厚度 P-----脚距±0.5 L-----脚长±0.5 ●.规格 Specification: 序号 NO 客户料号 七星料号 规格型号 尺寸 Size 线径 脚长 备注 Customer NO Spec NO Specification T*H*W*P Line Length Note 1 -- B210630V104 J15BLBY** CBB21-630V104J 7.2*12.2*17.5*15.0 0.6 ≥20 -- 3 CBB21/22 ■电容器编码说明 Capacitor coding specification ● 20 位电容器代码如下：The code of the 20-bit capacitor at the center is as follows: 额定工作电压 Vol tage 0050 50V 标称电容量 Multiplier 0063 63V 102=0.001μF 0100 100V 103= 0.01μF 引线间距 S=短脚 0250 250V 104= 0.1μF Pitch K=成型 0400 400V 105= 1.0μF 05=5.0mm H=直编 Y=24 0630 630V 106 = 10μF 7A=7.5mm Q=成型编带 A,B,C B21 1 2 0630 3 电容器系列代码 Capacitor series cod B21 =CBB21 4 5 6 V 7 8 273 9 10 额度频率 Line frequency B B 2 普通 ordinary 1 径向引线 Radial lead 12 13 14 引线长 Lead long C=3.5 B Q B 15 16 17 电容量允许偏差 Tolerance 粉包颜色 Powder color 18 引线直径 Wire diameter V F=±1% B=红色 A=0.5mm 交流 A C 50/60 Hz A G=±2% M=蓝色 B=0.6mm H=±3% N=绿色 T=CU 电容器 Caoacit 聚丙膜介质 Poling media 11 10 L=长脚 直流 D C 电容器型号 TYPE C K 引线形状 J=±5% K=±10% M=±20% 粉末包封 Powder coating 4 19 20 内部 特征 代码 CBB21/22 ■特性曲线图 Characteristic curve 电容量随温度变化的曲线(1KHz) 电容量随频率变化的曲线 电容量随温度变化的曲线﹝1KHz﹞ Is the temperature curve of the capacitance 电容量随频率变化的曲线 Capacitance may vary in frequency 损耗角正切值随温度变化的曲线(1KHz) 损耗角正切值随频率变化的曲线 损耗角正切值随温度变化的曲线﹝1KHz﹞ 损耗角正切值随频率变化的曲线 The curve of the tangent of loss Angle with temperature The curve of the tangent of loss Angle with temperaturetemperature 绝缘电阻随温度变化的曲线(1KHz) 绝缘电阻随温度变化的曲线﹝1KHz﹞ The curve of insulation resistance to temperature 5 CBB21/22 ■性能及测试方法 Performance and test methods No 项目 Item 性能与判据 Performance and criteria 1 电容量允许偏差 Capacitance tolerance ±5%〔J〕,±10%〔K〕,±20%〔M〕 2 损耗角的正切 Tangent of the loss angle tgδ≤0.0015〔1KHz〕 3 耐电压 Dielectric strength 无飞弧或击穿 There shall be no breakdown or flashover 测试方法 Test method (IEC60384-16) 典型测量频率：1KHz Typical measuring frequency: 1KHz 1.4Ur 2sec 充电电压 Ur＜500V Charging voltage 100v 4 绝缘电阻 Insulation resistance R≥30000MΩ,Cn≤0.33μF IR≥5000S Cn＞0.33μF 环境温度 20℃，测量时间 60S 充电电压 Ur＞500V Charging voltage 500v 环境温度 20℃，测量时间 60S 锡炉温度 Soldre temperature 5 可焊性 Solder ability Good quality of tinning 镀锡良好 245℃±5℃ 浸渍时间 Immersion time 2.S±0.5S 初始测量 Initial measurement 引线抗拉强度强度 Terminal strength 电容量与损耗 Capacitance & tgδ〔1KHz〕 外观无可见损伤 There shall be no visible damage 6 拉力试验 Tension Ual: 拉力 Pull： φd=0.5mm 5N φd=0.6mm 10N 弯曲试验 bend Ub: 弯力 The qull of bend φd=0.5mm 2.5N φd=0.6mm 5N 端子应向每个方向弯曲 2 次 The terminals shall be bent 2times in each direction 锡炉温度 Soldre temperature 耐焊接热 Resistance to solder heat 无可见损伤 There shall be no visible damage 260℃±5℃ 浸渍时间 Immersion time 10.S±1S 初始测量 Initial measurement ΔC/C≤±2% 相对于初始值 Relative to the initial value. tgδ≤0.0015〔1KHz〕 电容量与损耗 Capacitance & tgδ〔1KHz〕 温度快速变化 Rapid change of temperature 外观无可见损伤 There shall be no visible damage 最后的测量 Final measurement 7 6 Θa= -40℃ Θb= +105℃ 持续的时间= 30 分钟 5 个周期, CBB21/22 5cycles, Duration:=30min 振动 Vibration 外观无可见损伤 There shall be no visible damage 碰撞 Bump 外观无可见损伤 There shall be no visible damage 最后的测量 Final measurement ΔC/C≤±5% 相对于初始值 Relative to the initial value. tgδ≤0.0015〔1KHz〕 IR≥50% 规定值 of the rated value 初始测量 Initial measurement 持续 16 小时 +1050 C +1050 C lasts for 16 hours Dry heat 试验 Db, 严酷度 b,第一次循环 Test Db,Severity:b,the first cycle 0 -40 C 持续 2h -400C lasts for 2 hours 循环湿热 Damp heat ,Cyclic 寒冷 Cold 气候顺序 Climate sequenc e 低气压 Low air pressure 在试验最后 1 分钟施加 Ur 时，不得有永 久性击穿或飞弧及外壳有害变形 There shall be no permanent down ,flashover or other harmful deformation when applying Ur at the last 1minute 循环湿热 9 稳态湿热 Damp heat steady state 150 C~350 C 大气压 8.5kpa 持续 1 小时 The pressure of 150 C~350 C air is 8.5kpa for 1 hour 试验 Db，严酷度:b，其余循环 试验结束后，施加 Ur 1 分钟 Test Db,Severity:b,the other cycles, Applying Ur for 1minute after the test finished Damp heat ,Cyclic 最后的测量 Final measurement Bump times: 4000 Acceleration: 390m/S2 Duration of pulse: 6ms 电容量与损耗 Capacitance & tgδ〔1KHz〕 干热 8 频率:10 ~ 500HZ 振 幅 0.75mm 或 加速 度 98m/S2 三个方向每个方向各 2h 共 6h Ferequance10~500HZ Amplitude0.75m;Acceleration98m/ S2 Amplitude 3 direction 2h per direction Duration 6h 碰撞次数: 4000 次 加速度: 390m/S2 脉冲持持续时间 : 6ms 外观无可见损伤 There shall be no evidence of deformation ΔC/C≤±5% 相对于初始值 Relative to the initial value. tgδ≤0.0015〔1KHz〕 IR≥50% 规定值 of the rated value 外观无可见损伤，标志清晰 There shall be no evidence of deformation And the marking shall be legible ΔC/C≤±5% 相对于初始值 Relative to the initial value. tgδ≤0.0015〔1KHz〕 7 试验温度: 40 ± 2℃ 相对湿度: 93 ± 2% RH 试验时间: 56 天 Temperature: 40 ± 2℃ Humidity: 93 ± 2% RH Duration:56days CBB21/22 IR≥50% 10 11 耐久性 Endurance 温度特性 Temperature characteristic 规定值 of the rated value 外观无可见损伤，标志清晰 There shall be no evidence of deformation And the marking shall be legible ΔC/C≤±5% 相对于初始值 Relative to the initial value. tgδ≤0.0015〔1KHz〕 IR≥50% 规定值 of the rated value 试验温度：+85℃/+105℃±2℃ 施加电压: 1.25×UR//1.25Uc 〔Uc=0.5 UR〕 试验时间：1000 h Temperature: +85℃/+105℃±2℃ Voltage: 1.25×UR//1.25Uc 〔Uc=0.5 UR〕 Duration:1000h 静态方法:电容器应依次保持以下 温度: a﹝20±2℃〕,b〔-40±3℃﹞,d﹝20 ±2℃〕,f﹝+105±3﹞,g〔20±2℃〕 Static method :the Capacitors should Measuring capacitance at test point b,d,f: be kept at the following temperature Characteristic at lower category temperature in turn: -40℃ a﹝20±2℃〕,b〔-40±3℃﹞,d﹝20 -10%≤(Cb 一 Cd）／Cd≤＋10％ ±2℃〕,f﹝+105±3﹞,g〔20±2℃〕 在 b，d，f 点上进行电容量测量 在下限类别温度-40℃时的特性： -10%≤(Cb 一 Cd）／Cd≤＋10％ 在上限类别温度+105℃时的特性: 0%≤(Cb 一 Cd）／Cd≤＋10％ Characteristic at upper category temperature +105℃ 0%≤(Cb 一 Cd）／Cd≤＋10％ ΔC/C≤±5% 相对于初始值 Relative to the initial value. tgδ≤0.0015〔1KHz〕 IR≥50% 规定值 of the rated value 12 充放电 Charging and discharging 8 Times:10000 Duration of charging:0.5S Duration of discharging:0.5S Charging :rated voltage Charging resistance: 220/Cr﹝Ω﹞ Discharging resistance: R=10/Cr﹝Ω﹞or 20Ω ﹝whichever is the greater﹞ Cr: rated capacitance 充放电次数：10000 次 充电持续时间:0.5S 放电持续时间:0.5S 充电电压为额定电压 充电电阻: 220/Cr﹝Ω﹞ 放电电阻:R=10/Cr﹝Ω﹞或 20Ω ﹝取较大者﹞ Cr:为标称电容量 ■最大电压﹝Vr.m.s〕/频率表〔正弦波形/环境温度≤40°C﹞ MAX. VOLTAGE (Vr.m.s.) VERSUS FREQUENCY (sinusoidal wave-form / Th≤ 40°C) 9 CBB21/22 CBB21/22 ■ 波峰焊接 Wave soldering 电容器的内部温度必须 保持如下: 聚 酯: 预热温度+ 125°C 聚丙烯: 预热温度+ 100°C 单波峰焊接 焊接浴温度: T=260°C 停留时间: 5 秒 双波峰焊接 焊接浴温度:T=260°C 停留时间: 5 秒 由于不同的焊接工艺和 热量要求图形仅作为推荐 Internal temperature of the capacitor must be kept as follows: Polyester: preheating: T max. T 125° C Polypropylene: preheating: T max. T 100° C Single wave soldering Soldering bath temperature: T 260 ° C Dwell time: t 5 sec Double wave soldering Soldering bath temperature: T 260 ° C Dwell time: St 5 sec Due to different soldering processes and heat requirements the graphs are to be regarded as a recommendation only. 双波焊接的典型温度/时间图 Typical temperature/time graph for double wave soldering 10
