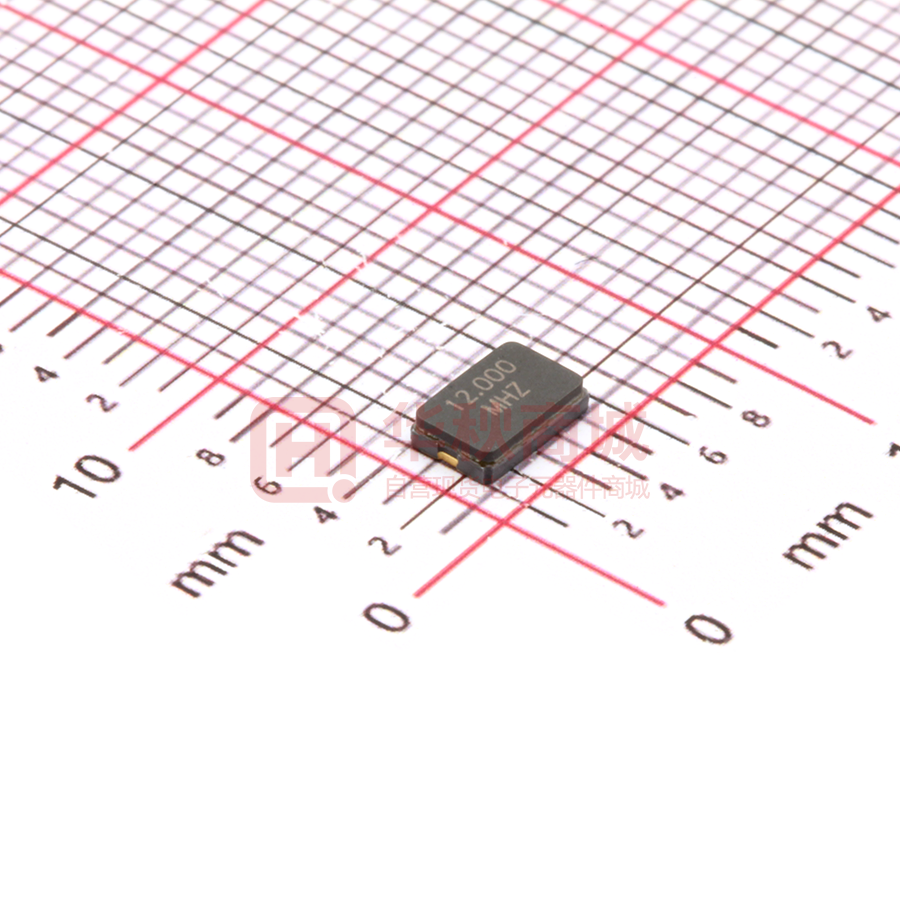

TXM12.000M2503LDCE-O00T

Shenzhen Yajingxin Electron Co.,Ltd 产品ITEM: 型号TYPE: 石英晶体谐振器 QUARTZ CRYSTAL UNITS SMD-5032_2PIN_GA (TXM12.000M2503LDCE-O00T) 标称频率NOMINAL FREQUENCY: 12.000MHz /20PF +/-20PPM 拟制Prepared by: 郑利 批准Confirmed by: 李虹 Shenzhen Yajingxin Electron Co.,Ltd T-5032-2PIN-GLASS RoHS Compliant Standard Features 特性 Nominal Frequency 标称频率：12.000MHz Suited for portable devices with low current consumption 適合於低功耗的便攜設備 For a clock source in electronic equipments 適用於电子設備的時鐘源 tem Mode T-5032-2PIN-GLASS 标称频率 12.000MHz Frequency Tolerance 調整頻差 Freq. Tol. Over Temp. 溫度頻差 ±20ppm Max ±30ppm Max –40~+85℃ –55~+125℃ 50Ω Max 20pF 7.0pF Max 100μw Max ±3ppm/year Max 500Mohm/Min Frequency Range Operating Temp. Range 工作溫度範圍 Storage Temp. Range 保存溫度範圍 Series Resistance 諧振電阻 Load Capacitance 負載電容 Shunt Capacitance 靜態電容 Drive Level 激勵電平 Aging 老化率 Insulation Resistance 絕緣阻抗 OUTLINE DIMENSIONS （unit：mm） Conditions at 25℃ –40~+85℃ DC100V±15V Shenzhen Yajingxin Electron Co.,Ltd 可靠性Reliability(Mechanical and Environmental Endurance) 条件 CONDITIONS 序号 项目 NO ITEM 1 2 3 4 5 跌落 Drop 振动 100cm高处自由跌落到3cm厚硬木板上,3次 △FL≤±5ppm High:100cm;Thickness:3cm;3 times △RS≤5Ωor±15% （whichever is larger) 频率 Frequency: 10~2000Hz；加速度幅度 Acceleration: 100 m/s2 振 Vibration 动方向 Direction: X, Y, Z 振动时间 Duration: 每个方向30分钟 30 min/direction. 循环次数 Times: 12次 热冲击 Thermal shock 合格标准 BASIS OF VERDICT -55℃～+125℃，1000个循环 最大转换时间：5分钟；停留时间：5分钟 △FL≤±5ppm △RS≤5Ωor±15% (Whichever is Larger) △FL≤±10ppm -55℃～+125℃，For 1000 cycles Maximum conversion time: 5 minutes;Remain time:5 minutes △RS≤5Ωor±20% (Whichever is Larger) 湿热 温度:85℃;湿度:85%;时间:1000小时 △FL≤±10ppm Humidity Temp:85℃;Humidity:85%;Times:1000h △RS≤5Ωor±20% (Whichever is Larger) 低温 Cold resistance 温度:-40℃;时间:1000小时 △FL≤±10ppm Temp:-40℃;Times:1000h △RS≤5Ωor±20% (Whichever is Larger) 高温：65℃（10小时，含升温），低温：25℃（2小时，含降 温），湿度90%，循环10次，每循环24小时 High-Temperature: 65℃±2℃ (10 hours, including Humidity heating), Low-Temperature: 25℃±2℃ (2 hours, including cooling), Humidity: 90%, for 10 cycles (24 hours/cycle) 6 湿度抗性 resistance 7 峰值 Peak: 100g's 持续时间 Duration: 6ms 机械冲击 Mechanical 波形 Waveform: 半正弦波 Half-sine 变化速度 Velocity Change: 12.3 ft / sec shock 振动方向 Direction: +X, -X, +Y, -Y, +Z, -Z 每个方向各3次 3 times/direction △FL≤±10ppm △RS≤5Ωor±20% (Whichever is Larger) △FL≤±5ppm △RS≤5Ωor±15% (Whichever is Larger) Shenzhen Yajingxin Electron Co.,Ltd 可靠性Reliability(Mechanical and Environmental Endurance) 条件 CONDITIONS 序号 项目 NO ITEM 合格标准 BASIS OF VERDICT △FL≤±5ppm 8 9 10 11 回流焊 Reflow 引脚拉力(SMD型） Pin pull △RS≤5Ωor±15% (Whichever is Larger) No Rusty 按照要求分别提供1.8kg的切向推力（60秒）以及1.8kg的垂 直拉 力（60秒） In accordance with the requirements,offering 1.8kg tangential thrust (60 seconds), and 1.8kg vertical pull (60 seconds)respectively. 电极不断裂 No Rupture Observed 老化 温度:85℃;时间:1000小时 △FL≤±10ppm Aging Temp:85℃;Times:1000h △RS≤5Ωor±10% (Whichever is Larger) 可焊性 solderability 温度：235℃±5℃；时间：2秒 Temperature: 235℃±5℃; Time: 2sec 备注 可靠性项目中的4、5、6、10，需在试验结束后24±2小时进行测试。 浸锡率≥95% Solder Coverage≥95%
