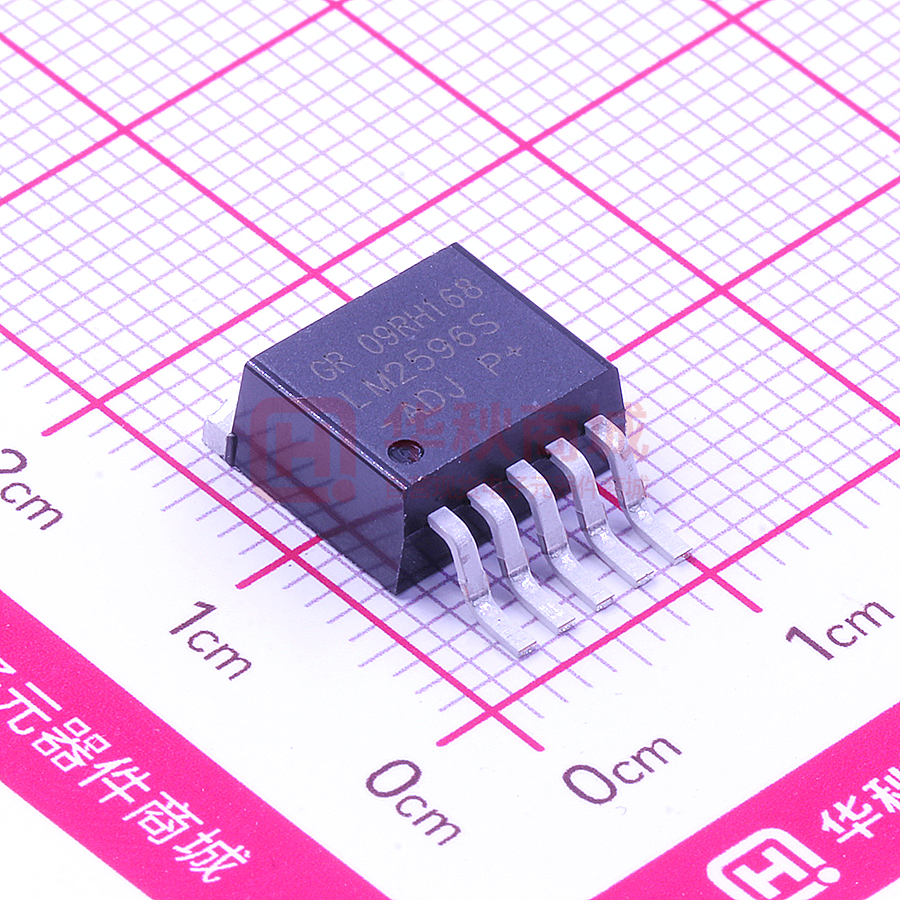

LM2596S-ADJ

江苏国睿微电子有限公司 LM2596-xx 系列 Ver 1.0 LM2596-xx 系列 DC-DC 开关型降压变换器 ■ 产品简介 LM2596-xx 系列是一款由固定频率为 170 kHz 的 PWM 控制的 DC/DC 开关型降压转换器。主要由内部频 率补偿、固定频率振荡器、内置过流保护、功率开关控制等电路组成，能够驱动 3A 负载，具有高效率、 低纹波、良好的线性和负载调整能力。仅需少量的外部元件，就能实现 DC/DC 降压稳压的功用，非常简单 实用。 PWM 控制电路能够将占空比线性地从 0 调整到 100%。具有外部使能控制开启功能，当过流发生时， 内置的第二个过流保护模块启动，使 PWM 频率从 170 kHz 减小到 50kHz。 ■ 产品特点 ● ● ● ● ● ● ● ● ● 内置热关断功能 内置过流保护功能 内置第二过流保护功能 良好的线性和负载调整能力 具有迟滞功能的 ON/OFF 引脚 TTL 关机能力 内部集成高效的功率开关管 高效率 外围简单 ● ● ● ● ● ● ● ● ● 宽输入电压范围：4.5V~40V 固定输出电压：3.3V、5V、12V 等 可调输出电压范围：1.3V~37V（可调） 高精度输出：±4% 固定开关频率：170 kHz 最大占空比：100% 最大输出电流能力：3A 最小线性跌落压降：1.5V 封装形式：TO220-5L，TO263-5L ■ 产品用途 ● LCD 液晶显示器和液晶电视机 ● ADSL 调制解调器 ● LED 照明灯、LED 背光源 ● 数码相框 ● 电信/网络设备 ■ 封装形式和管脚功能定义 管脚序号 TO220-5L 1 TO263-5L 1 管脚 定义 VIN 2 2 OUT 电源开关输出端（SW） 3 3 电源地端 4 4 GND FB 反馈控制端 5 5 ON/OFF 启用使能端 功能说明 电源正极端 地址：南京江宁丽泽路 9 号 电话：025-52761423 传真：025-52763770-803 (1/7) 江苏国睿微电子有限公司 LM2596-xx 系列 Ver 1.0 ■ 型号选择 名称 LM2596XX 型号 说明 输出电压(V) LM259633 3.3 LM259650 5.0 LM259612 LM2596ADJ 最高输入电压(V) LM2596SADJ LM2596TADJ 40 12 可调 容差 封装形式 ±4% TO220-5L TO263-5L TO263-5L TO220-5L LM2596X XX 命名：第 1 个 X 代表封装（S 表示 TO263-5L，T 表示 TO220-5L） ；第 2、3 个 XX 代表输出电压值。如：型号 LM2596T12，表示 LM2596 输出电压 12V，TO220-5L 封装。 ■ 原理框图 地址：南京江宁丽泽路 9 号 电话：025-52761423 传真：025-52763770-803 (2/7) 江苏国睿微电子有限公司 LM2596-xx 系列 Ver 1.0 ■ 极限参数 项目 符号 说明 极限值 单位 VIN 输入端电压 -0.3~45 V VFB FB 反馈端电压 -0.3~VIN V Vout 开关输出端电压 -0.3~VIN V VON-OFF 启用使能端电压 -0.3~VIN V TO220-5L 封装 内部限制 mW TO263-5L 封装 内部限制 mW 30 ℃/W 电压 最大功耗 PD 热阻 RJA 不加外部散热片，置于空气中 Tw 工作温度范围 -20—70 Tc 存储温度范围 -40—150 Th 焊接温度 温度 ℃ 260 ℃,10s 注：极限参数是指无论在任何条件下都不能超过的极限值。一旦超过此极限值，将有可能造成产品劣化等物理性损伤；同时 在接近极限参数下，不能保证芯片可以正常工作。 ■ 电学特性 ◆LM2596-50 ( Ta=25℃) 项目 符号 输出电压 VOUT（E） 使能关机电流 ISTB 静态电流 测试条件 最小值 典型值 最大值 单位 4.8 5 5.2 V VIN =40V,VON-oOFF=5V 80 200 uA Iq VON-oOFF =0V,VFB =VIN=12V 2 10 mA 输出峰值电流 ICL VIN =12V, VON-OFF =VFB=0, no L1 and D1 4.8 6.9 A 输出漏电流 IOL VIN=VFB=12V,VON-OFF=5V,n o L1 and D1 50 uA 30 mA 启用使能端 漏电流 ION-OFFL VIN =12V,VON-OFF=0.5V 0.2 5 uA ION-OFFH VIN =12V,VON-OFF=2.5V 5 15 uA 启用使能端 有效电压 VON-OFFH VIN =12V(OFF) VON-OFFL VIN =12V(ON) 输出饱和电压 VCE 开关频率 fosc 占空比 DMAX VIN =12V,VFB=0V, 效率 η VIN =12V, Vout=5V,Iout=3A 输入电压 VIN VIN =7 to 40V,Iout=0.2A to 3A 3．6 V Out=0V VOut=-1V 2 1．4 V VIN =12V,VFB=0V, Iout= 3A 1.3 VIN =12V 150 0.8 V 1.5 V kHz 100 80 7 % % 40 地址：南京江宁丽泽路 9 号 电话：025-52761423 传真：025-52763770-803 (3/7) V 江苏国睿微电子有限公司 ◆ LM2596-ADJ LM2596-xx 系列 Ver 1.0 Vout
