HPM6800 系列高性能微控制器数据手册 Rev0.3
● 32 位 RISC-V 处理器
– 4 个 I2S 接口
– 支持 RV32-IMAFDCP 指令集
– PDM 数字麦克风接口
– DSP 单元，支持 SIMD 和 DSP 指令
– 数字音频输出
– L1 指令缓存和数据缓存各 32KB
– 语音检测模块
– 指令本地存储器 ILM 和数据本地存
– 混音器
储器 DLM 各 256KB
● 内置存储器
– 共 1 MB 片上 SRAM，包括通用内存
和 CPU 的本地存储器
– 4096 位 OTP
– 192 KB BOOT ROM
● 电源和时钟
● 定时器
– 5 组 32 位通用定时器
– 3 个看门狗
– 实时时钟
● 通讯接口
– 9 个 UART、4 个 SPI、4 个 I2C
– 1 个 USB 2.0 OTG，集成 HS-PHY
– 多个片上电源，包括 DCDC 和 LDO
– 1 个千兆以太网控制器
– 低功耗模式，运行模式、等待模式、
– 8 个 CAN 控制器，支持 CAN-FD
停止模式、休眠模式和关机模式
– 24MHz 和 32768Hz 晶体振荡器
– 5 个 PLL，支持小数分频、展频
● 外部存储器接口
– 16bit DDR2-800
● 高性能模拟外设
– 1 个 ADC，16 位/2MSPS，可配置为
12 位/4MSPS，共支持 15 通道模拟
输入
● 输入输出
– 16bit DDR3/DDR3L-1333
– 186 个 GPIO
– 1 个串行总线控制器 XPI，支持各类
– IO 支持 3.3V 和 1.8V
外部串行 Flash 和 PSRAM
– 2 个 SD/eMMC 控制器，支持
SD/SDHC/SDXC，支持 eMMC 5.1
● 图形系统
● 信息安全
– AES-128/256 加解密引擎，支持
ECB，CBC 模式
– SM2，SM3，SM4
– 2.5D OpenVG 1.1 GPU
– SHA-1/256 哈希模块
– 2 个 4 Lane MIPI-DSI/LVDS-Tx 显示
– 真随机数发生器
接口
– NOR Flash 实时解密
– 2 个 DVP 摄像头接口
– 2 个 2 Lane MIPI-CSI/LVDS-Rx 摄
像头接口
产品型号：

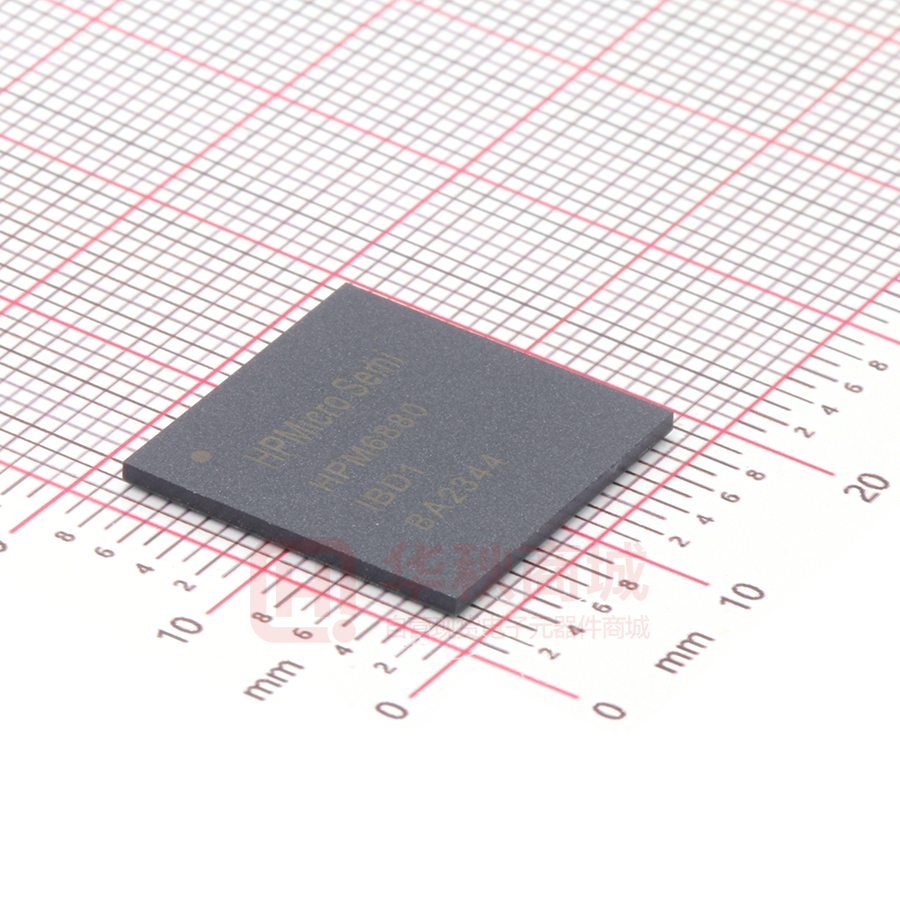

HPM6880IBD1
– 2D 图形加速单元
HPM6850IBD1
– JPEG 编解码器
HPM6830IBD1
● 音频系统
©2023 Shanghai HPMICRO Semiconductor Co., Ltd
HPM6800 系列
基于 RISC-V 内核的 32 位高性能微控制器数据手册 Rev0.3
