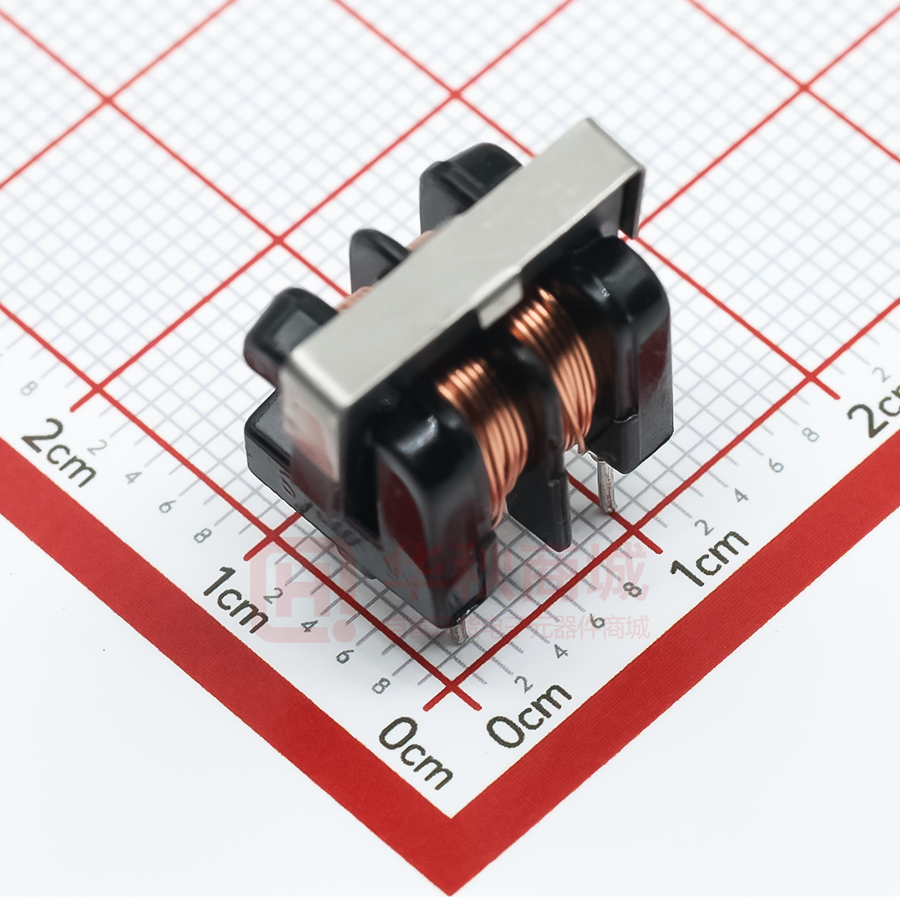

製品規格書
A2.0
SPECIFICATION FOR APPROVAL
產品編碼
PDUUAT98-103MLN
P/N
產品系列
客戶名稱
客戶編碼
1KHZ / 0.3V
TEST FREQUENCY
:
Customer
Chroma: 3302 16502 19072
測試頻率
UU滤波器
Series
測試設備
TEST INSTRUMENT
立创商城
:
Customer P/N
產品系列
:
Series
產品編碼
Supplly P/N
發版號
Version
承認日期
Endorsement Date
備註
UU滤波器
UU Filter
:
PDUUAT98-103MLN
:
A2.0
:
2021-10-19
:
Note
客戶承認
譜羅德電子科技(深圳)有限公司
PROD Electronic Technology (Shenzhen) Co. LTD
製作
APPROVED
審查
CHECKED
確認
PREPARED
Customer Approval
Ben
Yuki
Peter
客戶簽章
Page 1 / 7
譜羅德電子科技(深圳)有限公司
PROD Electronic Technology (Shenzhen) Co., LTD
深圳市寶安區石岩三聯工業區B棟311
更多规格请访问谱罗德官方网站
下载或者扫描二维码通过微信小程序
获取
https://www.prodtech.cn/
修訂記錄
A2.0
REVISION RECORD
產品編碼
P/N
產品系列
Series
PDUUAT98-103MLN
測試頻率
UU滤波器
Version
REVISON ITEM
A2.0
First Version
測試設備
TEST INSTRUMENT
TEST FREQUENCY
BEFORE REVISON
Chroma: 3302 16502 19072
1KHZ / 0.3V
AFTER REVISON
DATE
2021-10-19
Page 2 / 7
譜羅德電子科技(深圳)有限公司
PROD Electronic Technology (Shenzhen) Co., LTD
深圳市寶安區石岩三聯工業區B棟311
更多规格请访问谱罗德官方网站
下载或者扫描二维码通过微信小程序
获取
https://www.prodtech.cn/
電氣特性
A2.0
ELECTRICAL CHARACTERISTICS
測試設備
PDUUAT98-103MLN
產品編碼
P/N
產品系列
測試頻率
UU滤波器
Series
封裝尺寸
Chroma: 3302 16502 19072
TEST INSTRUMENT
1KHZ / 0.3V
TEST FREQUENCY
(mm)
Dimension
A
B
C
D
D1
D2
L
封裝尺寸
Dimension
17.0 Max
12.0 Max
17.0 Max
0.6 ± 0.05
7.0 ± 0.5
8.0 ± 0.5
5.0 ± 1.0
MPQ
250pcs/盒
UU9.8
正视图
侧视图
底视图
front view
side view
bottom view
編碼解釋
Code interpretation
PDUUAT
類別碼
98
尺寸系列
103
感值
M
精度
L
立式
N
标准品
Category code
Dimension
Inductance
Tolerance
Vertical type
Normal
電氣參數
Electrical Characteristics
@ 25 ℃ Ambient Temperture
感值
產品編碼
P/N
PDUUAT98-103MLN
©
精度
DCR
Inductance Tolerance
N1/N2
mH
N1/N2
Min
Ω
Max
10
8mH
0.7
额定电流
绝缘电阻
rated
current
mA
IR
MΩ
Min
700
100
耐壓
HI-POT
N1/N2
N1~C/N2~C
AC 1500V
AC 600V
AC/60Hz
1mA 3Sec
AC/60Hz
1mA 3Sec
規格參數基於環境溫度25℃取得
All test Data is referenced to 25℃ ambient
©
電感工作環境溫度 : -25℃ ~ 105℃
Operating temperature range -25 °C to +105 °C
©
加載額定電流會使電感溫度上升大約 40℃ (電感初始溫度+上升溫度=電感最終溫度)
Typical Heat Rating DC Current would cause an approximately △T of 40℃
©
設計時,請遵循規格書所示參數,並適當留有餘量
The design should follow the parameters shown in the specification and leave a proper margin
©
務必考慮最終的產品設計,元器件佈局,線路板走線,以及使用環境過程中,電感最終溫度不得超過105℃
The operating temperature of inductance do not exceed 105℃
©
参考产品开发设计实测尺寸,感值,DCR等数据,请参考规格书第5页
The Dimension,Inductance ,DCR test data is on page 5
©
使用電感時,請查閱第6頁注意事項
The announcements is on page 7
Page 3 / 7
譜羅德電子科技(深圳)有限公司
PROD Electronic Technology (Shenzhen) Co., LTD
深圳市寶安區石岩三聯工業區B棟311
更多规格请访问谱罗德官方网站
下载或者扫描二维码通过微信小程序
获取
https://www.prodtech.cn/
特性
A2.0
CHARACTERISTICS
產品編碼
測試設備
PDUUAT98-103MLN
P/N
產品系列
測試頻率
UU滤波器
Series
Chroma: 3302 16502 19072
TEST INSTRUMENT
1KHZ / 0.3V
TEST FREQUENCY
電感結構
Inductor Structure
◎
电感内置兩组线圈
◎
D:0.6mm,
Inductor Contents Two (2) Set(s) of Coil
◎
线径0.3mm 圈数:65T
Turns 65T
電感使用不需要區分正負方向
DC/AC Currnet Shall Be Introduced By Any One of Two Pads
材料清單
Material List
材料
材質規格
製造商
ITEM
Material
Manufacturer
1
磁芯/Core
UU9.8铁氧体磁芯
HENGRUI MAGNETIC EL.(或等同廠商規格)
N.A
2
骨架/Bobbin
UU9.8电木骨架
HENGXING(或等同廠商規格)
N.A
3
漆包線/Wire
φ0.3mm:2UEW+F 155℃
PACIFIC(或等同廠商規格)
N.A
4
钢架/Clip
UU9.8钢架
CHUANGFU(或等同廠商規格)
N.A
5
凡立水/Varnish
C-2020 T-30
TAL CHEMICAL(或等同廠商規格)
N.A
NO.
UL NO.
焊接溫度(推荐)
Recommended Soldering Temperature Graph
℃
A
B
C
D
E
260℃
230℃
10 Sec
150℃
60~240 Sec
Page 4 / 7
譜羅德電子科技(深圳)有限公司
PROD Electronic Technology (Shenzhen) Co., LTD
深圳市寶安區石岩三聯工業區B棟311
更多规格请访问谱罗德官方网站
下载或者扫描二维码通过微信小程序
获取
https://www.prodtech.cn/
測試數據
A2.0
TEST REPORT
產品編碼
測試設備
PDUUAT98-103MLN
P/N
產品系列
測試頻率
UU滤波器
Series
Chroma: 3302 16502 19072
TEST INSTRUMENT
1KHZ / 0.3V
TEST FREQUENCY
測試數據
Test Date
尺寸測試數據
特性測試數據
Dimension Test Date
Characteristics Test Date
A
mm
B
mm
C
mm
D
mm
D1
mm
D2
mm
L
mm
DCR
Lo
mΩ
Min
17.0 Max
12.0 Max
17.0 Max
0.6 ± 0.05
7.0 ± 0.5
8.0 ± 0.5
5.0 ± 1.0
0.7
8mH
1
15.50
10.77
15.88
0.62
7.09
8.04
5.13
0.514
13.28
PASS
2
15.45
10.76
15.95
0.62
7.02
7.97
5.04
0.508
15.04
PASS
3
15.43
10.77
15.76
0.62
7.02
7.93
4.97
0.502
14.87
PASS
4
15.38
10.77
15.72
0.62
7
8
5.02
0.506
13.55
PASS
5
15.41
10.75
15.86
0.62
7.02
7.96
4.91
0.507
13.84
PASS
序号
Judge
6
PASS
7
PASS
8
PASS
9
PASS
10
PASS
平均值
15.43
10.76
15.83
0.62
7.03
7.98
5.01
0.5074
14.12
所有测试数据基于环境温度25℃取得
All test Data is referenced to 25℃ ambient
Page 5 / 7
譜羅德電子科技(深圳)有限公司
PROD Electronic Technology (Shenzhen) Co., LTD
深圳市寶安區石岩三聯工業區B棟311
更多规格请访问谱罗德官方网站
下载或者扫描二维码通过微信小程序
获取
https://www.prodtech.cn/
注意事項
使用本產品時,請注意以下事項
©
產品保存期限為12個月,保存條件:溫度5~40℃,濕度10~75%RH以內,超過保存期限可能會使
產品端子電極發生氧化。
©
請勿在極端環境下使用和保存(高鹽,強酸,強鹼,強輻射等)。
©
產品焊接前,請進行預熱;預熱溫度與焊接溫度之間溫差建議控制在150℃以內。
©
產品焊接後需重新拆卸焊接修正時,請遵循規格書規定的條件範圍;過高的加熱溫度以及反復的拆
卸可能會導致產品失效。
©
產品請勿接觸清洗劑,酒精等液體,這會侵蝕產品本體,從而導致產品失效。
©
產品焊接到線路板後,請注意不可因線路板整體變形或局部變形而施加給電感剩餘應力,這可能
會導致電感發生破裂,脫落,以致失效。
©
產品通電後溫度會隨電流的增大而上升,設計時請務必考慮留有餘量。
©
過高的靜電會對產品產生永久性損害,請注意靜電防護。
©
產品通電過程請勿觸摸產品任何部位,防止觸電。
©
本產品作為磁性產品,設計時請務必考慮周邊元器件與本產品可能產生的相互影響。
©
本產品適用於一般電子設備,如:AV設備,通信設備,家電產品,娛樂設備,電腦設備,個人設備,辦公設
備,計測設備,工業機器人等。且該一般電子設備需在常規的操作和使用方法環境下使用。
對於需要高度安全性和可靠性的,或者因本產品失效造成設備故障,誤操作,運轉不良等危及到人的生命身體
及財產安全,以及對社會產生較大不良影響的特殊用途,設計使用前務必同本公司溝通,設計使用者如在未取
得我司書面同意狀況下使用造成任何後果,我司不予承擔。特殊用途包含但不限定如下清單:
1 軍用設備
8 關係到國防安全的設備
2 運輸設備(汽車,軌道交通產品,船舶等)
9 其他被認定為特殊用途的設備
3 航空,航太設備
4 發電控制設備
5 核動力相關設備
6 爆炸引燃控制設備
7 交通控制設備
Page 6 / 7
譜羅德電子科技(深圳)有限公司
PROD Electronic Technology (Shenzhen) Co., LTD
深圳市寶安區石岩三聯工業區B棟311
更多规格请访问谱罗德官方网站
下载或者扫描二维码通过微信小程序
获取
https://www.prodtech.cn/
ANNOUNCEMENTS
Please read this before using the product.
©
The product storage life is 12 months,Storage Temperature:TEMP.5~40℃;RH10%~75%. Please use the
product within the warranty period
©
Do not use or store in locations where there are conditions such as gas corrosion
(salt, acid, alkali, radiation etc.).
©
Before soldering, be sure to preheat components:The preheating temperature should be set so that
The temperature difference between the solder temperature and chip temperaturedoes not exceed 150°C.
©
Soldering corrections after mounting should be within the range of the conditions determined
in the specifications.If overheated, a short circuit, performance deterioration, or lifespan
shortening may occur. Repeated disassembly may invalidate the inductance
©
The cleaning agent can not be used for these products. This may corrode the inductor
©
When embedding a printed circuit board where a chip is mounted to a set, be sure that residual stress is not
given to the chip due to the overall distortion of the printed circuit board and
partial distortion such as at screw tightening portions.
©
Self heating (Rated Current or Irms) occurs when the power is turned ON, so the tolerance should be
sufficient for the set thermal design.
©
Too high static electricity will cause permanent damage to the product, please pay attention to
electrostatic protection.
©
As a magnetic product, the design must consider the possible interaction between peripheral components and
the product.
©
The products listed on this catalog are intended for use in general electronic equipment (AV equipment,
telecommunications equipment, home appliances, amusement equipment, computer equipment, personal
equipment, office equipment, measurement equipment, industrial robots) under a normal operation and use
condition.
The products are not designed or warranted to meet the requirements of the applications listed below,
whose performance and/or quality require a more stringent level of safety or reliability, or whose
failure, malfunction or trouble could cause serious damage to society,
person or property.
If you intend to use the products in the applications listed below or if you have special requirements
exceeding the range or conditions set forth in the each catalog, please contact us. Otherwise, our
company will not bear the serious consequences caused by product quality problems
1 Military equipment
8 Medical equipment
2 Transportation equipment (cars, trains, ships, etc.)
9
Other applications that are notconsidered
general-purpose applications
3 Aerospace/aviation equipment
4 Power-generation control equipment
5 Atomic energy-related equipment
6 Explosive ignition control equipment
7 Transportation control equipment
Page 7 / 7
