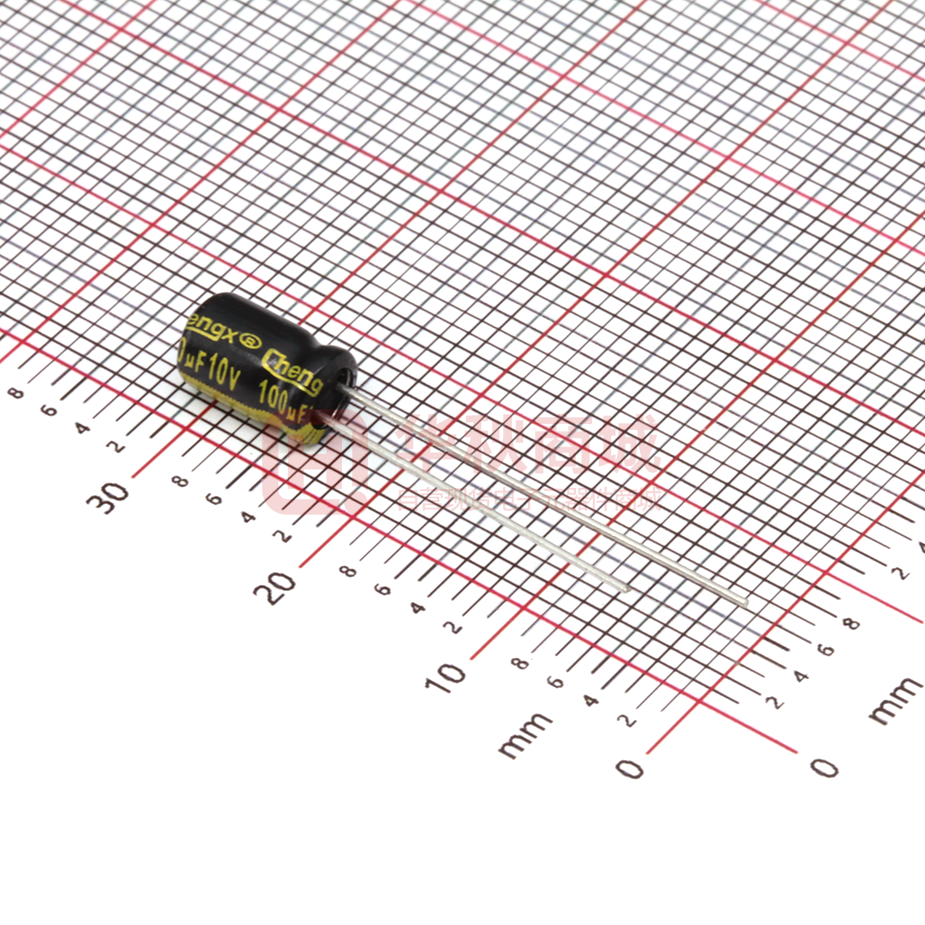

ZF107M010D07RR0VH4FP0

铝电解电容器 Aluminum Electrolytic Capacitors ZFSeries 特性 ⚫ ⚫ ⚫ FEATURES 105℃ 寿命(Life Time): 1000 Hours 7mm 高(High)、超低阻抗(Lower Impedance) 主要技术性能 Specifications 项目 Item 特性 Performance Characteristics 使用温度范围 Operating Temperature Range -40 ~ +105℃ 额定电压范围 Rated Working Voltage Range 6.3 ~ 35V 标称电容量范围 Nominal Capacitance Range 6.8 ~ 220μF 标称电容量允许偏差 Capacitance Tolerance ±20%(120Hz,+20℃) 漏电流 Leakage Current L≤0.01CV or 3(μA) 测试时间 2 分钟取最大值，测试温度 20℃； Whichever is greater measured after 2 minutes application of rated working voltage at +20℃ 损失角正切值 tan δ(120Hz,+20℃) 低温特性(120Hz) Low Temperature Characteristics 工作电压(Voltage) 6.3 10 16 25 35 tan δ(max) 0.18 0.16 0.14 0.12 0.12 工作电压(Voltage) 6.3 10 16 25 35 Z-25℃/Z+20℃ 2 2 2 2 2 Z-40℃/Z+20℃ 3 3 3 3 3 负荷寿命(Load Life) 高温负荷 High Temperature Loading 1000Hrs 试验条件(Test condition) 温度(Temp.) 105℃输入工作电压纹波电流（Input working Voltage and ripple current) 容量变化率(Cap.) 容量变化为初始值的±20% (Within ±20% of Initial Value) 损失角(tan δ) 小于等于初始值 200% (200% or less of Initial Specified Value) 漏电流(LC) 小于规格值 (Initial Specified Value or less) 无负荷寿命(Shelf life) 高温无负荷 Shelf Life 纹波电流与频率补正系数 Ripple Current & Frequency Multipliers 参照标准 Standards 1000 Hrs 试验条件(Test conditions) 温度(Temp.) 105℃ 容量变化率(Cap.) 容量变化为初始值的±20% (Within ±20% of Initial Valu ) 损失角(tan δ) 小于等于初始值 200% (200% or less of Initial Specified Value) 漏电流(LC) 小于规格值 (Initial Specified Value or less) Freq.(Hz) Cap.(μF) 4.7~220 50(60) 120 300 1k 10~100k 0.35 0.50 0.64 0.83 1.00 JIS- C-5101-4 (IEC 60384) 尺寸图(Diagram of Dimensions)： . 尺寸(Diameter): 单位(Unit):mm D 4 5 6.3 8 F 1.5 2.0 2.5 3.5 d α β 本产品目录中规格如有变更恕不另行通知 Specifications are subject to change without notice. (L≤7)0.45 (L≥9)0.5 (L≤7)1.0 (L≥9)1.5 0.5 铝电解电容器 Aluminum Electrolytic Capacitors 标准额定值(Standard Rating) : Voltage(Code) Cap.(μF) D x L(mm)；Ripple Current：mA/rms at 100kHz,105℃ 6.3 DxL IMP 16 10 R.C DxL IMP R.C 15 22 DxL IMP R.C 4*7 3.3 70 4*7 3.3 70 5*7 1.7 110 33 5*7 1.7 110 5*7 1.7 110 6.3*7 0.8 160 47 5*7 1.7 110 6.3*7 0.8 160 6.3*7 0.8 160 68 6.3*7 0.8 160 6.3*7 0.8 160 8*7 0.5 200 100 6.3*7 0.8 160 8*7 0.5 200 8*7 0.5 200 150 8*7 0.5 200 8*7 0.5 200 220 8*7 0.5 200 Voltage(Code) Cap.(μF) 25 DxL IMP 35 R.C 6.8 DxL IMP R.C 4*7 3.3 70 10 4*7 3.3 70 5*7 1.7 110 15 5*7 1.7 110 6.3*7 0.8 160 22 5*7 1.7 110 6.3*7 0.8 160 33 6.3*7 0.8 160 8*7 0.5 200 47 8*7 0.5 200 68 8*7 0.5 200 本产品目录中规格如有变更恕不另行通知 Specifications are subject to change without notice.
