DC-DC模块电源
R
A _ S-1WR3&B _ LS-1WR3系列
1W，定电压输⼊，隔离⾮稳压正负双路/单路输出
产品特点
可持续短路保护
YYW
空载输⼊电流低⾄6mA
W
R3
1W
xS-
x
Axx
效率⾼达85%
低纹波系数和低噪⾳
隔离电压1500VDC/min,3000VDC/1s
国际标准引脚⽅式
⼯作温度范围：-40℃~+105℃
可持续短路保护
可根据客⼾需求设计特殊规格产品
应用范围
产品命名规则
A_S-1WR3&B_LS-1WR3系列产品是专⻔应⽤在
A(B)XXXX(L)S - 1WR3
带短路保护(R3代)
额定输出功率
封装形式(单列直插)
输出电压(标称)
输入电压(标称)
产品系列
分布式电源系统中需要产⽣⼀组(两组)与输⼊电源隔
离的电源的应⽤场合⽽设计。该产品适⽤于：纯数字
电路，⼀般低频模拟电路，继电器驱动电路，数据交
换电路等。
产品型号表
输⼊电压(VDC)
产品型号
标称值
(范围值)
输出 1
电压
(VDC)
输出电流(MA)
Max(满载)/Min(轻载)
最⼤容性
负载(uF)
效率
(%,Min/Typ)
2
@满载
A0503S-1WR3
±3.3
±152/±15
1200
70/74
A0505S-1WR3
±5
±100/±10
1200
82/87
A0509S-1WR3
±9
±56/±6
500
79/83
A0512S-1WR3
±12
±42/±5
220
79/83
A0515S-1WR3
±15
±34/±4
220
79/83
A0524S-1WR3
B0503LS-1WR3
5V
(4.5~5.5)
±24
±21/±3
100
81/85
3.3
303/30.3
2400
70/74
82/87
B0505LS-1WR3
5
200/20
2400
B0509LS-1WR3
9
112/11.2
1000
79/83
B0512LS-1WR3
12
84/8.4
560
79/83
B0515LS-1WR3
15
67/6.7
560
79/83
B0524LS-1WR3
24
42/4.2
220
81/85
A1203S-1WR3
±3.3
±152/±15
1200
71/75

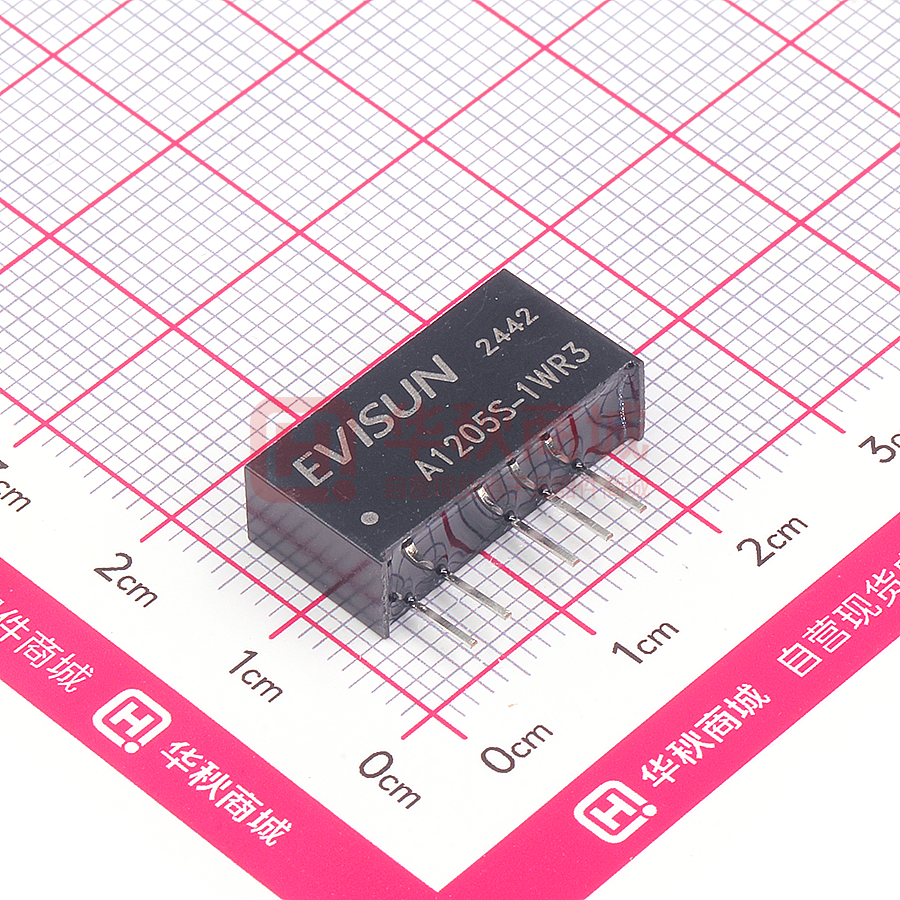

A1205S-1WR3
±5
±100/±10
1200
77/81
A1209S-1WR3
±9
±56/±6
220
78/82
±12
±42/±5
220
78/82
78/82
A1212S-1WR3
A1215S-1WR3
A1224S-1WR3
B1203LS-1WR3
12V
(10.8~13.2)
±15
±34/±4
220
±24
±21/±3
100
76/80
3.3
303/30.3
2400
71/74
5
200/20
2400
77/81
B1209LS-1WR3
9
112/11.2
1000
78/82
B1212LS-1WR3
12
84/8.4
560
78/82
B1215LS-1WR3
15
67/6.7
560
78/82
B1224LS-1WR3
24
42/4.2
220
76/80
B1205LS-1WR3
该版权及产品最终解释权归兴宁市易成电子科技有限公司所有
第1页 共6页 版本:V1.0
A1503S-1WR3
±3.3
±152/±15
1200
74/78
A1505S-1WR3
±5
±100/±10
1200
76/80
A1509S-1WR3
±9
±56/±6
500
76/80
A1512S-1WR3
±12
±42/±5
220
76/80
A1515S-1WR3
±15
±34/±4
220
77/81
A1524S-1WR3
15V
±24
±21/±3
100
76/80
B1503LS-1WR3
(13.5~16.5)
3.3
303/30.3
2400
74/78
5
200/20
2400
76/80
B1509LS-1WR3
9
112/11.2
1000
76/80
B1512LS-1WR3
12
84/8.4
560
76/80
B1515LS-1WR3
15
67/6.7
560
77/81
B1524LS-1WR3
24
42/4.2
220
76/80
A2403S-1WR3
±3.3
±152/±15
1200
72/78
A2405S-1WR3
±5
±100/±10
1200
74/80
A2409S-1WR3
±9
±56/±6
500
75/80
A2412S-1WR3
±12
±42/±5
220
75/81
73/79
B1505LS-1WR3
±15
±34/±4
220
±24
±21/±3
100
74/80
3.3
303/30.3
2400
70/75
5
200/20
2400
74/79
B2409LS-1WR3
9
112/11.2
1000
74/80
B2412LS-1WR3
12
84/8.4
560
75/81
B2415LS-1WR3
15
67/6.7
560
75/81
B2424LS-1WR3
24
42/4.2
220
75/81
A2415S-1WR3
24V
A2424S-1WR3
B2403LS-1WR3
(21.6~26.4)
B2405LS-1WR3
A(B)XXXX(L)S-1WR3
可根据客⼾需求设计特殊规格产品,可提供0.1~1W功率的产品 。
以上各型号的电源模块，空载功耗约为额定输出功率的10%。
1 标称输出电压是指输⼊电压在标称值和输出电流在满载的条件下测试得到;
2 最⼤容性负载是表征模块电源输出带容性负载的最⼤能⼒,⼀般外接输出电容不能超过模块电源的最⼤容性负载值,否则会造成模
块启动不良和影响模块⻓期⼯作的可靠性。
产品输⼊特性
项⽬
输⼊冲击电压
输⼊电流(满载/空载)
条件
最⼩值
标称值
最⼤值
单位
5V输⼊模块
-0.7
---
9
Vdc
12V输⼊模块
-0.7
---
18
Vdc
15V输⼊模块
-0.7
---
21
Vdc
24V输⼊模块
-0.7
---
30
Vdc
5V输⼊模块
---
240 / 6
250 / 10
12V输⼊模块
---
98 / 4
110 / 7
15V输⼊模块
---
80 / 3
88 / 5
50/2
55/4
15
---
24V输⼊模块
---
反射纹波电流
输⼊滤波器
电容滤波
热插拔
不⽀持
mA
产品输出特性
项⽬
条件
输出电压精度
该版权及产品最终解释权归兴宁市易成电子科技有限公司所有
最⼩值
标称值
最⼤值
单位
⻅误差包络曲线图(图1)
第2页 共6页 版本:V1.0
线性调节率
负载调节率
纹波&噪声
温度飘移系数
输⼊电压变化±1%
10 %到 100 %负载
20MHz 带宽
3.3V输出模块
---
---
±1.5
其他输出模块
---
---
±1.2
3.3V输出模块
---
8
20
5V输出模块
---
5
15
9V输出模块
---
3
10
12V输出模块
---
3
10
15V输出模块
---
3
10
24V输出模块
---
2
10
其他输出模块
---
30
75
24V输出模块
---
50
100
---
±0.02
---
%/℃
单位
100%负载
%
mVp - p
可持续,⾃恢复
输出短路保护
备注:纹波和噪声的测试采⽤去掉⽰波器探头地线的靠接测试法。
产品通⽤特性
最⼩值
标称值
最⼤值
温度≥85℃降额使⽤（⻅图2）
-40
---
+105
项⽬
⼯作温度
条件
存储温度
---
-55
---
+125
⼯作时外壳温升
Ta = 25℃
---
25
---
存储湿度
⽆凝结
5
---
95
%RH
---
---
300
℃
引脚耐焊接温度
焊点距离外壳1.5mm10秒
振动
隔离电压
℃
10-150Hz, 5G, 0.75mm. along X, Y and Z
测试时间1分钟，漏电流⼩于1mA
1500
---
---
VDC
---
VDC
测试时间1秒钟，漏电流⼩于1mA
3000
---
绝缘电阻
输⼊-输出，绝缘电压500VDC
1000
---
---
MΩ
隔离电容
输⼊-输出，100KHz/0.1V
---
20
---
pF
开关频率
100%负载，输⼊标称电压
---
200
---
KHz
平均⽆故障时间
MIL-HDBK-217F@25℃
3500
---
---
Khours
产品物理特性
外壳材料
⿊⾊阻燃耐塑料 (UL94-V0)
封装尺⼨
19.65*10.16*6.00mm
重量
2.1g(Typ.)
冷却⽅式
⾃然空冷
EMC特性
EMI
EMS
传导骚扰
CISPR32/EN55032CLASSB（推荐电路⻅图(4))
辐射骚扰
CISPR32/EN55032CLASSB（推荐电路⻅图(4))
静电放电
IEC/EN61000-4-2Air±8kV,Contact±6kVperf.CriteriaB
该版权及产品最终解释权归兴宁市易成电子科技有限公司所有
第3页 共6页 版本:V1.0
产品特性曲线
误差包络曲线图
误差包络曲线图
3.3Vdc输出
其它输出
+5%
典型
+8%
M a x
负载
曲线
0
Typ
输出电压精度(%)
输出电压精度(%)
+12%
+2.0%
Min
-5.0%
+3%
典型负
M a x
载曲线
0
-2%
Ty p
+2.5%
Min
-2.5%
-7.5%
-12%
10
20
40
60
80
输出电流百分⽐（%）
（标称输⼊电压）
100
10
20
40
60
80
输出电流百分⽐（%）
（标称输⼊电压）
100
图(1)
温度降额曲线图
120
输出功率百分⽐(%)
100
80
60
安全 工 作区
40
20
0
-40
0
40
85105
环境温度(℃)
图(2)
效率Vs输出负载( Vin=5V )
效率Vs输⼊电压(满载)
B0505LS-1WR3
100
95
90
90
80
85
70
80
60
效率(%)
效率(%)
B0505LS-1WR3
100
75
70
50
40
65
30
60
20
55
50
10
0
4.6 4.7 4.8 4.9 5.0 5.1 5.2 5.3 5.4 5.5
输⼊电压(V)
该版权及产品最终解释权归兴宁市易成电子科技有限公司所有
10 20
30
40
50
60 70
80
90 100
输出电流百分⽐(%)
第4页 共6页 版本:V1.0
效率Vs输⼊电压(满载)
效率Vs输出负载(Vin=12V)
B1205LS-1WR3
100
100
95
90
90
80
85
70
80
60
效率(%)
效率(%)
B1205LS-1WR3
75
70
50
40
65
30
60
20
55
50
10
0
10.8 11.1 11.4 11.7 12.0 12.3 12.6 12.9 13.2
10
20
30
输⼊电压(V)
效率Vs输⼊电压(满载)
50
60
70
80
90 100
80
90
效率Vs输出负载(Vin=24V)
B2405LS-1WR3
B2405LS-1WR3
100
100
95
90
90
80
85
70
80
75
60
效率(%)
效率(%)
40
输出电流百分⽐(%)
70
65
50
40
30
60
20
55
10
50
21.6 22.0 22.5 23.0 23.5 24.0 24.5 25.0 25.5 26.0 26.5
0
10
20
30
输入电压(V)
40
50
60
70
100
输出电流百分比(%)
产品外观尺⼨及引脚定义、建议印刷版图
1)外观尺⼨
10.16[0.400]
4.10[0.161]
0.5[0.020]
2)引脚定义
正视图
1
2
4
5
侧
视
图
印字⾯
引脚
6
0.5[0.020]
0.3[0.012]
19.65[0.774]
双路
1
Vin
Vin
2
GND
GND
4
0V
-Vo
5
NoPin
0V
6
+Vo
+Vo
底视图
2
4
5
2.54[0.100]
12.70[0.500]
6
3)建议印刷版图
0.9[0.035]
6.00[0.236]
1
2.21±0 . 50
[0.087±0 . 020]
单路
1.00[0.039]
1
注：
单位(Units)：mm[inch]
端⼦截⾯公差：±0.10[0.004]
未标注之公差：±0.25[0.010]
该版权及产品最终解释权归兴宁市易成电子科技有限公司所有
单路输出
双路输出
2
4
5
6
1.00[0.039]
1
2
4
6
备注:栅格距离为：2.54*2.54mm
第5页 共6页 版本:V1.0
产品外围推荐电路
1.典型应⽤
对于纹波噪⾳要求⼀般的场合，可在输⼊端和输出端各并联⼀颗滤波电容，外接电路如下图（3）所⽰,但应注意选⽤合适的滤
波电容。若电容太⼤，很可能会造成启动问题。对于每⼀路输出，在确保安全可靠⼯作条件下，其滤波电容的推荐值详⻅表(1)。
正负双路
+ Vin
4
1
Cin
GND
DC
DC 5
2
6
Cout
Cout
-Vo
0V
+Vo
单路
+ Vin
1
Cin
GND
0V
4
DC
DC Cout
2
+Vo
6
Vin
(VDC)
Cin
3.3
4.7uF/16V
3.3
10uF/16V
±3.3
4.7uF/16V
5
4.7uF/16V
5
10uF/16V
±5
4.7uF/16V
12
2.2uF/25V
9
2.2uF/16V
±9
1uF/25V
单路输出
双路输出
Cout
(VDC)
(VDC)
Cout
15
2.2uF/25V
12
2.2uF/25V
±12
1uF/25V
24
1uF/50V
15
1uF/25V
±15
0.47uF/25V
---
---
24
1uF/50V
±24
0.47uF/50V
图(3)
表(1)
2.EMC解决⽅案推荐电路
对于纹波噪⾳要求严格的场合，外接电路请参考图(4)所⽰,其滤波电容及电感的推荐值详⻅表(2)。
正负双路
+Vin
LDM
1
C1 C2
GND
4
DC
DC 5
2
6
C3
C4
-Vo
EMC推荐电路参数值表(2)
0V
+Vo
CY
单路
+Vin
EMI
LDM
1
C1 C2
GND
4
DC
DC
2
6
0V
C1/C2
4.7uF/25V
CY
270pF/2kV
C3
⻅表(1)中Cout参数
C4
⻅表(1)中Cout参数
LDM
6.8uH
C3
+ Vo
备注:若实际使⽤过程中，对EMI要求很⾼，建议添加CY电容。
CY
图(4)
产品使⽤注意事项
输⼊要求:确保供电电源的输出电压波动范围不要超出DC/DC模块本⾝的输⼊要求,输⼊电源的输出功率必须⼤于DC/DC
模块的输出功率;
输出负载要求:尽量避免空载使⽤,当负载的实际功耗⼩于模块的输出额定功率的10 %或有空载现象，建议在输出端外接假
2
负载,假负载(电阻)可按照模块额定功率的5~10%计算,电阻值=Uo/(Po * 10%);
输出端外接电容其容值不宜过⼤，否则容易造成模块启动时过流或启动不良；
除特殊说明外，本⼿册所有指标都在Ta=25℃，湿度
