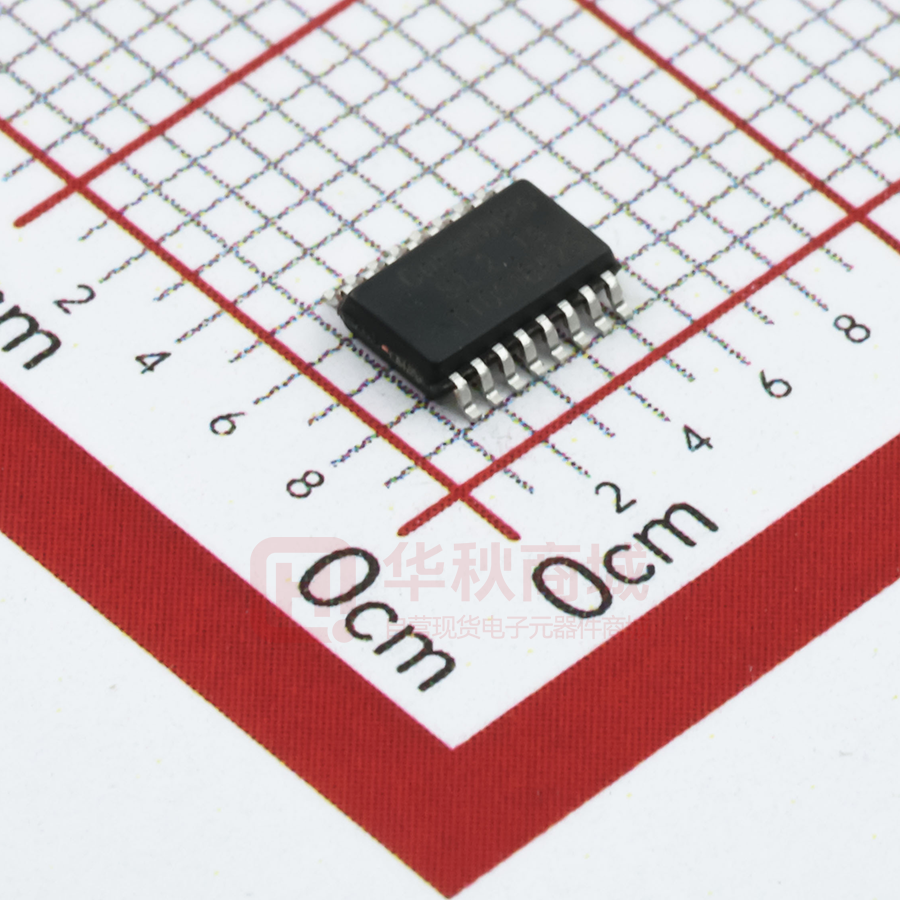

SL2.1S

USB2.0 HUB 控制器集成电路 USB 2.0 HIGH SPEED 4-PORT HUB CONTROLLER SL2.1S 数据手册 Data Sheet 深圳市和芯润德科技有限公司　　　　　　　　　　　　　　　　　　Ｖ１．０ CoreChips ShenZhen CO.,Ltd 内容目录 第一章 管脚分配 ......................................................................................... 3 1.1 SL2.1S 管脚图 ................................................................................................................ 3 1.2 SL2.1S 管脚定义 ............................................................................................................ 4 第二章 功能叙述 ......................................................................................... 5 2.1 综述 ................................................................................................................................. 5 2.2 充电支持 ......................................................................................................................... 5 第三章 电气特性 ......................................................................................... 5 3.1 极限工作条件 ................................................................................................................ 5 3.2 工作范围 ........................................................................................................................ 6 3.3 直流电特性 .................................................................................................................... 6 3.4 HS/FS/LS 电气特性 ........................................................................................................ 6 3.5 ESD 特性......................................................................................................................... 6 附录一 封装 ................................................................................................. 7 表格目录 表格 1: 最大额定值 .................................................................................... 5 表格 2: 工作范围 ........................................................................................ 6 表格 3: 直流电特性 .................................................................................... 7 插图目录 图 1：SL2.1S 管脚图 ................................................................................. 3 图 2：附录 封装图 ................................................................................... .7 深圳市和芯润德科技有限公司　　　　　　　　　　　　　　　　　　Ｖ１．０ CoreChips ShenZhen CO.,Ltd 第一章 管脚分配 SL2.1S 管脚图 图 1：SL2.1S 管脚图 深圳市和芯润德科技有限公司　　　　　　　　　　　　　　　　　　Ｖ１．０ CoreChips ShenZhen CO.,Ltd SL2.1S 管脚定义 管脚名称 16 Pin# DM2 1 B DP2 2 B DM1 3 B DP1 4 B UDM 5 B UDP 6 B VDD5 7 P VSS 8 P VDD33 9 P VDD18 10 P XOUT 11 O XIN 12 I DM4 13 P DP4 14 P DM3 15 B DP3 16 B 注释： Die IO 类型 定义 下行口 2 的USB DM信号 下行口 2 的USB DP信号 下行口 1 的USB DM信号 下行口 1 的USB DP信号 上行口的USB DM信号 上行口的USB DP信号 5v输入 芯片地 内部 3.3v 内部 1.8v 晶振输出 晶振输入 下行口 4 的USB DM信号 下行口 4 的USB DM信号 下行口 3 的USB DM信号 下行口 3 的USB DP信号 ，输出；I 输入；B 双向；P 电源/接地； O 深圳市和芯润德科技有限公司　　　　　　　　　　　　　　　　　　Ｖ１．０ CoreChips ShenZhen CO.,Ltd 第二章 功能叙述 2.1 综述 SL2.1S 是一颗高集成度,高性能,低功耗的 USB2.0 集线器主控芯片；该芯片 采用 STT 技术,单电源供电方式，芯片供电电压为 5v, 内部集成 5V 转 3.3V,只需 在外部电源添加滤波电容；芯片自带复位电路，低功耗技术让他更加出众。 完美支持 USB2.0 高速(480MHz),USB2.0 全速(12MHz),和低速模式(1.5MHz) ＳＬ２．１Ｓ外部需使用１２Ｍ晶体振荡。 集成 12MHz-to-480MHz PPL(Phase Lock Loop) 采用 Single Transaction Translator (STT)技术,是*TT 系列中最具成本和效率方案 支持自供电到总线供电的自动枚举切换 2.2 充电支持 SL2.1S 支持标准的 BC1.2 充电协议。 第三章 电气特性 3.1 极限工作条件 表格 1: 最大额定值 符号 参数 最小值 最大值 单位 VDDM Power Supply -0.5 +5.5 V VIN Input Voltage for digital I/O -0.5 +5.5 V Input Voltage for USB signal (DP, DM) pins -0.5 +3.6 V Storage Temperature under bias -60 +100 ℃ VINUSB TS FOSC Frequency 12 MHz ± 0.05% 深圳市和芯润德科技有限公司　　　　　　　　　　　　　　　　　　Ｖ１．０ CoreChips ShenZhen CO.,Ltd 3.2 工作范围 符号 参数 表格 2: 工作范围 最小值 典型 最大值 单位 VDD Power Supply 4.0 5.0 5.25 V VIND Input Voltage for digital I/O pins -0.5 3.3 5.5 V Input Voltage for USB signal (DP, DM) pins 0.5 3.3 5.25 V 0 - 70 ℃ VINUSB TA Ambient Temperature 3.3 直流电特性 符号 参数 表格 3: 直流电特性 最小值 典型 最大值 单位 IDD Supply Current 50 - 120 mA ISUS Suspend Current - - 2.5 mA 3.4 HS/FS/LS 电气特性 参看 USB2.0 标准。 3.5 ESD 特性 本芯片端口 ESD 能力为±4KV(HBM)。 深圳市和芯润德科技有限公司　　　　　　　　　　　　　　　　　　Ｖ１．０ CoreChips ShenZhen CO.,Ltd 附录 封装 SL2.1S SSOP16 图 2：封装尺寸图 深圳市和芯润德科技有限公司　　　　　　　　　　　　　　　　　　Ｖ１．０
