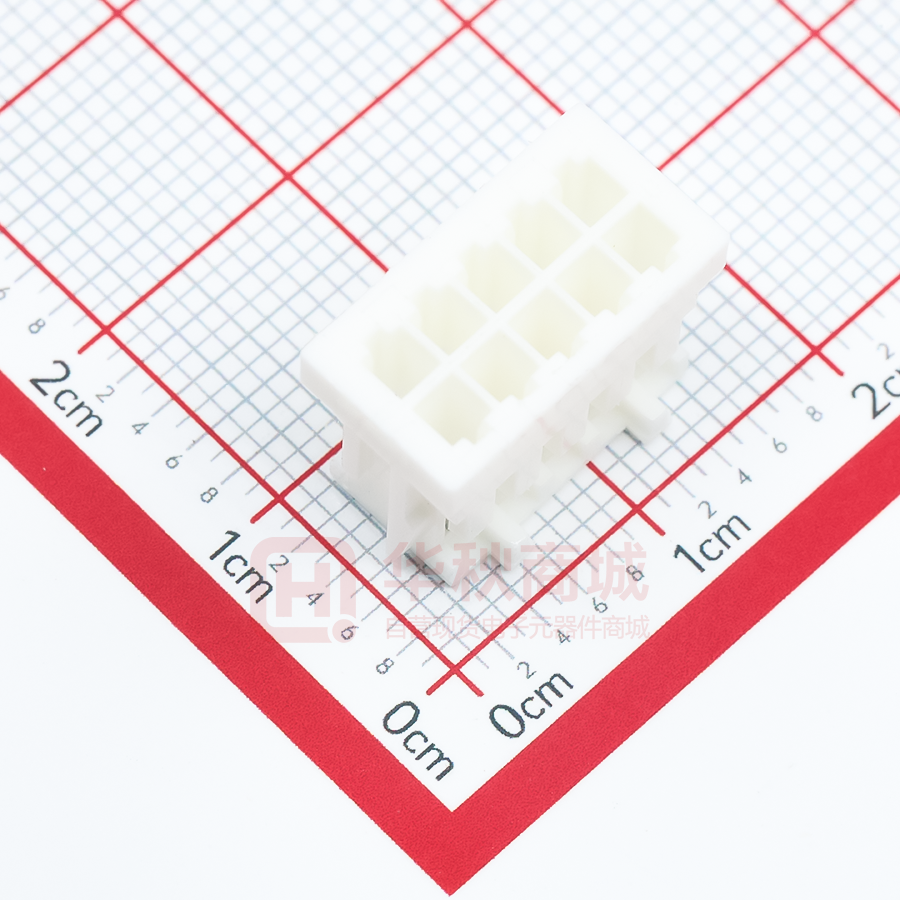

HC-XHD-2*5Y

1 2 4 3 5 A 2 3 4 5 6 7 8 9 10 11 12 HC-XHD-2x2Y HC-XHD-2x3Y HC-XHD-2x4Y HC-XHD-2x5Y HC-XHD-2x6Y HC-XHD-2x7Y HC-XHD-2x8Y HC-XHD-2x9Y HC-XHD-2x10Y HC-XHD-2x11Y HC-XHD-2x12Y Dimensions mm A B 2.50 7.50 5.00 10.00 7.50 12.50 10.00 15.00 12.50 17.50 15.00 20.00 17.50 22.50 20.00 25.00 22.50 27.50 25.00 30.00 27.50 32.50 B Part NO. C Circuit C B A SPECIFICATIONS 1、Current Rating: 3A AC, DC 2、Voltage Rating: 250V AC, DC 3、Temperatuer Range: -25℃~ +85℃ 4、Contact Resistance: 30mΩ Max 5、Insulation Resistance：1000mΩ Min 6、Withstanding Voltang：800V AC/minute 7、Material: PA66 UL94-VO GENERL TOLERANCE 1 2 1 初版发行 序号 No. 变更内容 MODIFY CONTENT 日 期 MODIFY DATE 3 DIM TOL X.X ±0.30 X.XX ±0.20 X.XXX ±0.10 Angle ±3.0° 制 图 DRAWING 审 核 CHECK 批 准 APPROVAL 比 例 SCALE 投 影 Projection 4 深圳市华灿天禄电子有限公司 ShenzhenhuacantianluELECTRONICS CO.,LTD 产品名称 TITLE 产品料号 PART NO. 材 料 MATERIAL 2.50 双排 孔座 HC-XHD-2xNY 5 版 本 REV. 单 位 UNITS 页 次 SHEET A mm 1/1
