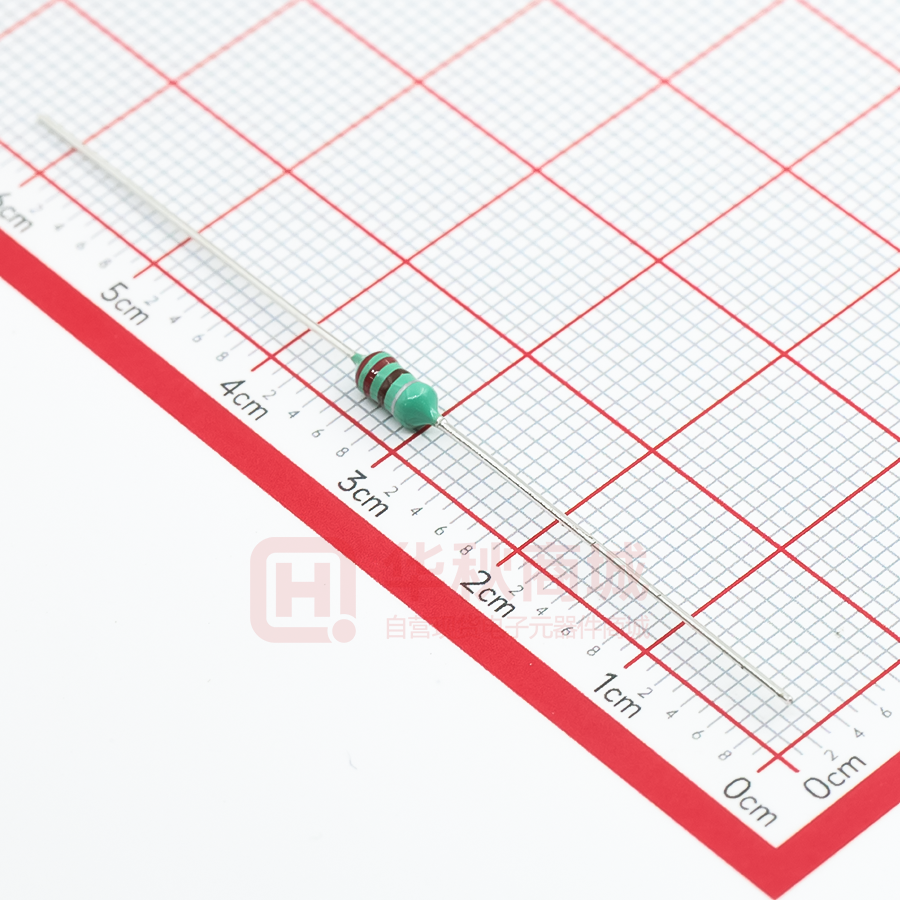

LGA0307-221KP52E

ROHS&HF  承 认 书 SPECIFICATION FOR APPROVAL 客户名称： Customer 品 名： Part name 规 色码电感器 Axial color code inductor 格： LGA 0307-XXX X X XX E Product SPEC 版 本 号： V1.4 Version 日 期： 2021/10/14 Date 客户 Customer 确认 Approval 检验 审核 Inspector Checker 批准 Approver 制造 Manufacturer 确认 Approval 拟制 审核 批准 Designer Checker Approver 夏少平 贺义勇 张惠霞 1、订货代码 HOW TO ORDER 举例 For example LGA 0307 — 1R8 K B A A: C D P E 52 E F G B: 尺 寸 Dimensions（mm） 产 品 类 别※ Product type LGA 轴向色码电感器 Axial color code inductor C: 标称电感量 Inductance (μH) 前两位数字为有效数字，后一位数字表示 零的个数。 The first two digits are significant, and the third digit is number of zeros. *例如 For example： 100=10μH 101=100μH 5R6=5.6μH R47=0.47μH 类型 Type 外径 Dmax 体长 Lmax 0307 2.8 7.0 D: 感量偏差 Tolerance J 5.0% K 10% M 20% F： E: 编带 Tape& reel 散包装 Bulk 包装方式 Packaging style 盒带包装 P Ammo 卷带包装 T Reel 直脚轴向 F Axial 直脚成型 L Straight lead formed 弯脚成型 V Bent lead formed 弯脚 K 型 VK Bent lead K formed 编带 Tape& reel 引脚形式 Lead configuration 编带内距：26mm 26 Tape width: 编带内距：52mm 52 Tape width: 05 07 10 引脚成型 Formed lead 12 15 17 20 G: E 空格 Blank 备注 Remark 无铅 Lead Free 含铅 Lead Contained Page 1 of 7 引脚脚距：5.08mm Formed lead pitch: 引脚脚距：7.5mm Formed lead pitch: 引脚脚距：10.0mm Formed lead pitch: 引脚脚距：12.5mm Formed lead pitch: 引脚脚距：15.0mm Formed lead pitch: 引脚脚距：17.5mm Formed lead pitch: 引脚脚距：20.0mm Formed lead pitch: 2、外形尺寸 EXTERNAL DIMENSIONS 尺 寸 Body size（mm） 类型 Type φD≤ L≤ t=t 0.6 φd H≥ 0 轴向（Axial） 直脚成型（L type） LGA0307 2.8 7.0 t 0=10； 12.5 0.50 0.05 20 弯脚成型（V type） Page 2 of 7 弯脚 K 型（VK type） 3、色码标记代号 MARKING 标称电感量 Nominal inductance（μH） 第一色环 1 color zone 第二色环 2 color zone 第三色环 3 color zone 第一数字 1st digit 第二数字 2nd digit 第三数字 3rd digit 0 0 × 100（1） 1 1 × 101（10） 2 2 × 102（100） 3 3 × 103（1000） 4 4 × 104（10000） 5 5 × 105（100000） 6 6 7 7 8 8 9 9 / / × 10-1（0.1） J：±5% / / × 10-2（0.01） K：±10% st 黑 Black 棕 Brown 红 Red 橙 Orange 黄 Yellow 绿 Green 蓝 Blue 紫 Purple 灰 Gray 白 White 金 Gold 银 Silver 感量偏差 Tolerance nd rd 第四色环 4 color zone th M：±20% *例如 e.g. ： 标称电感量及偏差为 22uH,±5%的电感器其色码为：红+红+黑+金； If nominal inductance & tolerance is22uH,±5%, respectively red+red+black+gold should be marked; 标称电感量及偏差为 1.0uH,±10%的电感器其色码为：棕+黑+金+银； If nominal inductance & tolerance is 1.0uH,±10%, respectively brown+black+gold+silver should be marked; 标称电感量及偏差为 0.22uH,±20%的电感器其色码为：红+红+银+黑。 If nominal inductance & tolerance is 0.22uH,±20%, respectively red+red+silver+black should be marked. Page 3 of 7 4． 电性能参数及测试条件 ELECTRICAL CHARACTERISTICS & TEST CONDITIONS LGA0307 型电感器电性能参数及测试条件 LGA0307 TYPE INDUCTORS ELECTRICAL CHARACTERISTICS & TEST CONDITIONS LGA0307 类型 Type 电感量 Inductance （μH） LGA0307-R22 LGA0307-R27 LGA0307-R33 LGA0307-R39 LGA0307-R47 LGA0307-R56 LGA0307-R68 LGA0307-R82 LGA0307-1R0 LGA0307-1R2 LGA0307-1R5 LGA0307-1R8 LGA0307-2R2 LGA0307-2R7 LGA0307-3R3 LGA0307-3R9 LGA0307-4R7 LGA0307-5R6 LGA0307-6R8 LGA0307-8R2 LGA0307-100 LGA0307-120 LGA0307-150 LGA0307-180 LGA0307-220 LGA0307-270 LGA0307-330 LGA0307-390 LGA0307-470 LGA0307-560 LGA0307-680 LGA0307-820 LGA0307-101 LGA0307-121 LGA0307-151 LGA0307-181 LGA0307-221 LGA0307-271 LGA0307-331 LGA0307-391 LGA0307-471 LGA0307-561 LGA0307-681 LGA0307-821 LGA0307-102 0.22 0.27 0.33 0.39 0.47 0.56 0.68 0.82 1.0 1.2 1.5 1.8 2.2 2.7 3.3 3.9 4.7 5.6 6.8 8.2 10 12 15 18 22 27 33 39 47 56 68 82 100 120 150 180 220 270 330 390 470 560 680 820 1000 测试仪器 Test equipment 误差 Tolerance Q （min） 直流电阻 RDC （Ω）max 测试频率 Test frequency （MHz） 0.40 0.43 0.48 0.51 0.56 0.61 0.67 0.74 0.80 0.90 1.0 1.1 1.2 1.3 1.4 1.6 1.7 1.9 2.0 2.2 2.5 2.5 2.8 3.1 3.4 3.8 4.1 4.5 4.9 5.3 5.8 6.3 7.0 13.0 15.0 16.0 17.0 19.0 20.0 22.0 24.0 26.0 28.0 30.0 33.0 35 40 M： ±20% K： ±10% 50 J： ±5% HP4285A (HP4286A，HP4287A) HP4338B 环境温度 18～25℃ Ambient temperature 环境湿度 45%~75% Ambient humidity # 特殊要求的产品可以根据客户要求生产 The products can be customized according to customer requirement. Page 4 of 7 25.2 7.96 2.52 0.796 自谐频率 SRF （MHz）min 额定电流 Rated current IDC（mA）max 144 131 121 110 100 94 65 56 48 37 25 21 19 17 13 9.6 7.2 6.3 6.3 6.3 6.2 5.7 5.3 4.8 3.8 3.5 3.3 3.0 2.8 2.6 2.4 2.25 2.10 1.95 1.85 1.40 400 380 370 350 330 320 310 290 270 260 250 240 230 220 210 200 190 180 175 165 160 150 145 140 130 125 120 115 110 105 100 95 90 90 85 80 75 65 60 55 82 50 45 40 40 HM9461 HP42841A 150 5．可靠性试验项目及要求： ITEM AND REQUIREMENT OF RELIABILITY TEST 项目 Item 性能要求 Specification 试验条件及方法 Test methods and remarks 工作温度范围 1 Operating temperature range 2 Storage temperature range -25～+85℃ 储存温度范围 3 外观和外形尺寸 Appearance & dimensions +5～+35℃ 符合产品规范和公差要求 Conformity to the product specification 目测，精度不低于 0.02 ㎜的游标卡尺测量 Eyeball; vernier calliper with precision no lower than 0.02mm 4 L 值、Q 值 Inductance、Q 在规定的允许范围内 Within the specified tolerance 电感量和 Q 值在规定的测试频率下，用 HP4285A 进行测试。 Condition: at specified test frequency. Test equipment：HP4285A 5 直流电阻 DC resistance 在规定的允许范围内 Within the specified tolerance 测试仪器：HP4338B Test equipment：HP4338B 6 自谐振频率 Self-resonance frequency 在规定的允许范围内 Within the specified tolerance 测试仪器:射频/阻抗材料分析仪 HP4291A Test equipment：HP4291A 7 额定电流 Rated current 在规定的允许范围内 Within the specified tolerance 8 引出端强度 Terminal strength 9 耐焊接热 Resistance to soldering heat ΔL/L ≤±5% ΔQ/Q ≤±20% 焊锡温度: 270±5℃ 浸锡时间：10±1s 恢复时间：1～2 小时 Tin review: 270±5℃ Duration: 10±1s Recovery: 1～2hours 10 可焊性 Solder ability 引线的表面圆周覆盖率不小于 95% Leads shall be at least 95% areas covered with a new solder coating. 焊锡温度: 250±5℃ Tin review: 250±5℃ 11 标记耐溶剂性 Resistance to solvent 标志无可见损伤 There shall be no evidence of damage 溶剂温度：25±5℃ Solvent temperature: 25±5℃ 将棉球和样品浸在溶剂中 1min，在样品有标志部位用棉球擦 3 次。 There shall be put the cotton ball and sample steep in dissolvent 1min, at sample’s notation area brush 10 times, repeat 3 times 无弧光、击穿或损伤。 There shall be no arc, breakdown or damage. 在外封和引线间施加直流电压 500V，持续 60 秒。 Apply 500VDC between outer coating and terminal for 60sec. IR≥100MΩ 在外包封和引线间施加直流电压 500V，持续 60 秒。 Apply 500VDC between outer coating and terminal for 60sec. ΔL/L ≤±5% ΔQ/Q ≤±20% 以 20℃电感量为基准,在-25℃—+85℃测量电感量 Measurement shall be made at an ambient temp of –25℃—+85℃ reference inductance shall be measured at 20℃. ΔL/L ≤±10% ΔQ/Q ≤±30% 温度：85±2℃，试验时间：96 小时 Test temperature：85±2℃，Time：96hours 12 13 14 15 介质耐压 Dielectric Withstanding Voltage 绝缘电阻 Insulation resistance 温度特性 Temperature characteristic 高温试验 High temperature life test 外观无可见损伤、引线不断 There shall be no evidence of damage during the test and the lead no breakage. 电感值变化 10%、温升 20℃以内的最大直流电流。 The maximum DC value having inductance within 10% and temperature increase within 20℃ by the application of DC bias. 拉力：沿轴向施加 2kgf,持续时间：5s Pull: adding 2kgf down axial Duration: 5s 弯折循环：在靠近端子末端将引线弯折 90 度后还原持续 5s，再向 反方向重复一次为一个循环。重复 2 次 Bucking cycle: buck lead 90°at the end of closing terminal and then reset keeping 5s, redoing one time at the counter is one cycle. Repeat two times. 浸锡时间: 2±0.5s Duration: 2±0.5s 备注：1、如无特别指定时，电性能测试应在常温、常湿中恢复 1~2 小时，然后立即测试。 2、若测试结果有争议时，仲裁试验结果用标准大气条件为：温度：25±1℃，相对湿度 48%~52%，气压：86~106kPa。 Note：1. In the event of no special requirement, the measurement shall be conducted immediately after a recovery of 1~2 hours under the standard condition. 2. In the event of any dispute, the standard condition for arbitration shall be as follows: 25±1℃ of temperature, 48%~52% RH and 86~106kPa air pressure. Page 5 of 7 6．包装方式 PACKAGING STYLE ● 编带尺寸 Taping dimensions 编带方式 Tape style 编带内距:26 Tape width 编带内距:52 Tape width 单位 UNIT：mm L Z 26±1.0 0.8 Max 52 +2.0 -1.0 ● 卷带包装尺寸 Tape & reel packaging dimensions Page 6 of 7 1.2 Max ∣L1-L2∣ 1.0 Max ● 盒带包装尺寸 Ammo packaging dimensions  包装盒尺寸 Dimensions of box A 尺寸 Dimensions（±5mm） B C 52 75 60 256 26 50 110 256 盒带包装 Ammo 卷带包装 Tape & reel 散包装 Bulk 2000 4000 1000 编带类型 Tape type  单位 UNIT：mm 包装数量 Packaging quantity 包装方式 Packaging style 包装数量 Quantity # 可根据用户需求包装 Packaging according to customer’s requirement Page 7 of 7
