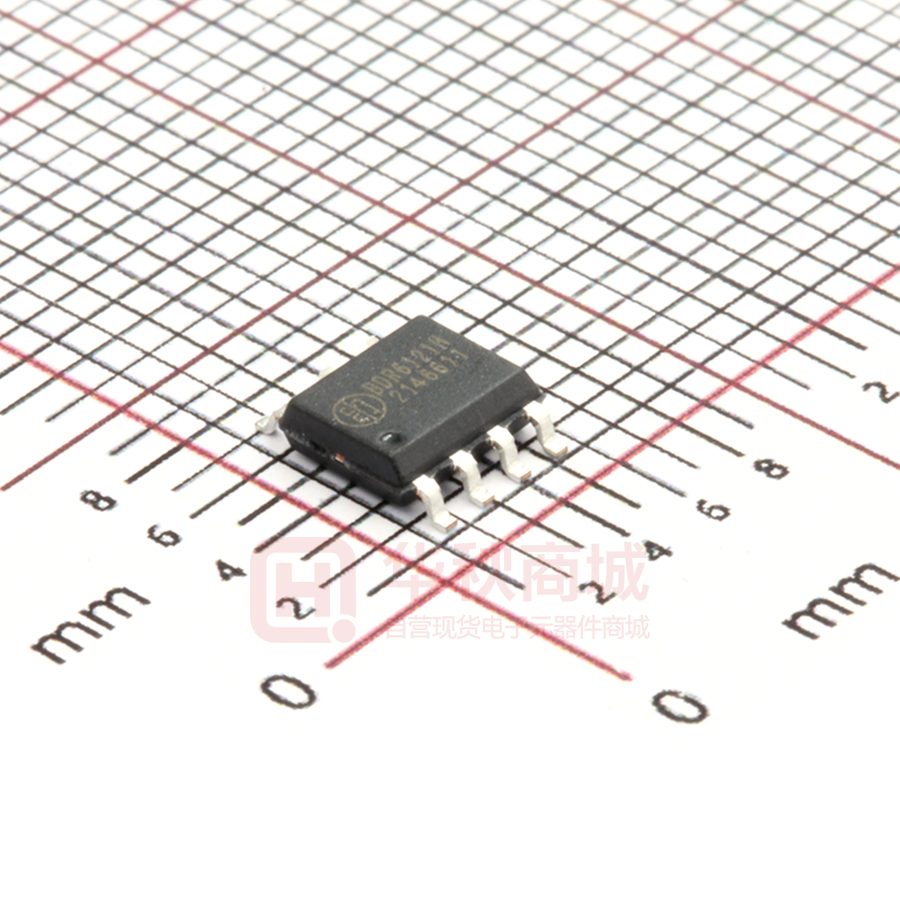

BDR6121H

BDR6121H 直流电机驱动芯片 产品概述 特征 BDR6121H 是一款直流有刷电机驱动 IC，适用于 电子锁、电动牙刷、玩具、消费类产品以及其它低 压或者电池供电运动控制产品。 BDR6121H 输出 DC 峰值电流达到 3A，连续电流 1.55A；VDD 工作范围是 2.2~ 7.5V。 • 工作电压范围 - VDD=2.2V to 7.5V - （2 到 4 节 AA 或 AAA 电池） • 具迟滞的过热保护（OTSD） • 低导通电阻~0.45 欧姆 BDR6121H 有一组 PWM（INA-INB）输入，低输出 内阻，采用 SOP8 封装。内部集成过流保护、欠压保 护和内置迟滞热效应过流保护功能。 应用 • 电子锁 • 电动牙刷 • 消费类电机驱动 框图 VDD 4 VDD Level shifter INA 2 8 VOUTA Control logic / Gate driver GND GND VDD VDD 5 VOUTB Level shifter INB 3 OTSD GND 7 GND 图 1. 内部原理框图 Tel: 0755-23505821 Web: http://www.bdasic.com BDR6121H 应用电路 1 MCU 2~4节 节 节 AA or AAA NC OUTA 8 2 INA GND 7 3 INB NC 6 4 VDD OUTB 5 C1 M C2 BDR6121H 图 2. 应用原理图 *C1 必须尽可能的靠近 BDR6121H(
