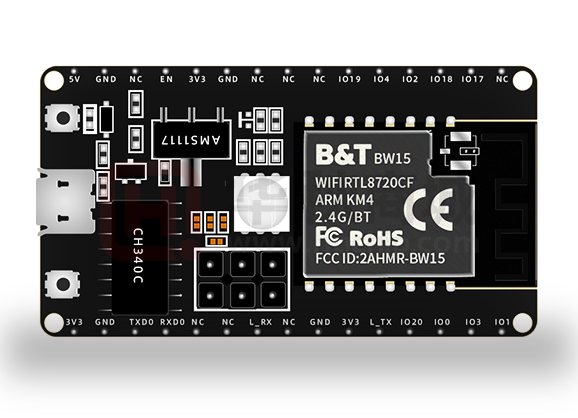

BW15(Development Board)

深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 规格书 802.11 b/g/n Wi-Fi + BLE 4.2 Kit BW15-Kit开发板 Version: V1.0 第 1 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 免责申明和版权公告 本文中的信息，包括供参考的 URL 地址，如有变更，恕不另行通知。 文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵 权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。本文档不负任何责 任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。本文档在此未以禁止反 言或其他方式授予任何知识产权使用许可，不管是明示许可还是暗示许可。 文中所得测试数据均为博安通实验室测试所得，实际结果可能略有差异。 Wi-Fi 联盟成员标志归 Wi-Fi 联盟所有。 文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。 最终解释权归深圳市博安通股份科技有限公司所有。 注 意 由于产品版本升级或其他原因，本手册内容有可能变更。深圳市博安通股份科技有 限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本手册 仅作为使用指导，深圳市博安通股份科技有限公司尽全力在本手册中提供准确的信息， 但是深圳市博安通股份科技有限公司并不确保手册内容完全没有错误，本手册中的所有 陈述、信息和建议也不构成任何明示或暗示的担保。 第 2 页 共 16 页 文件制定/修订/废止履历表 版本 日期 V1.0 2020.11.7 制定/修订内容 初稿 制定 核准 李晓呈 第 1 页 共 13 页 目录 一、 产品概述.......................................................................................................................................... 7 二、 电气参数.......................................................................................................................................... 9 三、 外观................................................................................................................................................ 11 四、管脚定义.......................................................................................................................................... 11 五、原理图.............................................................................................................................................. 14 六、设计指导.......................................................................................................................................... 14 八、包装信息.......................................................................................................................................... 15 九、联系我们.......................................................................................................................................... 15 第 2 页 共 13 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 一、 产品概述 BW15-Kit开发板是安信可针对BW15模组而设计的一款核心开发板，该开发板延续了 NodeMCU开 发板的经典设计，引出全部I/O至两侧的排针，开发者可以根据自己的需求连接外设。使用面包板 进行开发和调试时，两侧的标准排针可以使操作更加简单方便。 BW15 模块是由博安通开发的，BW15 是一款高度集成的 Wi-Fi 和蓝牙 SOC 模块，主 芯片 RTL8720CF 是一款支持 2.4GHz 无线 LAN（WLAN）和蓝牙低功耗（v4.2）的高集成低功耗芯 片； 它在单个芯片中结合了 Real-M300 MCU，WLAN MAC，具有 1T1R 功能的 WLAN基带。 它还提 供了可配置的 GPIO，这些 GPIO 被配置为数字外设，以用于不同的应用和控制用途。 BW15 还集成了内部存储器，可实现完整的 WIFI 和 BLE4.2 协议功能。 嵌入式内存配置还支 持简单的应用程序开发。 特性  支持 802.11 b/g/n 1x1，2.4GHz  支持高达 20MHz / 40MHz 的 MCS7  低功耗架构  支持低功率发射/接收，适合短距离应用  低功耗信标监听模式，低功耗接收模式，低功耗挂起模式  内置 AES/SHA 硬件引擎  内置 2MB Flash  支持 BLE4.2 BQB  支持中央和外围模式  WIFI 和 BT 之间的内部共存机制共享同一天线  支持 STA/AP/STA+AP 工作模式  支持安卓、IOS 的 Smart Config（APP）/AirKiss（微信） 一键配网  支持串口本地升级和远程固件升级（OTA）  通用 AT 指令可快速上手 第 7 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 主要参数 表1 主要参数说明 模块型号 BW15 封装 SMD-16 尺寸 24*16*3(±0.2)MM 天线形式 天线形式 板载 PCB 天线/IPEX 天线 频谱范围 2400 ~ 2483.5MHz 蓝牙 Bluetooth4.2 BLE 蓝牙频率 2.402GHz -2.480GHz 工作温度 -40 ℃ ~ 85 ℃ 存储环境 -40 ℃ ~ 125 ℃ , < 90%RH 供电范围 供电电压 3.0V ~ 3.6V，供电电流 >500mA 支持接口 UART/GPIO/ADC/PWM/IIC/SPI 第 8 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 二、 电气参数 电气特性 BW15系列模块是静电敏感设备，在搬运时需要采取特殊预防措施 绝对最大额定值 任何超过下列绝对最大额定值都可能导致芯片损坏 名称 最小值 典型值 最大值 单位 Micro USB 供电电压 4.75 5.0 5.25 V 供电电压 2.6 3.3 3.6 V 工作温度 -40 - +85 ℃ 储存温度 -40 - +125 ℃ WIFI 射频性能 描述 工作频率 典型值 单位 2400 ~ 2483.5 MHz 输出功率 11n 模式下，PA 输出功率为 15±2 dBm 11g 模式下，PA 输出功率为 16±2 dBm 11b 模式下，PA 输出功率 18±2 dBm 第 9 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 接收灵敏度 CCK, 1 Mbps ＜＝-98 dBm CCK, 11 Mbps ＜＝-90 dBm 6 Mbps (1/2 BPSK) ＜＝-94 dBm 54 Mbps (3/4 64-QAM) ＜＝-77 dBm HT20 (MCS7) ＜＝-74 dBm 典型值 单位 2400 ~ 2483.5 MHz 蓝牙射频性能 描述 工作频率 输出功率 PA 输出功率为 7±2 dBm ＜＝-92 dBm 接收灵敏度 接收灵敏度 功耗 下列功耗数据是基于 3.3V 的电源、25°C 的周围温度，并使用内部稳压器测得。  所有测量均在没有 SAW 滤波器的情况下，于天线接口处完成。  所有发射数据是基于 90% 的占空比，在持续发射的模式下测得的。 模式 最小值 典型值 最大值 单位 传送 802.11b, CCK 11Mbps, POUT=+17dBm - 250 - mA 传送 802.11g, OFDM 54Mbps, POUT =+15dBm 传送 802.11n, MCS7, POUT =+13dBm - 210 - mA - 195 - mA 接收802.11b,包长1024 字节, -80dBm - 50 - mA 第 10 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 接收802.11g,包长1024 字节, -70dBm - 56 接收802.11n,包长1024 字节, -65dBm - 56 - mA Modem-Sleep① - 20 - mA Light-Sleep② - 2 - mA Deep-Sleep③ - 28 - uA Power Off - 0.5 - uA - mA 三、 外观 四、管脚定义 BW15-Kit 开发板模组共接出 30 个接口，如管脚示意图，管脚功能定义表是接口定义。 第 5 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd BW15-Kit 管脚示意图 管脚功能定义表 脚序 名称 功能说明 1 IO1 GPIOA_1/UART1_OUT/PWM1 2 IO3 GPIOA_3/UART1_OUT/SPI_SCL/I2C_SDA/PWM3 3 I00 GPIOA_0/UART1_IN/EXT_32K/PWM0 4 IO20 GPIOA_20/SD_D1/SPI_M_D1/UART2_RTS/SPI_MISO/I2C_S DA/ PWM0 5 L_TX GPIOA_16/SD_D3/SPI_M_CLK/UART2_OUT/SPI_SCL/I2C_S DA/ PWM4 6 3V3 3.3V 供电（VDD）；最大 500mA 7 GND 接地 8 NC 空 9 L_RX GPIOA_15/SD_D2/SPI_M_CS/UART2_IN/SPI_CS/I2C_SCL/ PWM 3 10 NC 空 11 NC 空 12 RXD0 AT_UART_RX 13 TXD0 AT_UART_TX 14 GND 接地 15 3V3 3.3V 供电（VDD）；最大 500mA 第 5 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 16 NC 空 17 IO17 GPIOA_17/SD_CMD/SPI_M_D2/PWM5 18 IO18 GPIOA_18/SD_CLK/SPI_M_D3/PWM6 19 IO2 GPIOA_2/UART1_IN/SPI_CS/I2C_SCL/PWM2 20 IO4 GPIOA_4/UART1_CTS/SPI_MOSI/PWM4 21 IO19 GPIOA_19/SD_D0/SPI_M_D0/UART2_CTS/SPI_MOSI/I2C_S CL/ PWM7 22 NC 空 23 NC 空 24 NC 空 25 GND 接地 26 3V3 3.3V 供电（VDD）；最大 500mA 27 EN 芯片使能端 28 NC 空 29 GND 接地 30 5V 5V电源 第 5 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 五、原理图 六、设计指导 1、供电 （1）、推荐 3.3V 电压，峰值 500mA 以上电流 （2）、建议使用 LDO 供电；如使用 DC-DC 建议纹波控制在 30mV 以内。 （3）、DC-DC 供电电路建议预留动态响应电容的位置，可以在负载变化较大时，优化输出纹 波。 （4）、5V电源接口建议增加ESD器件。 2、天线布局要求 模组天线周边禁止放置金属件，远离高频器件。 第 5 页 共 16 页 深圳市博安通科技股份有限公司 中山市博安通通信技术有限公司 SHENZHEN B&T TECHNOLOGY Co.,Ltd ZHONGSHAN B&T TECHNOLOGYCo., Ltd 七、回流焊曲线图 八、包装信息 BW15-Kit 开发板的包装为插珍珠棉静电袋包装。 九、联系我们 官方官网：https://www.ai-thinker.com http://www.tech-now.com 开发 DOCS：https://docs.ai-thinker.com 官方论坛：http://bbs.ai-thinker.com 样品购买：https://anxinke.taobao.com 商务合作：sales@aithinker.com 技术支持：support@aithinker.com 公司地址：深圳市宝安区西乡固戍华丰智慧创新港 C 栋 410 联系电话：0755-29162996 第 5 页 共 16 页
