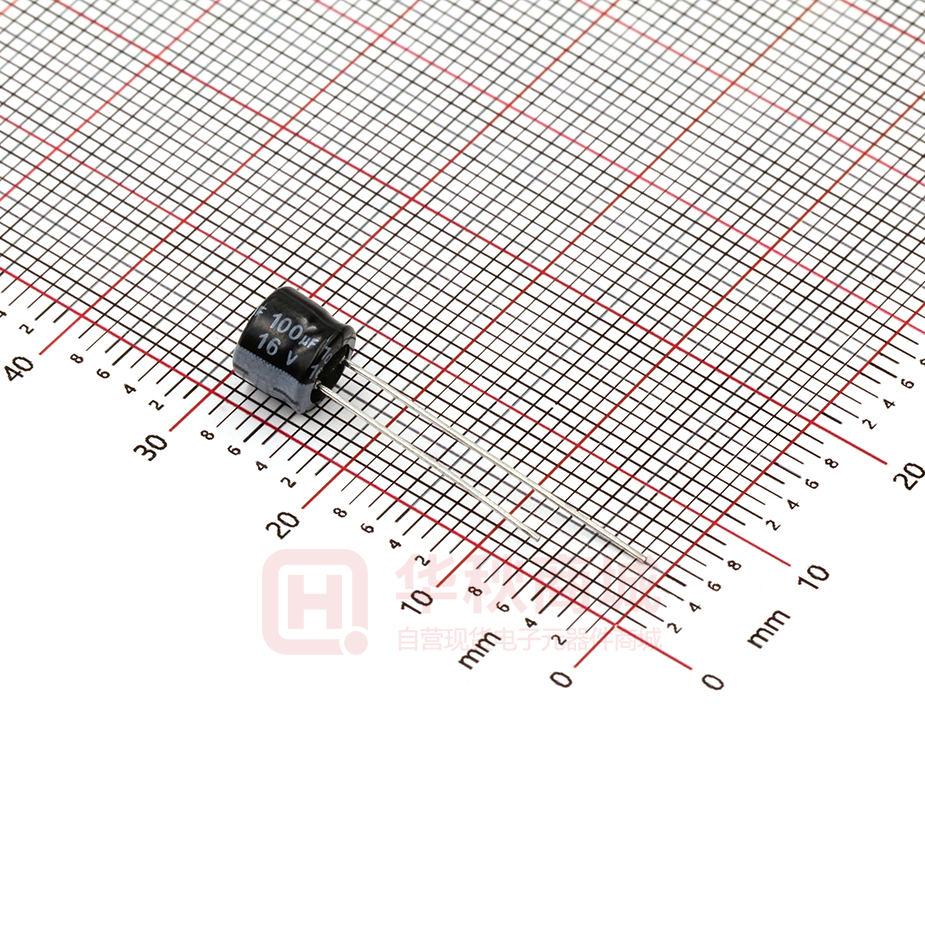

SSG101M1CBK-0605

铝电解电容器 SSG SSG 系列 特长／用途 ‧105℃、1,000小时寿命保证 ‧制品高度5mm之超小型制品 ‧符合RoHS指令 套管与标示颜色：深绿色／白色 规格表 项 目 工作温度范围 额定静电容量容许误差值 性 能 -40℃ ~ +105℃ ± 20% I = 0.01CV 或 3(µA/微安)之中任一个较大值以下(2 分钟后) I = 漏电流(µA/微安)、C = 额定静电容量(µF/微法拉)、V = 额定直流工作电压(V/伏特) 漏电流(20℃) 额定电压 损失角正切值(最大值) 损失角正切值(120 Hz, 20℃) 温度特性(120 Hz) 阻抗比 4 0.35 6.3 0.25 10 0.20 16 0.17 (120 Hz, 20℃) 25 0.15 阻抗比不可大于下表所列数值 额定电压 4 6.3 10 16 Z(-25℃)/Z(+20℃) 7 6 4 3 Z(-40℃)/Z(+20℃) 15 12 8 6 35 0.13 25 2 4 50 0.10 35 2 4 50 2 4 保证寿命时间 1,000 小时 4 ~ 6.3V：≦初始值的± 30%； 静电容量变化率 10 ~ 50V：≦初始值的± 25% 损失角正切值 ≦初始规格值的 200% 漏电流 ≦初始规格值 ＊于 105℃环境中供给容许纹波电流值与额定电压 1,000 小时后，待制品回复至 20℃的环境中进行量测时，需满足上列要求。 保证寿命时间：500 小时；其它试验项目与耐久性相同。 耐久性 高温无负荷特性 频率(Hz) 静电容量(µF/微法拉) ≦47 100 ~ 220 引线型 纹波电流与频率补正系数 60 (50) 120 500 1k 10k ≦ 0.75 0.80 1.00 1.00 1.15 1.08 1.34 1.20 1.50 1.30 寸法图 制品各项寸法 单位：毫米 φD 4 5 6.3 P 1.5 2.0 2.5 φd 0.45 α 1.0 β 0.5 尺寸：直径(φD)×长度(L)，(毫米/mm) 制品尺寸与容许纹波电流一览表 额定电压 VDC 静电容量 (µF/微法拉) 内容 4V (0G) φD×L mA 1 010 2.2 2R2 3.3 3R3 4.7 4R7 10 100 22 220 33 330 4×5 27 容许纹波电流：毫安/均方根值(mA/rms)，120 赫兹(Hz), 105℃ 6.3V (0J) φD×L mA 10V (1A) φD×L 4×5 mA 14 16V (1C) φD×L 25V (1E) mA φD×L 35V (1V) mA φD×L mA 4×5 10 13 4×5 11 4×5 12 4×5 4×5 14 4×5 15 4×5 17 5×5 20 4×5 23 5×5 27 5×5 27 6.3×5 31 6.3×5 46 21 5×5 27 5×5 30 6.3×5 42 6.3×5 46 30 5×5 34 6.3×5 40 6.3×5 52 6.3×5 52 6.3×5 48 6.3×5 58 470 4×5 34 5×5 36 6.3×5 43 101 5×5 50 6.3×5 56 6.3×5 70 220 221 6.3×5 74 7 8.7 4×5 47 mA 4×5 4×5 5×5 100 50V (1H) φD×L 产品编码说明 SSG系列 100微法拉 ± 20% 6.3V 长脚 透气式 6.3φ×5L SSG 101 M 0J BK - 0605 系列 额定静电容量 额定静电容量 容许误差值 额定电压 引线加工／包装型 式 胶盖型式 制品尺寸 注：如需了解更详细之介绍，请参阅目录第 139 页”引线型产品编码说明”。 184 本产品目录之规格如有变更恕不另行通知(Cat. 2023C2) 无铅引线与PET套管 制品引线与套管材质
