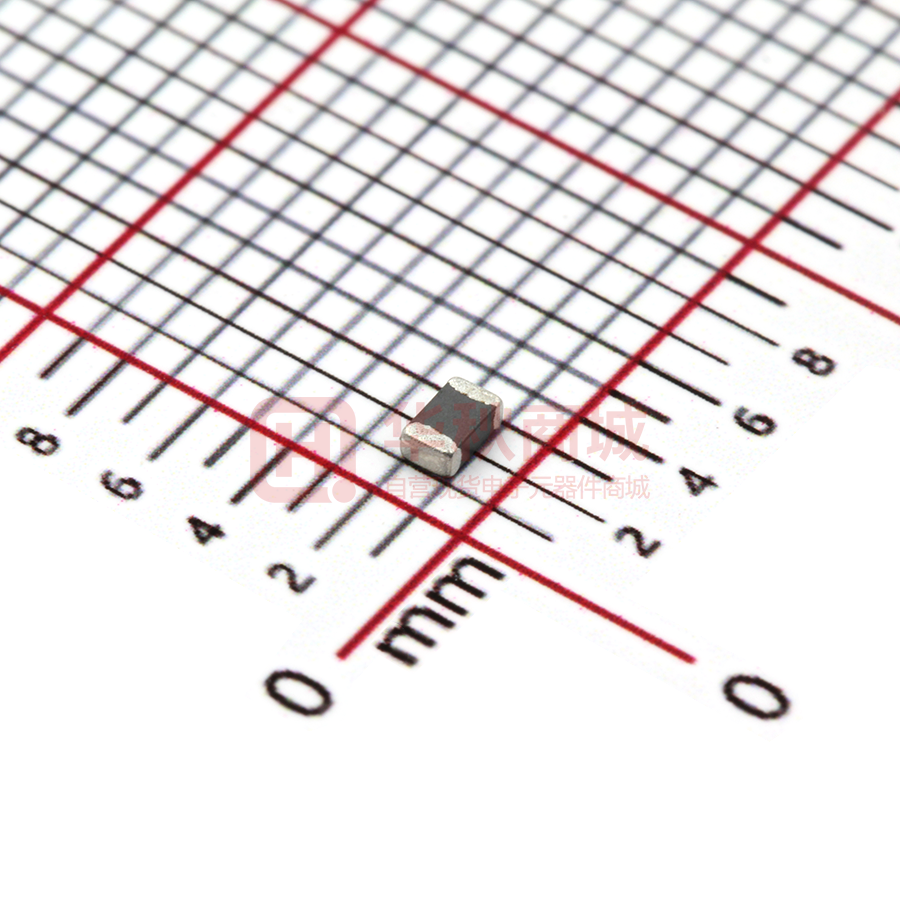

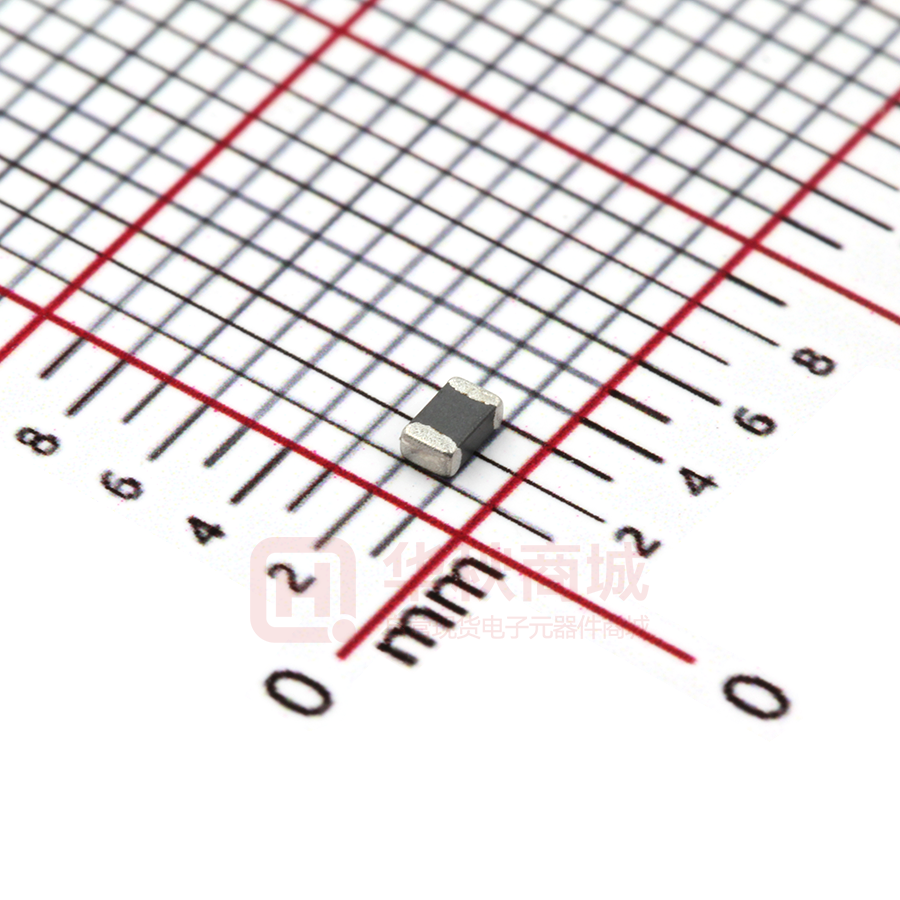

CI2012B2R2K

厂商：
CEC(振华)
封装：
0805
描述：
信号/去耦电感 2.2µH ±10% 30mA 650mΩ 0805 2.00 x 1.25mm 1.00mm

数据手册：

下载CI2012B2R2K.pdf

立即购买

详情介绍
数据手册
价格&库存

CI2012B2R2K 数据手册

CI Series Specification 1 Scope: 2 Shape And Dimensions This specification applies to MULTILAYER CHIP FERRITE BEADS Dimensions in mm Type 3 L W T a1 ,a2 CI1608 1.60±0.15 0.80±0.15 0.80±0.15 0.30±0.20 CI2012 2.00±0.20 1.25±0.20 0.80±0.20 0.4±0.20 CI3216 3.20±0.20 1.60±0.20 0.80±0.20 0.50±0.30 Part Numbering: Product Identification CI 1608 C 100 K T (f) ① ② ③ ④ ⑤ ⑥ ⑦ （1） Product symbol 系列代号：（2） Dimensions 尺寸： Length 长（L）×Width 宽（W）（3） Material code 材料代号：（4） Inductance 电感量： 100：10uH；2R7：2.7μH；（5） Tolerance 允许偏差： J－±5% （6） Packing style 包装方式： K－±10% B：Bulk 散装； R27：0.27μH M－±20% T：Tape and reel 载带盘装（7） Leadfree productors 无铅产品：据客户要求 4 Test Equipment □ HP4287A PACKED RF LCR METER； □ HP4338B MILLIOHM METER； □ CHEN HUA 502BC OHM METER； □ E4991A RF IMPEDANCANALYZER。 5 Rating Operating Temperature（使用温度）： Storage Temperature（储存温度）： 6 –40℃~+125℃ 40℃max. 70% RH Test Data For Preproduction Samples max. 铁氧体叠层片式电感器电性能 CI1608型产品类型电感量 (μH) Q值 min L、Q 测定频率（MHz）自谐频率（MHz）直流电阻 (Ω)max 额定电流（mA） CI1608A56N□ 0.056 15 50 300 0.30 50 CI1608A68N□ 0.068 10 50 250 0.30 50 CI1608A82N□ 0.082 10 50 245 0.30 50 CI1608AR10□ 0.1 15 25 240 0.50 50 CI1608AR12□ 0.12 15 25 205 0.50 50 CI1608AR15□ 0.15 15 25 180 0.60 50 CI1608AR18□ 0.18 15 25 165 0.60 50 CI1608AR22□ 0.22 15 25 150 0.80 50 CI1608AR27□ 0.27 15 25 136 0.80 50 CI1608AR33□ 0.33 15 25 125 0.85 35 CI1608AR39□ 0.39 15 25 110 1.00 35 CI1608AR47□ 0.47 15 25 105 1.35 35 CI1608AR56□ 0.56 15 25 95 1.55 35 CI1608AR68□ 0.68 15 25 80 1.70 35 CI1608AR82□ 0.82 15 25 75 2.10 35 CI1608B1R0□ 1.0 35 10 70 0.60 25 CI1608B1R2□ 1.2 35 10 60 0.80 25 CI1608B1R5□ 1.5 35 10 55 0.80 25 CI1608B1R8□ 1.8 35 10 50 0.95 25 CI1608B2R2□ 2.2 35 10 45 1.15 15 CI1608B2R7□ 2.7 35 10 40 1.35 15 CI1608B3R3□ 3.3 35 10 38 1.55 15 CI1608B3R9□ 3.9 35 10 36 1.70 15 CI1608B4R7□ 4.7 35 10 33 2.10 15 CI1608C5R6□ 5.6 35 4 22 1.55 5 CI1608C6R8□ 6.8 35 4 20 1.70 5 CI1608C8R2□ 8.2 35 4 18 2.10 5 CI1608C100□ 10 35 2 17 2.55 5 CI1608C120□ 12 35 2 15 2.75 5 CI1608D150□ 15 20 1 14 1.70 1 □:表示电感量偏差代号为 J、K 或者 M。J：±5%；K：±10%；M：±20% CI2012型电感量 (μH) Q值 min L、Q 测定频率（MHz）自谐频率（MHz）直流电阻 (Ω)max 额定电流（mA） CI2012A47N□ 0.047 15 50 320 0.2 300 CI2012A56N□ 0.056 20 50 300 0.2 300 CI2012A68N□ 0.068 15 50 280 0.2 300 CI2012A82N□ 0.082 15 50 255 0.2 300 CI2012AR10□ 0.10 20 25 235 0.3 250 CI2012AR12□ 0.12 20 25 220 0.3 250 CI2012AR15□ 0.15 20 25 200 0.4 250 CI2012AR18□ 0.18 20 25 185 0.4 250 CI2012AR22□ 0.22 20 25 170 0.5 250 CI2012AR27□ 0.27 20 25 150 0.5 250 CI2012AR33□ 0.33 20 25 145 0.55 250 CI2012AR39□ 0.39 25 25 135 0.65 200 CI2012AR47□ 0.47 25 25 125 0.65 200 CI2012AR56□ 0.56 25 25 115 0.75 150 CI2012AR68□ 0.68 25 25 105 0.8 150 CI2012AR82□ 0.82 25 25 100 1.0 150 CI2012B1R0□ 1.0 45 10 75 0.4 50 CI2012B1R2□ 1.2 45 10 65 0.5 50 CI2012B1R5□ 1.5 45 10 60 0.5 50 CI2012B1R8□ 1.8 45 10 55 0.6 50 CI2012B2R2□ 2.2 45 10 50 0.65 30 CI2012B2R7□ 2.7 45 10 45 0.75 30 CI2012B3R3□ 3.3 45 10 41 0.8 30 CI2012B3R9□ 3.9 45 10 38 0.9 30 CI2012B4R7□ 4.7 45 10 35 1.0 30 CI2012C5R6□ 5.6 50 4 32 0.9 15 CI2012C6R8□ 6.8 50 4 29 1.0 15 CI2012C8R2□ 8.2 50 4 26 1.1 15 CI2012C100□ 10 50 2 24 1.15 15 CI2012C120□ 12 50 2 22 1.25 15 CI2012D150□ 15 30 1 19 0.8 5 CI2012D180□ 18 30 1 18 0.9 5 CI2012D220□ 22 30 1 16 1.1 5 产品类型 □：表示电感量偏差代号为 J、K 或者 M。J：±5%；K：±10%；M：±20%. CI3216型产品类型电感量 (μH) Q值 min L、Q 测定频率（MHz）自谐频率（MHz）直流电阻 (Ω)max 额定电流（mA） CI3216A47N□ 0.047 20 50 320 0.15 300 CI3216A68N□ 0.068 20 50 280 0.25 300 CI3216A82N□ 0.082 20 50 255 0.25 250 CI3216AR10□ 0.10 20 25 235 0.25 250 CI3216AR18□ 0.18 20 25 185 0.40 250 CI3216AR22□ 0.22 20 25 170 0.40 250 CI3216AR27□ 0.27 20 25 150 0.50 250 CI3216AR33□ 0.33 20 25 145 0.60 250 CI3216AR47□ 0.47 25 25 125 0.60 200 CI3216AR56□ 0.56 25 25 112 0.70 150 CI3216AR82□ 0.82 25 25 100 0.90 150 CI3216B1R0□ 1.0 45 10 75 0.40 100 CI3216B1R2□ 1.2 45 10 65 0.50 100 CI3216B1R5□ 1.5 45 10 60 0.50 50 CI3216B1R8□ 1.8 45 10 55 0.50 50 CI3216B2R2□ 2.2 45 10 50 0.60 50 CI3216B2R7□ 2.7 45 10 45 0.60 50 CI3216B3R3□ 3.3 45 10 41 0.70 50 CI3216B3R9□ 3.9 45 10 38 0.80 50 CI3216B4R7□ 4.7 45 10 35 0.90 50 CI3216C5R6□ 5.6 50 4 32 0.70 25 CI3216C6R8□ 6.8 50 4 29 0.80 25 CI3216C8R2□ 8.2 50 4 26 0.90 25 CI3216C100□ 10 50 2 24 1.00 25 CI3216C120□ 12 50 2 22 1.05 15 CI3216D150□ 15 35 1 19 0.70 5 CI3216D180□ 18 35 1 18 0.70 5 CI3216D220□ 22 35 1 16 0.90 5 □：表示电感量偏差代号为 J、K 或者 M。J：±5%；K：±10%；M：±20%. 7 Detail electrical characteristics CI1608 TYPE CI2012 TYPE CI3216 TYPE

下载 PDF

CI2012B2R2K

1. 物料型号： - 型号包括CI1608、CI2012和C13216，尺寸分别为1.60×0.80mm、2.00×1.25mm和3.20×1.60mm。

2. 器件简介： - 这些是多层片式铁氧体珠，用于电子电路中。

3. 引脚分配： - 文档中没有明确提到引脚分配，但通常这类器件是无引脚的表面贴装元件。

4. 参数特性： - 包括电感量、Q值、自谐频率、直流电阻和额定电流等。 - 例如，CI1608型电感量范围从0.056uH到15uH，Q值最小为10，自谐频率最高可达300MHz，直流电阻最大为2.75mΩ，额定电流最高为50mA。

5. 功能详解： - 文档中没有详细描述每个型号的功能，但通常这类器件用于抑制高频噪声和提供电流路径。

6. 应用信息： - 适用于高频电路中的噪声抑制。

7. 封装信息： - 提供了不同尺寸的封装信息，如CI1608、CI2012和C13216。

8. 测试设备和测试数据： - 列出了用于测试的设备，如HP4287A、HP4338B等，并提供了预生产样品的测试数据。

9. 详细电气特性： - 包括电感与直流电流特性、阻抗与频率特性、电感与温度特性等图表。
