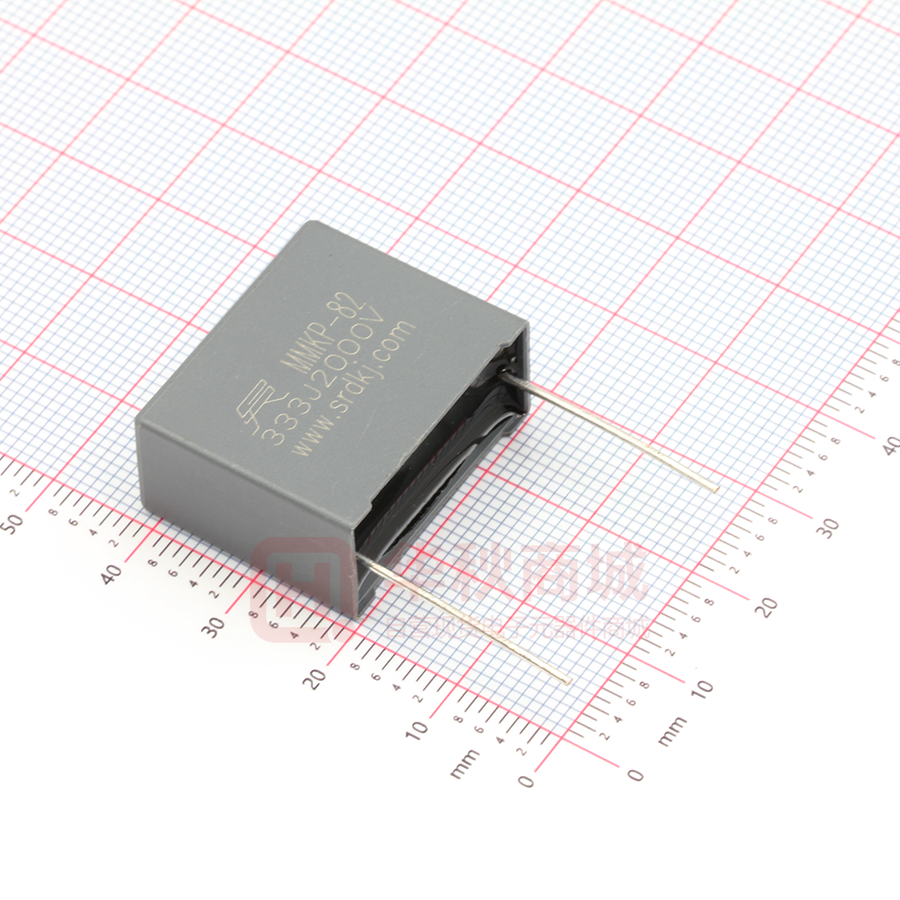

C82333J3DE6R8A0

Plastic Capacitors C82 SINCERITY sided Metallized Polypropylene Film Capacitor （Box-type ） 双面金属化聚丙烯膜电容器（盒装型） Metall Double 外形图 Outline ■特点 ●双面金属化聚丙烯膜 ●损耗小，内部温升小 ●小型化的安装尺寸 ●优异的阻燃性能(UL94V-0) ■主要用途 ●广泛应用于高压高频脉冲电路中 ●电视机中的 S 校正和行逆程波形和显示器中 ●电子整流器和节能灯中 ●吸收和 SCR 整流电路中 ■符合 ROHS.REACH 等标准 MMKP-82 333J630V www.srdkj.com ■技术参数 引用标准 GB/T10190(IEC60384-16) 气候条件 40/105℃/56d 工作温度 -40℃～+105℃ 额定电压 630V;1000V;1600V;2000V;3000V 容量范围 0.001μF～1.0μF 容量误差 J—±5% ；K—±10% 耐电压 端子与端子：1.6UR（VDC） 5S 端子与外壳：2000VAC 5S 无击穿或飞狐 损耗角 ≤0.0010 1KHZ 20℃；1V 测试电压 绝缘电阻或时间常数 CR≤0.33μF IR≥100000MΩ CR＞0.33μF IR≥30000S(MΩ. μF) 充电电压 100V 20℃； 充电 1min 测试后测得 耐久负荷测试 温度 105℃， 连续工作 1000 小时 施加电压：额定电压 UR 电容量衰减量： 损耗角衰减量： 绝缘电阻值： IR ： 最大脉冲爬升速率（dv/dt）: 若实际工作电压比额定电压 低，该电容器可以工作在更高 的 dv/dt 场合， 额定电压 △C/C≤10% △Tgδ≤0.5%（1KHZ） IR≥50% IR≥50% dv/dt(V/μs) P=15 P=22.5 P=27.5 630V 2500 1600 1000 1000V 3500 2500 1300 1600V 6300 3200 2200 2000V 12000 5000 2500 3000V - 8000 - 注：可根据客户使用定制容量产品，具体参数依据承认书资料为准。 Note：使用涉及到和极限参数有关问题请与 SINCERITY 联系 Note：Any questions related to the parameters using, please contact Sincerity. Page 1 http://www.srdkj.com Plastic Capacitors C82 SINCERITY sided Metallized Polypropylene Film Capacitor （Box-type ） 双面金属化聚丙烯膜电容器（盒装型） Metall Double ■ C82 产品编码规则 ■ 15 位产品代码规定如下： ■ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 二．各部分组成内容 型号代码（第 1～3 位数） C82 双面金属化聚丙烯膜电容器（盒装型） 标称容量（第 4～6 位数）Norminal 4 例如 e.g.：104＝10×10 pF=0.1µF 标容量误差代码（第 7 位数） 例如 e.g.：J=±5% K=±10% 额定电压（第 8 位数） 6----630V A----1000V C----1600V D----2000V E----3000V 塑壳代码（第 9～10 位数） 代码 壳号 代码 壳号 代码 壳号 代码 壳号 M1 M1 C1 C1 D5 D5 E5 E5 M2 M3 M2 M3 C2 C3 C2 C3 D7 D8 D7 D8-3 E6 E7 E6 E7 M4 M5 M4 M5 CA D1 C5-1 D1 DA D3 DA D3 F1 F2 M6 M6 D2 D2 D4 D4 F3 代码 壳号 代码 壳号 E1 E1 F8 F8 E2 E3 E2 E3 G1 G2 TB5 F14 F1 F2 E4 F4 E4 F4 G3 G4 TB4 TB23 F3 F7 F7 G5 TB20 商标+塑壳颜色（第 11 位数） 代码 商标 + 塑壳颜色 代码 R SRD + 灰色激光打印+网址 S 商标 + 塑壳颜色 SRD + 黄色有+光打印+网址 内部识别码 （第 12～13 位数） 外形加工识别码 （第 14～15 位数） 说明：标准引线长度为 13mm 切引线标准长度（ mm） 3.0±0.5 3.5±0.5 4.0±0.5 直切脚加工图形 4.5±0.5 5.0±0.5 5.5±0.5 弯切脚加工图形 W H P Note：使用涉及到和极限参数有关问题请与 SINCERITY 联系 Note：Any questions related to the parameters using, please contact Sincerity. Page 2 http://www.srdkj.com Plastic Capacitors C82 SINCERITY sided Metallized Polypropylene Film Capacitor （Box-type ） 双面金属化聚丙烯膜电容器（盒装型） Metall Double ■成品尺寸表 630V 成品编码 容量 外形尺寸±0.5（mm） μF W T H P C82103J6D1R00 0.01 18 5 11 15 C82123J6D1R00 0.012 18 5 11 C82153J6D1R00 0.015 18 5 C82183J6D1R00 0.018 18 C82223J6D2R00 0.022 C82273J6D2R00 成品编码 容量 外形尺寸±0.5（mm） μF W T H P C82473J6E1R00 0.047 26.5 6 15 22.5 15 C82563J6E1R00 0.056 26.5 6 15 22.5 11 15 C82683J6E2R00 0.068 26.5 7 16.5 22.5 5 11 15 C82823J6E2R00 0.082 26.5 7 16.5 22.5 18 6 12 15 C82104J6E3R00 0.1 26.5 8.5 17 22.5 0.027 18 6 12 15 C82124J6E3R00 0.12 26.5 8.5 17 22.5 C82333J6D2R00 0.033 18 6 12 15 C82154J6E4R00 0.15 26.5 10 19 22.5 C82393J6D2R00 0.039 18 6 12 15 C82184J6E5R00 0.18 26.5 11 20 22.5 C82473J6D2R00 0.047 18 6 12 15 C82224J6E6R00 0.22 26.5 12 21.5 22.5 C82563J6D3R00 0.056 18 7.5 13.5 15 C82274J6E7R00 0.27 26.5 13 23 22.5 C82683J6D3R00 0.068 18 7.5 13.5 15 C82394J6F4R00 0.39 31.5 16 25.5 27.5 C82823J6D4R00 0.082 18 8.4 14.5 15 C82474J6F4R00 0.47 31.5 16 25.5 27.5 C82104J6D5R00 0.1 18 9.5 15.5 15 C82564J6F7R00 0.56 31.5 18 26 27.5 C82124J6D8R00 0.12 18 11.2 19.2 15 C82684J6F7R00 0.68 31.5 18 26 27.5 C82333J6E1R00 0.033 26.5 6 15 22.5 C82824J6F8R00 0.82 31.5 22 31 27.5 C82393J6E1R00 0.039 26.5 6 15 22.5 C82105J6F8R00 1.0 31.5 22 31 27.5 1000V 成品编码 容量 外形尺寸±0.5（mm） 容量 外形尺寸±0.5（mm） μF W T H P 成品编码 μF W T H P C82222JAD1R00 0.0022 18 5 11 15 C82333JAE2R00 0.033 26.5 7 16.5 22.5 C82272JAD1R00 0.0027 18 5 11 15 C82393JAE2R00 0.039 26.5 7 16.5 22.5 C82332JAD1R00 0.0033 18 5 11 15 C82473JAE3R00 0.047 26.5 8.5 17 22.5 C82392JAD1R00 0.0039 18 5 11 15 C82563JAE3R00 0.056 26.5 8.5 17 22.5 C82472JAD1R00 0.0047 18 5 11 15 C82683JAE4R00 0.068 26.5 10 19 22.5 C82562JAD1R00 0.0056 18 5 11 15 C82823JAE5R00 0.082 26.5 11 20 22.5 C82682JAD1R00 0.0068 18 5 11 15 C82104JAE5R00 0.1 26.5 11 20 22.5 C82822JAD2R00 0.0082 18 6 12 15 C82124JAE6R00 0.12 26.5 12 21.5 22.5 C82103JAD2R00 0.01 18 6 12 15 C82154JAE6R00 0.15 26.5 12 21.5 22.5 C82123JAD2R00 0.012 18 6 12 15 C82104JAF1R00 0.1 31.5 10.8 19.5 27.5 C82153JAD3R00 0.015 18 7.5 13.5 15 C82124JAF1R00 0.12 31.5 10.8 19.5 27.5 C82183JAD3R00 0.018 18 7.5 13.5 15 C82154JAF1R00 0.15 31.5 10.8 19.5 27.5 C82223JAD4R00 0.022 18 8.4 14.5 15 C82184JAF2R00 0.18 31.5 13 21.6 27.5 C82273JAD4R00 0.027 18 8.4 14.5 15 C82224JAF2R00 0.22 31.5 13 21.6 27.5 C82333JADAR00 0.033 18 10 15.8 15 C82274JAF4R00 0.27 31.5 16 25.5 27.5 C82393JAD8R00 0.039 18 11.2 19.2 15 C82334JAF8R00 0.33 31.5 22 31 27.5 C82473JAD8R00 0.047 18 11.2 19.2 15 C82394JAF8R00 0.39 31.5 22 31 27.5 C82273JAE2R00 0.027 26.5 7 16.5 22.5 C82474JAF8R00 0.47 31.5 22 31 27.5 Note：使用涉及到和极限参数有关问题请与 SINCERITY 联系 Note：Any questions related to the parameters using, please contact Sincerity. Page 3 http://www.srdkj.com Plastic Capacitors C82 SINCERITY sided Metallized Polypropylene Film Capacitor （Box-type ） 双面金属化聚丙烯膜电容器（盒装型） Metall Double 1600V 成品编码 容量 外形尺寸±0.5（mm） 容量 μF W T H P 成品编码 C82102JCD2R00 0.001 18 6 12 15 C82223JCE1R00 C82122JCD2R00 0.0012 18 6 12 15 C82152JCD2R00 0.0015 18 6 12 C82182JCD2R00 0.0018 18 6 C82222JCD2R00 0.0022 18 C82272JCD2R00 0.0027 C82332JCD2R00 μF 外形尺寸±0.5（mm） W T H P 0.022 26.5 6 15 22.5 C82273JCE1R00 0.027 26.5 6 15 22.5 15 C82333JCE2R00 0.033 26.5 7 16 22.5 12 15 C82393JCE3R00 0.039 26.5 8.5 17 22.5 6 12 15 C82473JCE4R00 0.047 26.5 10 19 22.5 18 6 12 15 C82563JCE4R00 0.056 26.5 10 19 22.5 0.0033 18 6 12 15 C82683JCE6R00 0.068 26.5 12 21.5 22.5 C82392JCD2R00 0.0039 18 6 12 15 C82823JCE6R00 0.082 26.5 12 21.5 22.5 C82472JCD2R00 0.0047 18 6 12 15 C82104JCE7R00 0.1 26.5 13 23 22.5 C82562JCD2R00 0.0056 18 6 12 15 C82393JCF1R00 0.039 31.5 10.8 19.5 27.5 C82682JCD2R00 0.0068 18 6 12 15 C82473JCF1R00 0.047 31.5 10.8 19.5 27.5 C82822JCD2R00 0.0082 18 6 12 15 C82563JCF1R00 0.056 31.5 10.8 19.5 27.5 C82103JCD2R00 0.010 18 6 12 15 C82683JCF1R00 0.068 31.5 10.8 19.5 27.5 C82123JCD3R00 0.012 18 7.5 13.5 15 C82823JCF2R00 0.082 31.5 13 21.6 27.5 C82153JCD3R00 0.015 18 7.5 13.5 15 C82104JCF2R00 0.1 31.5 13 21.6 27.5 C82183JCD4R00 0.018 18 8.4 14.5 15 C82124JCF2R00 0.12 31.5 13 21.6 27.5 C82223JCD4R00 0.022 18 8.4 14.5 15 C82154JCF4R00 0.15 31.5 16 25.5 27.5 C82273JCDAR00 0.027 18 10 15.8 15 C82184JCF4R00 0.18 31.5 16 25.5 27.5 C82333JCD8R00 0.033 18 11.2 19.2 15 C82224JCF7R00 0.22 31.5 18 26 27.5 C82153JCE1R00 0.015 26.5 6 15 22.5 C82274JCF7R00 0.27 31.5 18 26 27.5 C82183JCE1R00 0.018 26.5 6 15 22.5 C82334JCF8R00 0.33 31.5 22 31 27.5 2000V 成品编码 容量 外形尺寸±0.5（mm） 容量 μF W T H P 成品编码 C82102JDD2R00 0.001 18 6 12 15 C82183JDE2R00 C82122JDD2R00 0.0012 18 6 12 15 C82152JDD2R00 0.0015 18 6 12 C82182JDD2R00 0.0018 18 6 C82222JDD2R00 0.0022 18 C82272JDD2R00 0.0027 C82332JDD2R00 W T H P 0.018 26.5 7 16.5 22.5 C82223JDE3R00 0.022 26.5 8.4 17 22.5 15 C82273JDE4R00 0.027 26.5 10 19 22.5 12 15 C82333JDE4R00 0.033 26.5 10 19 22.5 6 12 15 C82393JDE6R00 0.039 26.5 12 21.5 22.5 18 6 12 15 C82473JDE6R00 0.047 26.5 12 21.5 22.5 0.0033 18 6 12 15 C82473JDF2R00 0.047 31.5 13 21.6 27.5 C82392JDD2R00 0.0039 18 6 12 15 C82563JDF2R00 0.056 31.5 13 21.6 27.5 C82472JDD2R00 0.0047 18 6 12 15 C82683JDF2R00 0.068 31.5 13 21.6 27.5 C82562JDD3R00 0.0056 18 7.5 13.5 15 C82823JDF4R00 0.082 31.5 16 25.5 27.5 C82682JDD3R00 0.0068 18 7.5 13.5 15 C82104JDF4R00 0.1 31.5 16 25.5 27.5 C82822JDD4R00 0.0082 18 8.4 14.5 15 C82124JDF8R00 0.12 31.5 22 31 27.5 C82103JDD8R00 0.01 18 11.2 19.2 15 C82154JDF8R00 0.15 31.5 22 31 27.5 C82123JDD8R00 0.012 18 11.2 19.2 15 C82184JDF8R00 0.18 31.5 22 31 27.5 C82153JDD8R00 0.015 18 11.2 19.2 15 C82224JDF8R00 0.22 31.5 22 31 27.5 Note：使用涉及到和极限参数有关问题请与 SINCERITY 联系 Note：Any questions related to the parameters using, please contact Sincerity. Page 4 μF 外形尺寸±0.5（mm） http://www.srdkj.com Plastic Capacitors C82 SINCERITY sided Metallized Polypropylene Film Capacitor （Box-type ） 双面金属化聚丙烯膜电容器（盒装型） Metall Double 3000V 成品编码 容量 外形尺寸±0.5（mm） 容量 外形尺寸±0.5（mm） μF W T H P 成品编码 μF W T H P C82J102JEE1R00 0.001 26.5 6 15 22.5 C82J822JEE2R00 0.0082 26.5 7 16.5 22.5 C82J122JEE1R00 0.0012 26.5 6 15 22.5 C82J103JEE3R00 0.01 26.5 8.5 17 22.5 C82J152JEE1R00 0.0015 26.5 6 15 22.5 C82J123JEE4R00 0.012 26.5 10 19 22.5 C82J182JEE1R00 0.0018 26.5 6 15 22.5 C82J153JEE4R00 0.015 26.5 10 19 22.5 C82J222JEE1R00 0.0022 26.5 6 15 22.5 C82J183JEE6R00 0.018 26.5 12 21.5 22.5 C82J272JEE1R00 0.0027 26.5 6 15 22.5 C82J223JEE6R00 0.022 26.5 12 21.5 22.5 C82J332JEE1R00 0.0033 26.5 6 15 22.5 C82J273JEE6R00 0.027 26.5 12 21.5 22.5 C82J392JEE1R00 0.0039 26.5 6 15 22.5 C82J333JEE7R00 0.033 26.5 13 23 22.5 C82J472JEE2R00 0.0047 26.5 7 16.5 22.5 C82J393JEE7R00 0.039 26.5 13 23 22.5 C82J562JEE2R00 0.0056 26.5 7 16.5 22.5 C82J473JEE7R00 0.047 26.5 13 23 22.5 C82J682JEE2R00 0.0068 26.5 7 16.5 22.5 C82J563JEE7R00 0.056 26.5 13 23 22.5 Note：使用涉及到和极限参数有关问题请与 SINCERITY 联系 Note：Any questions related to the parameters using, please contact Sincerity. Page 5 http://www.srdkj.com
