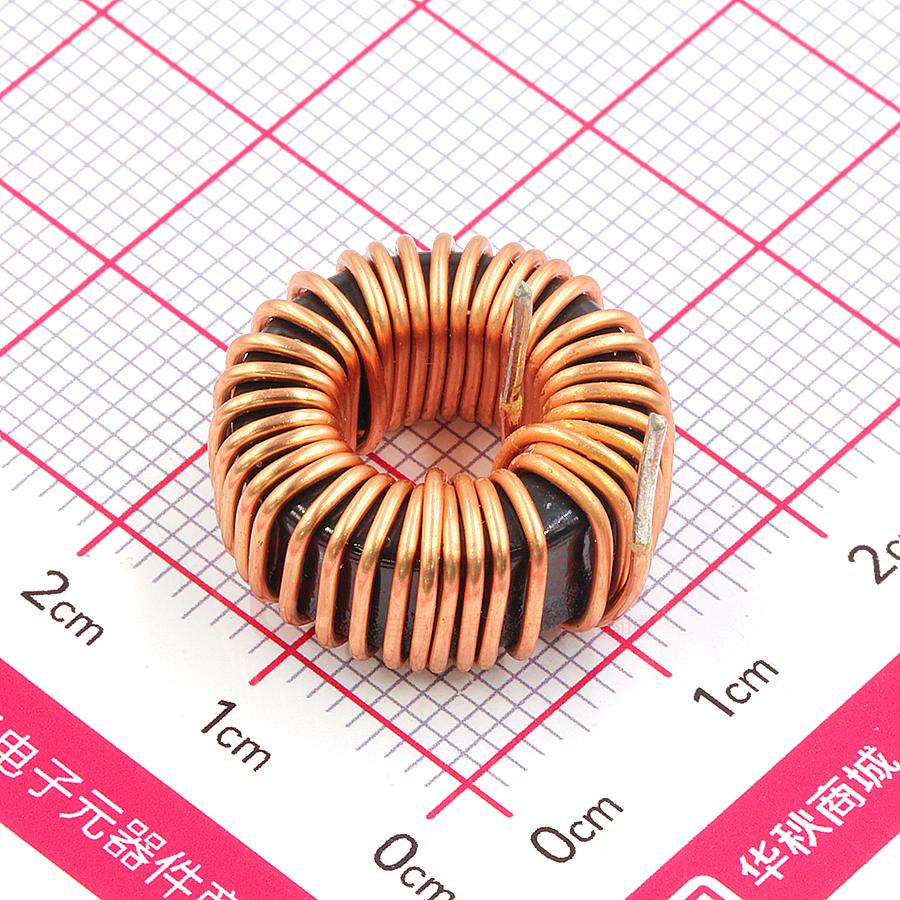

SLT065125T101KTB

SLT065125T101KTB 一、电性规格 一、电性规格 1. 尺寸(单位:mm) A 21 MAX B 10 MAX C 8±1 D / E / / / F G 2.电气特性 测试項目 规格 L（S-F） 100uH±10% DCR（S-F） 80mΩ MAX 测试仪器 卷线条件 VR1153(LCR)&VR7210 1KHZ/0.25V 绕线方式:单线顺绕 （S-F）2UEWFΦ0.75mm*35Ts（参 考值） 3.材料清单 Rev.01 序号 材料名称 规格型号 材料材质 / / 1 磁环 065125 铁硅铝 / / 2 漆包铜线 Φ0.75mm 2UEW-F / / 3 三层绝缘线 / TEX-E / / 4 锡 H100 / / Sn99.3 Page 1 of 4 Cu0.7 www.Sunltech.com SLT065125T101KTB 二、测试数据 二、测试数据 品 名 日 期 立式磁环插件电感 料 号 送样数量 测试频率 1KHz/0.25V 测试仪器 VR1153（LCR）&VR7210 温 25 ℃ 度 60% 湿度 电气特性 尺寸 (单位:mm) 项目 L（S-F） DCR（S-F） A B C 标准 100uH±10% 80mΩ MAX 21 MAX 8 MAX 8±1 1 102.2 40.52 18.74 6.83 8.13 2 101.5 48153 18.70 6.84 8.05 3 104.4 40.12 18.76 6.85 8.13 4 99.8 41.73 18.80 6.85 8.12 5 100.6 42.53 18.82 6.82 8.13 6 101.6 40.16 18.76 6.84 8.08 7 102.0 40.20 18.79 6.84 8.12 8 99.7 41.20 18.76 6.88 8.17 9 100.4 42.20 18.73 6.81 8.12 10 101.3 40.10 18.72 6.84 8.13 Rev.01 Page 2 of 4 www.Sunltech.com SLT065125T101KTB 三、可靠性检验 检验项目 高温试验 低温试验 高湿试验 热冲击试验 端子强度试验 机械冲击试验 Rev.01 试验条件 性能要求 参考：IEC60068-2-2 外观：无异常。 温度：+100±5℃; 电值感：变化值在初始值20%以内。 放置时间：500±6Hrs; 测试结束室温放置 4Hrs 后方可测试电气特性 电性能无短路或断线 参考：IEC60068-2-1 外观：无异常 温度：-25±5℃; 外观：无异常。 电值感：变化值在初始值20%以内。 放置时间：500±6Hrs; 测试结束室温放置 4Hrs 后方可测试电气特性 电性能无短路或断线 参考：IEC60068-2-30 外观：无异常。 温度：60±2℃; 相对湿度90～95%RH; 电值感：变化值在初始值20%以内。 放置时间：500±6Hrs; 测试结束室温放置 4Hrs 后方可测试电气特性 电性能无短路或断线 参考：IEC60068-2-14 第一阶段：温度：-40±3℃;时间：30±3min 第二阶段：温度：常温；时间：5min 之内 外观：无异常。 第三阶段：温度：+125±3℃；时间：30±3min 电值感：变化值在初始值20%以内。 第四阶段：温度：常温；时间：5min 之内； 电性能无短路或断线 试验回数：10 回 测试结束室温放置 4Hrs 后方可测试电气特性。 参考：EIAJED-4702 端电极在此测试条件下，不得与产品本体分离。 施加力：9.8N(1kg) 施加时间：10±2sec 方向：X、Y 外观：无异常。 电值感：变化值在初始值20%以内。 电性能无短路或断线 参考：IEC60068-2-27 加速度：100G 脉冲持续时间：6ms。 波形：Half-sine. 从 3 个相互垂直的方向各冲击 3 次。 Page 3 of 4 外观：无异常。 电值感：变化值在初始值20%以内 电性能无短路或断线 www.Sunltech.com SLT065125T101KTB 抗弯强度试验 振动试验 可焊性试验 耐焊接热试验 跌落试验 参考：EIAJED-4702 端电极在此测试条件下，不得与产品本体分离。 外观：无异常。 偏转：2mm 电值感：变化值在初始值20%以内。 时间：30sec。 电性能无短路或断线 速度：1mm/ses 参考：IEC60068-2-6 振幅：1.5mm。 外观：无异常。 频率：10-55-10HZ. 电值感：变化值在初始值20%以内。 方向：X、Y、Z. 时间：每个方向 2 小时.（X、Y、Z 分别相互垂 电性能无短路或断线 值） 参考：JESD22B-102D 焊锡温度：250±5℃ 锡沉浸率：25.4±6.4mm/s 浸泡时间:5±0.5ses 方法1：将端子在350±10℃的焊液中浸入4±1 秒后常温放置2小时以上 方法 2：峰值温度 260±5℃保持 20-40 秒回流 焊接两遍试验，放置 30 分钟后检测（Per MIL-STD-202F） 外观：无异常。 电值感：变化值在初始值20%以内。 端电极新锡覆盖面达 95%以上 外观：无异常。 电值感：变化值在初始值20%以内。 电性能无短路或断线 端子无松动及脱落现象。 外观：无异常。 1M 高/木质地板或水泥地板，从三个面三次落 电值感：变化值在初始值20%以内。 地。 电性能无短路或断线产品无裂纹和破 损现象。 四、存储条件： 环境温度：-25～85℃ 相对湿度：10% ～ 90%RH 储存期限：0～24 个月 存储环境不应有酸性或碱性或其他化学腐蚀气体，且不允许阳光直射。 五、使用条件： 、使用条件 环境温度：-25℃～+100℃（包括产品自己的温升） 拆封后允许暴露时间：0～6 个月 Rev.01 Page 4 of 4 www.Sunltech.com
