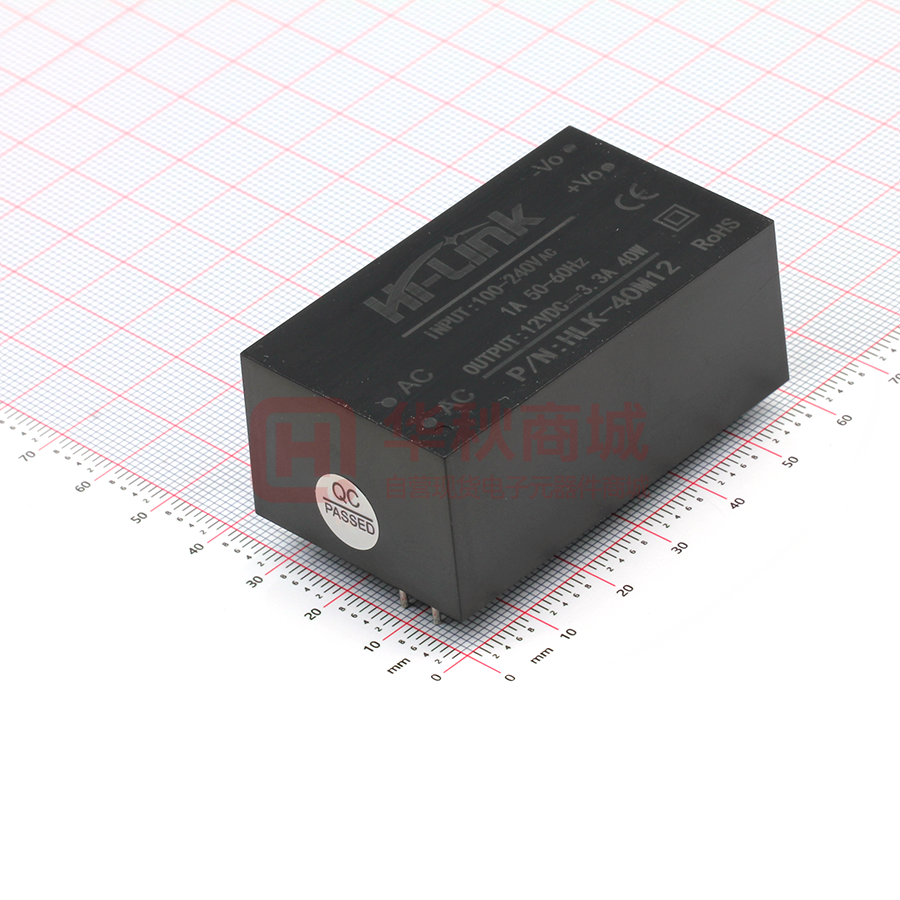

HLK-40M12

深圳市海凌科电子有限公司 40W 超小型系列模块电源 40M05/40M09/40M12/40M15/40M24 版本：V1.4 修订日期：2021 年 3 月 29 日 版权所有 © 深圳市海凌科电子有限公司 目 录 1. 超小型系列模块电源 ..................................................................... 1 2. 产品型号 ............................................................................... 1 3. 产品特征 ............................................................................... 1 4. 环境条件 ............................................................................... 2 5. 电气特性 ............................................................................... 2 5.1. 输入特性 ......................................................................... 2 5.2. 输出特性 (5V/8000mA) ............................................................ 3 5.3. 输出特性 (9V/4400mA) ............................................................ 3 5.4. 输出特性 (12V/3300mA) ........................................................... 4 5.5. 输出特性 (15V/2600mA) ........................................................... 4 5.6. 输出特性 (24V/1600mA) ........................................................... 5 6. 输入电压与负载特性 .................................................................... 6 7. 工作环境温度与负载特性 ................................................................ 6 8. 典型应用电路 ........................................................................... 6 输入部分 .............................................................................. 7 输出部分 .............................................................................. 7 9. 安规特性 ............................................................................... 7 9.1. 认证 ............................................................................. 7 9.2. 安全与电磁兼容: .................................................................. 7 10. 标志、包装、运输、贮存 ................................................................ 8 10.1. 标志 ............................................................................ 8 10.1.1. 产品标志 .................................................................. 8 10.1.2. 包装标志 .................................................................. 8 10.2. 包装 ............................................................................ 8 10.3. 运输 ............................................................................ 8 10.4. 贮存 ............................................................................ 8 11. 外形尺寸及重量 ........................................................................ 9 1.超小型系列模块电源 40W 超小型系列模块电源是海凌科电子为客户设计的小体积，高效率，采用最先进的氮化镓芯片的模 块电源。具有全球输入电压范围、低温升、低功耗、高效率、高可靠性、高安全隔离等优点。已广泛用于 智能家居、自动化控制、通讯设备、仪器仪表等行业中。 2.产品型号 型 号 模块外壳尺寸 输出功率 输出电压 输出电流 备注 (MODEL) (mm) (W) (V) (mA) Notes HLK-40M05 40 5 8000 未确定 HLK-40M09 40 9 4400 40 12 3300 40 15 2600 40 24 1600 HLK-40M12 HLK-40M15 56*32*22.5 HLK-40M24 3.产品特征 1. 超薄型、小型、业内最小体积 2. 全球通用输入电压（90~265Vac） 3. 低功耗、绿色环保 、空载损耗100M Ohms/500Vdc 25℃ 70% RH  传导与辐射 符合 EN55011, EN55022 (CISPR22)  静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV  射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明 10.标志、包装、运输、贮存 10.1.标志 10.1.1.产品标志 在产品的适当位置贴有产品唯一条形码标志，确保每块产品的生产日期、产品批次等 信息可追溯性。其内容符合国家标准、行业标准的规定。 10.1.2 包装标志 产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日； 标有“向上”、“防潮”“小心轻放”等运输标志，所有标志都符合 GB 191 的规定。 10.2.包装 产品采用专用吸塑盒分隔包装，具有防振功能，并符合 GB 3873 规定。 10.3.运输 包装后的产品能以任何交通工具运输，在运输中应有遮篷，不应有剧烈振动，撞击等。 10.4.贮存 产品贮存应符合 GB 3873 的规定。 第 8 页 / 共 9页 11 外形尺寸及重量 引脚功能 尺寸误差： 1，长宽高及引脚间距误差±8% 2，引脚长度误差±1mm 3，引脚直径误差-0.2mm 4 , 重量≤80g 1 ACL 2 ACN 3 -V0 6 +V0 重量：80±2g 第 9 页 / 共 9页
