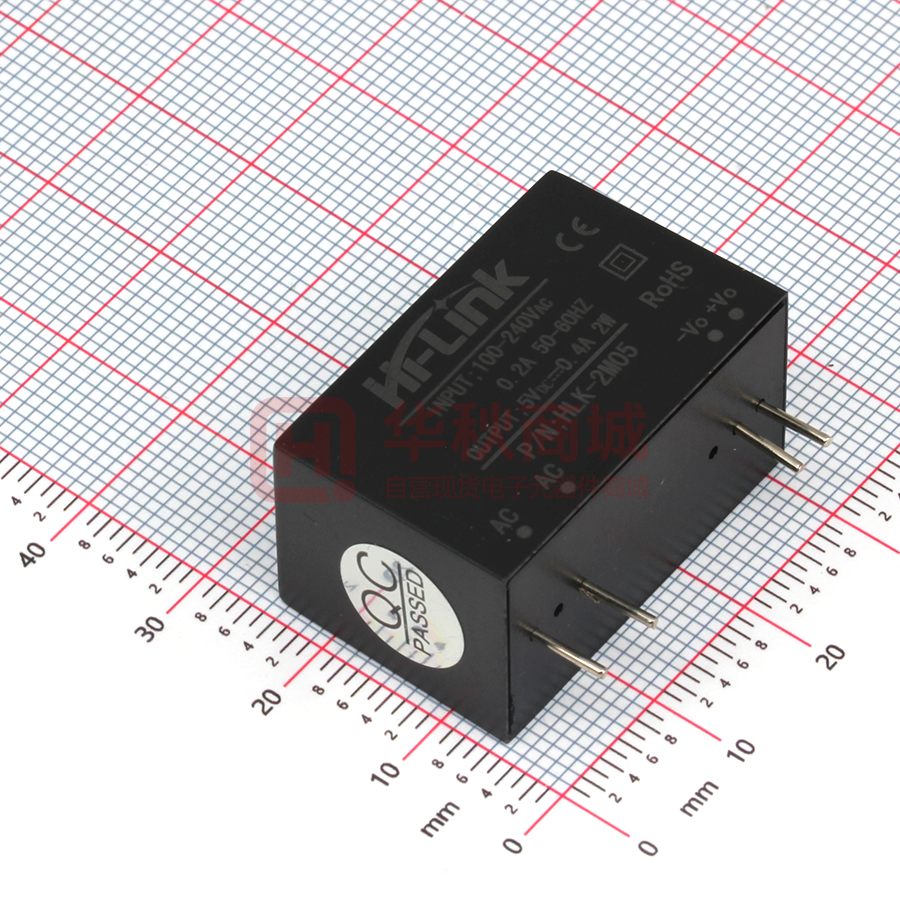

HLK-2M05

深圳市海凌科电子有限公司 2W 超小型系列模块电源 2M03/2M05/2M09/2M12/2M15/2M24 版本：V2.2 修订日期：2020 年 1 月 15 日 版权所有 © 深圳市海凌科电子有限公司 目 录 1. 超小型系列模块电源 ..................................................................... 1 2. 产品型号 ............................................................................... 1 3. 产品特征 ............................................................................... 1 4. 环境条件 ............................................................................... 2 5. 电气特性 ............................................................................... 2 5.1. 输入特性 ......................................................................... 2 5.2. 输出特性 (3.3V/600mA) ........................................................... 3 5.3. 输出特性 (5V/400mA) ............................................................. 3 5.4. 输出特性 (9V/230mA) ............................................................. 4 5.5. 输出特性 (12V/170mA) ............................................................ 4 5.6. 输出特性 (15V/130mA) ............................................................ 5 5.7. 输出特性 (24V/83mA) ............................................................. 5 6. 输入电压与负载特性 .................................................................... 6 7. 工作环境温度与负载特性 ................................................................ 6 8. 典型应用电路 ........................................................................... 6 8.1 输入部分 ........................................................................... 7 8.2 输出部分 ........................................................................... 7 9. 安规特性 ............................................................................... 7 9.1. 认证 ............................................................................. 7 9.2. 安全与电磁兼容: .................................................................. 7 10. 标志、包装、运输、贮存 ................................................................ 8 10.1. 标志 ............................................................................ 8 10.1.1. 产品标志 .................................................................. 8 10.1.2. 包装标志 .................................................................. 8 10.2. 包装 ............................................................................ 8 10.3. 运输 ............................................................................ 8 10.4. 贮存 ............................................................................ 8 11. 外形尺寸及重量 ........................................................................ 9 1.超小型系列模块电源 2W 超小型系列模块电源是海凌科电子为客户设计的小体积，高效率模块电源。具有全球输入电压范围、 低温升、低功耗、高效率、高可靠性、高安全隔离等优点。已广泛用于智能家居、自动化控制、通讯设备、 仪器仪表等行业中。 2.产品型号 型 号 模块外壳尺寸 输出功率 输出电压 输出电流 备注 (MODEL) (mm) (W) (V) (mA) Notes HLK-2M03 2 3.3 600 HLK-2M05 2 5 400 2 9 230 2 12 170 HLK-2M15 2 15 130 HLK-2M24 2 24 83 HLK-2M09 HLK-2M12 30*16*19 3.产品特征 1. 超薄型、超小型、业内最小体积 2. 全球通用输入电压（90~245Vac） 3. 低功耗、绿色环保 、空载损耗100M Ohms/500Vdc 25℃ 70% RH  传导与辐射 符合 EN55011, EN55022 (CISPR22)  静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV  射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明 10.标志、包装、运输、贮存 10.1.标志 10.1.1.产品标志 在产品的适当位置贴有产品唯一条形码标志，确保每块产品的生产日期、产品批次等 信息可追溯性。其内容符合国家标准、行业标准的规定。 10.1.2.包装标志 产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日； 标有“向上”、“防潮”“小心轻放”等运输标志，所有标志都符合 GB 191 的规定。 10.2.包装 产品采用专用吸塑盒分隔包装，具有防振功能，并符合 GB 3873 规定。 10.3.运输 包装后的产品能以任何交通工具运输，在运输中应有遮篷，不应有剧烈振动，撞击等 10.4.贮存 产品贮存应符合 GB 3873 的规定。 第 8 页 / 共 9 页 11.外形尺寸及重量 引脚功能 1 AC 2 AC 3 -V0 4 +V0 重量：18±1g 第 9 页 / 共 9 页
