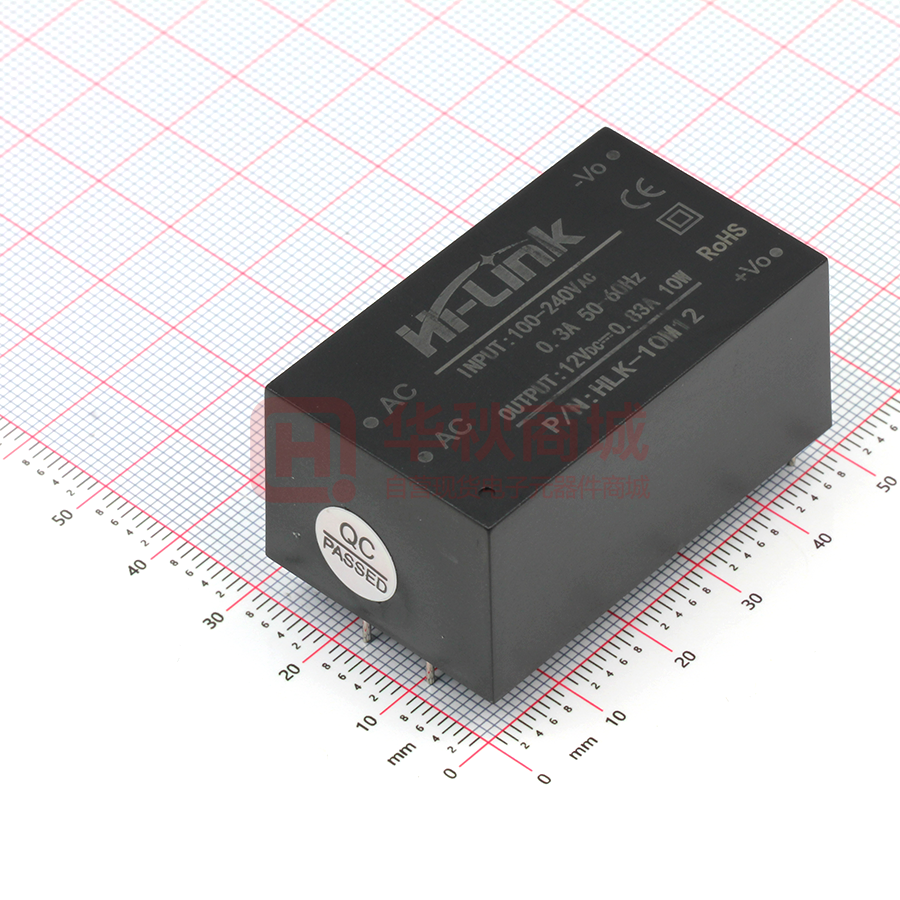

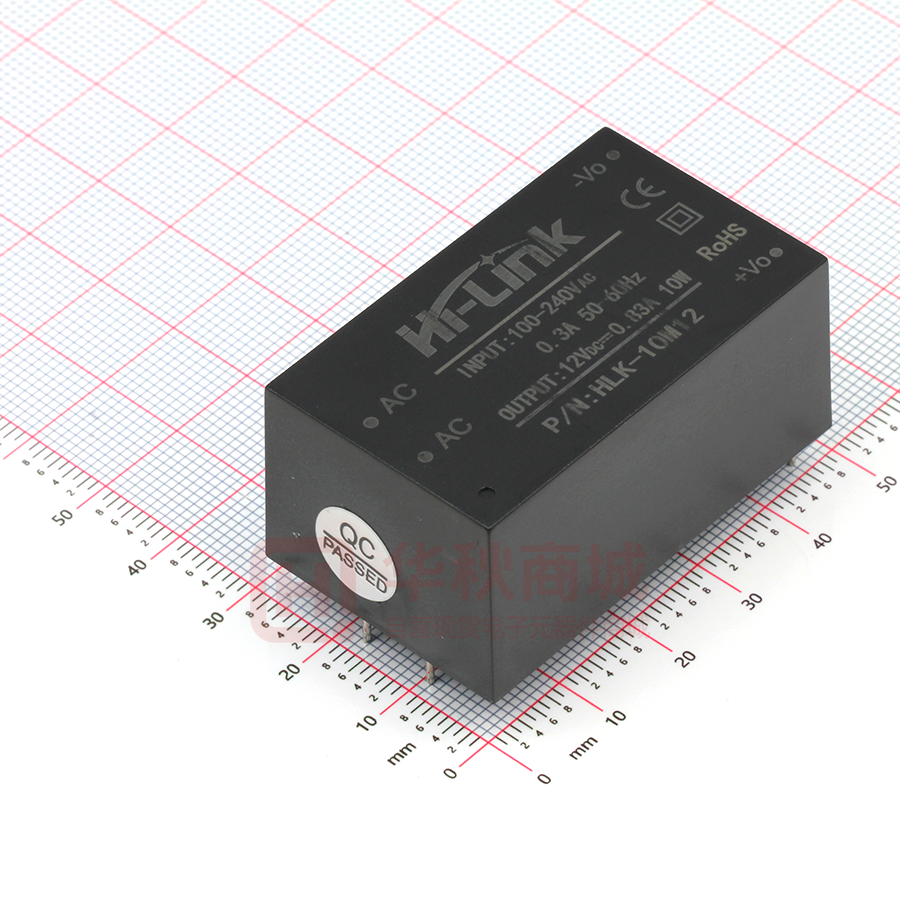

HLK-10M12

HLK-10M12

  • 厂商:

    HI-LINK(海凌科电子)

  • 封装:

    PM_46.9X27.8MM_TM

  • 描述:

    超小型系列模块电源 12V 0.9A 90VAC~265VAC 3kV@AC 120V~350V Isolated Regulated 10W 1 Step Down AC-DC 80%

  • 详情介绍
  • 数据手册
  • 价格&库存
HLK-10M12 数据手册
深圳市海凌科电子有限公司 10W 超小型系列模块电源 10M03/10M05/10M09/10M12/10M15/10M24 版本:V1.6 修订日期:2020 年 10 月 29 日 版权所有 © 深圳市海凌科电子有限公 目 录 1. 超小型系列模块电源...............................................................................................................................................1 2. 产品型号................................................................................................................................................................... 1 3. 产品特征................................................................................................................................................................... 1 4. 环境条件................................................................................................................................................................... 2 5. 电气特性................................................................................................................................................................... 2 5.1. 输入特性.......................................................................................................................................................2 5.2. 输出特性 (3.3V/3000mA)........................................................................................................................ 3 5.3. 输出特性 (5V/2000mA)............................................................................................................................ 3 5.4. 输出特性 (9V/1100mA)............................................................................................................................ 4 5.5. 输出特性 (12V/830mA)............................................................................................................................ 4 5.6. 输出特性 (15V/660mA)............................................................................................................................ 5 5.7. 输出特性 (24V/420mA)............................................................. 6 6. 输入电压与负载特性 ............................................................................................................................................ 6 7. 工作环境温度与负载特性 .................................................................................................................................... 7 8. 典型应用电路...........................................................................................................................................................7 输入部分................................................................................................................................................................. 7 输出部分................................................................................................................................................................. 8 9. 安规特性................................................................................................................................................................... 8 9.1. 认证............................................................................................................................................................... 8 9.2. 安全与电磁兼容:........................................................................................................................................ 8 10. 标志、包装、运输、贮存.................................................................................................................................... 9 10.1. 标志............................................................................................................................................................. 9 10.1.1. 产品标志........................................................................................................................................ 9 10.1.2. 包装标志........................................................................................................................................ 9 10.2. 包装............................................................................................................................................................. 9 10.3. 运输............................................................................................................................................................. 9 10.4. 贮存............................................................................................................................................................. 9 11. 外形尺寸及重量...................................................................................................................................................10 1.超小型系列模块电源 10W 超小型系列模块电源是海凌科电子为客户设计的小体积,高效率模块电源。具有全球输入电压范 围、低温升、低功耗、高效率、高可靠性、高安全隔离等优点。已广泛用于智能家居、自动化控制、通讯 设备、仪器仪表等行业中。 2.产品型号 型 号 模块外壳尺寸 输出功率 输出电压 输出电流 备注 (mm) (W) (V) (mA) Notes HLK-10M03 10 3.3 3000 HLK-10M05 10 5 2000 10 9 1100 10 12 830 HLK-10M15 10 15 660 HLK-10M24 10 24 420 (MODEL) HLK-10M09 HLK-10M12 46.9*27.8*21.8 3.产品特征 1. 超薄型、超小型、业内最小体积 2. 全球通用输入电压(90~265Vac) 3. 低功耗、绿色环保 、空载损耗100M Ohms/500Vdc 25℃ 70% RH  传导与辐射 符合 EN55011, EN55022 (CISPR22)  静电放电 IEC/EN 61000-4-2 level 4 8kV/15kV  射频辐射抗扰 IEC/EN 61000-4-3 详见应用说明 第 8 页 / 共 10 页 10.标志、包装、运输、贮存 10.1.标志 10.1.1.产品标志 在产品的适当位置贴有产品唯一条形码标志,确保每块产品的生产日期、产品批次等 信息可追溯性。其内容符合国家标准、行业标准的规定。 10.1.2 包装标志 产品包装箱上标有制造厂名称、厂址、邮编、产品型号、出厂年、月、日; 标有“向上”、“防潮”“小心轻放”等运输标志,所有标志都符合 GB 191 的规定。 10.2.包装 产品采用专用吸塑盒分隔包装,具有防振功能,并符合 GB 3873 规定。 10.3.运输 包装后的产品能以任何交通工具运输,在运输中应有遮篷,不应有剧烈振动,撞击等。 10.4.贮存 产品贮存应符合 GB 3873 的规定。 第 9 页 / 共 10 页 11 外形尺寸及重量 第 10 页 / 共 10 页 引脚功能 1 AC 2 AC 3 -V0 4 +V0 重量:40±2g 尺寸误差: 1,长宽高及引脚间距误差±8% 2,引脚长度误差±1mm 3,引脚直径误差-0.2mm 第 11 页 / 共 10 页
HLK-10M12
物料型号:HLK-10W系列,包括HLK-10M03、HLK-10M05、HLK-10M09、HLK-10M12、HLK-10M15、HLK-10M24等。

器件简介:这些是10W超小型系列模块电源,由深圳市海凌科电子有限公司设计,适用于小体积、高效率的电源需求。它们具有全球通用的输入电压范围、低温升、低功耗、高效率等特点,广泛应用于智能家居、自动化控制、通讯设备、仪器仪表等行业。

引脚分配:文档中提供了模块的引脚分配图,但没有直接列出具体的引脚功能,需要结合模块的视图图示理解。

参数特性:包括输入特性和多种输出特性,例如输入电压范围是85-264Vac或直流120-350Vdc,最大输入电流不超过0.3A。输出特性根据不同型号,提供了空载额定输出电压、满载额定输出电压、额定输出电流、电压调整率、负载调整率、输入效率、输出纹波及噪音等参数。

功能详解:模块电源具备超薄型、超小型设计,具有全球通用输入电压、低功耗、低纹波、低噪声、良好的输出短路和过流保护、高效率、高可靠性、长寿命设计等特点。

应用信息:典型应用电路包括输入部分和输出部分的元件推荐值和作用,如保险丝、压敏电阻、安规电容、共模电感等,以及PCB板的防火等级和安全标准。

封装信息:提供了模块的外形尺寸及重量,包括尺寸误差的说明。
