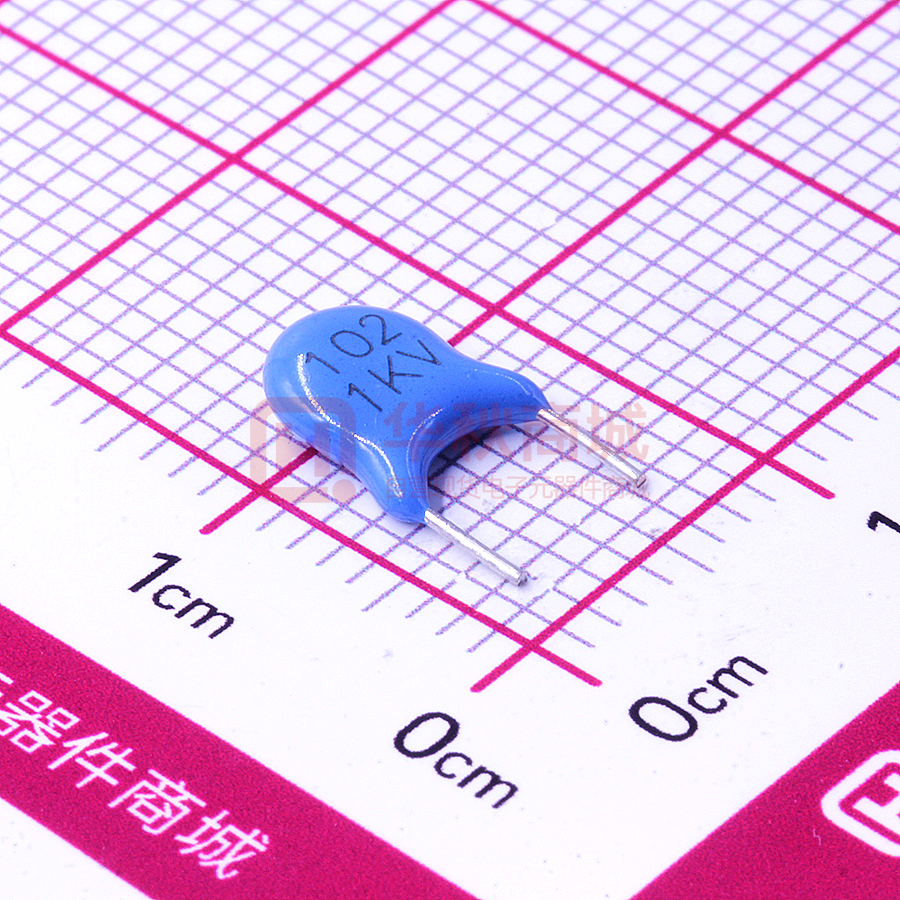

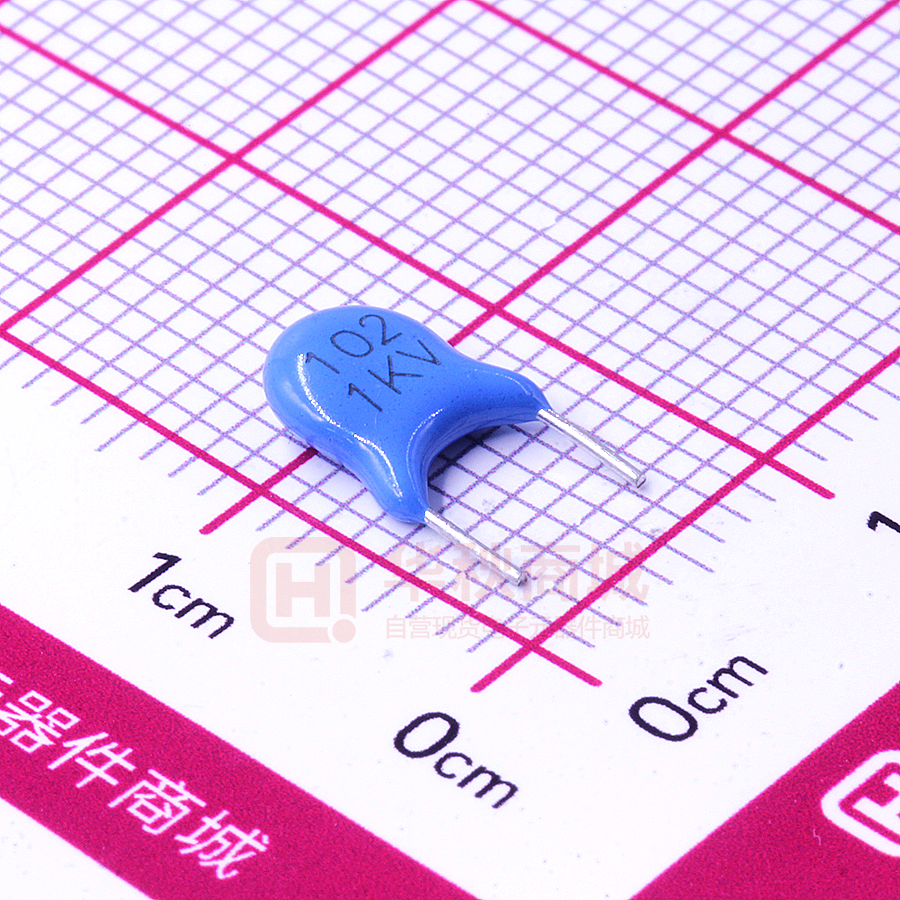

Q102M050030BN48035L50B0

东莞市勤宏电子科技有限公司 DongGuan QinHong(QNR) Electronic Technology Co LTD 规 格 承 认 书 APPROVAL SHEET 客 户 名 称 CUSTOMER 产 品 名 称 PART NANE 产 品 规 格 PART NUMBER 日 期 DATE 华秋 高压瓷片电容器 102M 1KV P=5 L=3.5 Y5P 蓝色 2023/3/23 确 认 CONFIRM 客户承认栏 CUSTOMER APPROVAL 厂商信息 厂商名称：东莞市勤宏电子科技有限公司 厂商地址：东莞市高埗镇下江城第三村工业区 联 系 人：邹先生 移动电话：13713246532 邮 箱：3001816658@qq.com 联系电话：0769-81835816&88878072 传 真：0769-81835815&88878075 东莞市勤宏电子科技有限公司 www.dgqnr.com 供应商承认栏 MANUFACTURER APPROVAL 客户规格明细表 客户料号 公司代码 Q102M050030BN48035L50B0 东莞市勤宏电子科技有限公司 额定 标称 电容量 电压 容量 允许偏差范围 (VDC) (pF) (%) 1KV 1000 ±20 www.dgqnr.com 温度 特性 Y5P 产品尺寸(mm) 直径 厚度 引线间距 max max F(mm) 6.0 2.5 5±0.5 引线直径 引线长度 d (mm) L (mm) 0.48±0.05 3.5±0.5 引线形状 直脚 1. 适用范围 本规范规定直流电压陶瓷圆片电容器，广泛适用于无线电通讯及电子设备。 2. 标准气候条件 ⑴ 室温：15~35℃ ⑵ 相对湿度：45~75% ⑶ 大气压：86~106 kPa 3.工作和储存温度范围 ⑴ 工作温度范围： 温度特性 工作温度下限 工作温度上限 Y5V - 25℃ 125℃ Y5U - 25℃ 85℃ SL - 25℃ 125℃ Y5P - 25℃ 125℃ ⑵ 储存温度范围：-10～+40℃ 4.性能及测试方法 4.1 电性能指标及测试方法 序号 项目名称 测试方法 技术要求 4.1.1 容量和误差 在 25℃， 1 kHz and 1 Vrms (Ⅱ类) 参照规格表 4.1.2 介质损耗 测试条件同上。 2.0% max 4.1.3 绝缘电阻 在额定电压或 500VDC（额定电压以上）条件下，充电 60± 5 秒内测试 10000MΩ min 两引线间：电容器两条引线间施加 150%额定电压，时间 5S. 4.1.4 耐电压 绝缘层：将电容器的两条引线连接在一起，施加 150%额定 电压，时间 60S. 东莞市勤宏电子科技有限公司 www.dgqnr.com 无击穿或飞弧。 瓷 片 电 容 器 按下表规定的步骤，将电容器放置在指定的温度下达到热 平衡，测量其电容量。 步骤 温度(℃) 1* 2* 3 4 5 20±2 -25±2 20±2 +85±2(Y5R：125±2℃) 20±2 Ⅰ 类 容量变化: 小于 ±1% or± 0.05pF (取较大者) 注*第 1 步第 2 步不适用于 SL。 根据下式计算温度变化系数(T.E) (C-Co) 6 T.E = ——————×10 (ppm/℃) Co (T- To) 按下式计算电容量变化(Δ C) 4.1.5 Ⅱ&Ⅲ 类 温度特性 (C–Co) Δ C = —————×100 (%) Co 温度特性 容量变化 式中： C0----第 3 步测得的容量； C —--第 2 或第 4 步测得的容量； Y5P YR +15% to-30% T0----第 3 步测量温度； T ----第 4 步测量温度。 Y5U +20% to -55% Z5U +20% to -55% Y5V +20% to -80% Z5V +20% to -80% 预处理： Ⅰ类瓷电容器在 55±2℃，相对湿度 20%条件下，放置 16～ ±10% 24 小时。在适当的干燥剂如活性碳、硅胶中快速冷却。 Y5P、Y5U、Y5V 电容器在 150℃烘 1 小时，然后在标准大气 压条件下恢复 24 小时。 4.2 机械性能及测试方法 序号 项目名称 测试方法 4.2.1 引线 固定电容器瓷体，使得引线的轴垂直向下，在引线上施 抗拉强度 技术要求 加轴向拉力 10N，10±1 秒钟。 电容器不破损，引线无段裂或松动。 固定电容器瓷体，使得引线的轴垂直向下，引线下端悬 4.2.2 挂 5N 重力的物体。 折弯试验 倾斜瓷体，在 2～3 秒钟内使其与垂线成 90º。然后，在 引线无损坏 相同时间内恢复原位。如此过程为一次折弯。引线需在 两个相反的方向交替进行两次试验。 5.3 可靠性及试验方法 序号 项目名称 测试方法 技术要求 焊锡温度: 235±5℃ 4.3.1 可焊性 浸入时间: 2.5±0.5 seconds 均匀覆盖引线浸入部分 95%以上。 浸入速度: 25±6mm/s 频率范围：10～55Hz， 4.3.2 振动试验 振幅（总偏移） ：1.5mm， 东莞市勤宏电子科技有限公司 外观 无可见的损坏 容量变化 规定误差 www.dgqnr.com 第4页 共6页 瓷 片 电 容 器 时间：6 小时， 频率变化速度：由 10～55～10Hz 约 1 分钟。 三个相互垂直方向的振动各 2 小时。 焊锡温度 260±5℃, 浸入时间 10±0.5Sec. 4.3.3 耐焊接热 锡面与产品座高平面的高度为 1.27mm. 损耗系数 外观 容量变化 电容器置于标准大气压条件下放置 24±2 小时。 抗溶解 浸入异丙醇 30±5 秒。 产品置于试验箱中，于-25℃±2℃30 分钟、室温 3 分 钟，再 105±2℃30 分钟、室温 3 分钟。这一过程为一 温度循环 无可见的损坏 ±20%(Y5V & Z5V) 见 4.1.4 （引线之间） 外观 外观 4.3.5 参见 4.1.2 耐电压 后处理： 4.3.4 品质因素或 容量变化 介质损耗 无可见的损坏 无可见的损坏 ±30% (Y5V & Z5V ) 5% max 个循环。 产品需进行 5 次循环。 绝缘电阻 1000MΩ min. 后处理： （同 5.3.3） 耐电压 （引线之间） 产品在温度 40±2℃，相对湿度 90～95%条件下存放 +24 4.3.6 湿热试验 500 小时。 后处理： 见 4.1.4 外观 无可见的损坏 容量变化 见 4.3.5. Q 或 DF 见 4.3.5. 绝缘电阻 1000MΩ min (Ⅱ类瓷) 电容器置于标准大气压条件下放置 1~2 小时。 耐电压（引线 之间） 见 4.1.4 外观 容量变化 产 品 在 温 度 125 ± 3 ℃ 下 施 加 100% 额 定 电 压 连 续 4.3.7 耐久性试验 +48 品质因素或 小时。 损耗系数 后处理： （同 5.3.3） 绝缘电阻 1000 同 4.3.5. 耐电压（引线 之间） 东莞市勤宏电子科技有限公司 www.dgqnr.com 第5页 共6页 瓷 片 电 容 器 5.温度特性曲线图 B: Y5P E: Y5U F: Y5V 6.标志说明 标志内容 102 1KV 东莞市勤宏电子科技有限公司 www.dgqnr.com 第6页 共6页
