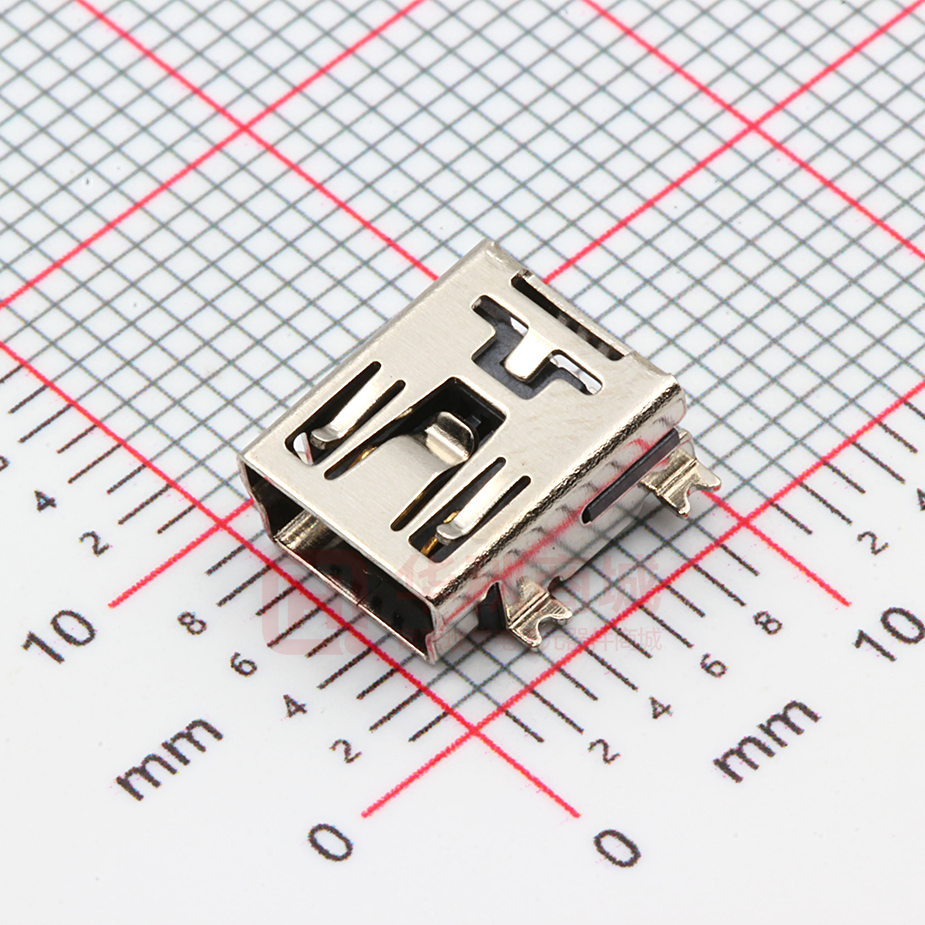

U-M-M5SS-W-2

U-M-M5SS-W-2

  • 厂商:

    HRO(韩荣)

  • 封装:

    USB5-MINIB_7.5X9.2MM_SM

  • 描述:

    连接器类型:Mini-B 标准:USB 2.0 公母:母座 触点数量:5 端口数量:1

  • 数据手册
  • 价格&库存
U-M-M5SS-W-2 数据手册
韩 国 韩 荣部 品 株式 会社 东莞市韩荣电子有限公司 承 认 书 客 户 CUSTOMER 客户料号 CUSTOMER MODEL: MODEL: 品 名 USB 连接器 PART NAME NAME 型 号 U-F-M5SS-W-2 MODEL 承认单位 DEPT 检验 INSPECT 审核 CHECK 批准 APPD (QC) QC) (R&D) R&D) (R&D) R&D) OK□ NG□ OK NG OK□ NG□ OK NG OK□ NG□ OK NG 责 任 人 RESPONSIBLE 判 定 DETERMINE 韩国韩荣部品株式会社 KOREAN HROPARTS ELECTRONICS CO.,LTD ADD:118-4 Zhen Chen 3 Xin Buk Chun City Gang Won Do Korea E-mail:: hroparts@smtswitch.com 本厂工程部审核: ENGINEERING DEPT: 东莞市韩荣电子有限公司 DONGGUAN HRO ELECTRONICS CO.,LTD TEL:86-769-87818100 87818200 87818300 FAX:86-769-87818500 Http:www.smtswitch.com E-mail:sales@smtswitch.com 日期: 日期:2015 年 08 月 18 日 ADD:中国广东省东莞市塘厦镇 138 工业区宏业北二横路 1 号 B 栋 RoHS 让客户 100%满意的高品质开关插座供应商 文件编号 FILE NO. HR-SPEC-015 页码 PAGE KOREAN HROPARTS ELECTRONICS CO.,LTD 发布日期 DATE OF ISSUE 2014 年 09 月 23 日 PRODUCT SPECIFICATION 产品承认书 文件版本 EDITION 第 A 版 第 0 次修订 Title 名称 产品料号 PART NO. USB 连接器系列 CONNECTOR 连接器 1/5 1. General specification 基本事项 1.1 action : CONNECTOR 种类 : 连接器 1.2 Switch rating 最大额定值 : DC/AC 30V , 1.0A 1.3 Operation temperature range 使用温度试验范围 : - 25~ + 80ºC 1.4 Preservative temperature range 保存温度范围 : - 20~ + 70ºC 1.5 Appearance and dimensions : See outside drawing page 外形及尺寸 : 见外形尺寸图 1.6 General test condition (Tests and measurements shall be made under the following standard conditions unless otherwise specified): 正常测试条件(未有特殊说明量测在以下条件进行):: Ambient temperature 温度: 5 ~ 35ºC Relative humidity 相对湿度: 45 ~ 85%RH Air pressure 气 压: 86 ~ 106kPa(860~1060mbar) However, if doubt arises on the decision based on the measured Values under the above-mentioned conditions, the following conditions shall be employed: 但是在对判定产生疑义时,按下述状态实施: Ambient temperature 温 度: 20±2ºC Relative humidity 相对湿度: 65±5% Air pressure 气 压: 86 ~ 106kPa(860~1060mbar) 2. Performance 性能 2.1 Electrical characteristics 电气性能 NO. Item 项目 Test condition 试验 条 件 2.1.1 Contact resistance 接触电阻 2.1.2 Insulation resistance 绝缘电阻 Measurement shall be made between adjacent terminals, between terminal and shell(DC 500V) 测试相邻引脚之间,引脚与处壳之间的绝缘阻抗(DC 500V) 100MΩ min 100MΩ 以上 2.1.3 Withstand voltage 耐电压 Apply certain voltage (50-60Hz , AC 500V) for 1 minute between adjacent contacts of the connector with 0.5mA Leakage sensitivity. 输入一定电压(50-60Hz ,电压值 AC 500V)1分钟,漏电流为 0.5mA ,测试邻近端子间 No. insulation destruction. 无绝缘破坏 Measured at low current(10mA or less) 在低电流(≦10MA)条件下测试 2.2 2.2 Mechanical Characteristics 机械性能 2.2.1 Insertion & Products mated 3 cycles, fix the species in the force gauge Extraction and test the mating force of the connector . Force 产品插拔三次后,置于插拔力测试计上测试插入力和拔出 插 拔 力 力. Performance 规格 100mΩ MAX 100mΩ 以下 2.94-29.4 N. (0.3Kg-3Kg) 文件编号 FILE NO. HR-SPEC-015 页码 PAGE KOREAN HROPARTS ELECTRONICS CO.,LTD 发布日期 DATE OF ISSUE 2014 年 09 月 23 日 PRODUCT SPECIFICATION 产品承认书 文件版本 EDITION 第 A 版 第 0 次修订 产品料号 PART NO. 连接器系列 Title 名称 NO. 2.2.2 Item 项目 Terminal 端子强度 2.2.4 Test condition 试验 条 件 Apply 0.5Kg load to terminal of the connector in any off, rupture, looseness and direction for 1 minute. other defects. 于连接端子处上方垂直施加0.5Kg的力,持续时间1分钟。 Vibration test 耐振性 (1) Amplitude 全振幅: 1.5 mm (2) Sweep rate: 10-55-10HZ for 1 minute 扫描速度: 10-55-10HZ 1 分钟 (3) Sweep method: Logarithmic frequency sweeprate 扫描方式: 对数频率扫描速度 (4) Vibration direction : X, Y, Z( 3 directions ) 振动方向: X,Y, Z (3 方向) (5) Time : Each direction 2 hours (Total 6hours) 时间: 每个方向2 个小时(共6 个小时) Soldering heat test 耐焊接热 Soldering area: t/2 of P.W.B. thickness (P.W.B:T=1.6) 焊接面积:印刷基板的1/2 厚度处 Soldering temperature : 260± 5℃ 焊接温度:260± 5℃ soldering time : 5 ±1 sec. 焊接时间:5 ±1 秒 2.2.5 Solderbility 可悍性 2.2.6 Shock 耐冲击性 Performance 规格 Terminal shall be not broken Load Strength of 2.2.3 CONNECTOR 连接器 2/5 端子无变形,断裂,等导常。 No.2.1 and 2.2.1 to 2.2.2 shall be satisfied 满足 2.1 项和2.2.1 至 2.2.2 项. No damage (electrical andmechanical) 无异常。 (电气、机械特性) After sprated flux 涂上助焊剂后 temperature :245± 5℃ 温度:245± 5℃ soldering time :2±0.5 sec 焊接时间:2±0.5 秒 90% or more of surface area of the portion immersed in solder shall be covered by new solder 90% 或更多的浸焊面积能 被焊锡覆盖. Measure after test at a condition below 在下列条件下进行测试后的量度 Peak acceleration----80G 冲击加速度-80G Test time-6direction ,each 3 times total 18times 测试次数-6 个方向,各3 次共计18 次。 No.2.1 and 2.2.1 to 2.2.2 shall be satisfied 第2.1 及2.2.1—2.2.2 都应符 合要求 文件编号 FILE NO. HR-SPEC-015 页码 PAGE KOREAN HROPARTS ELECTRONICS CO.,LTD 发布日期 DATE OF ISSUE 2014 年 09 月 23 日 PRODUCT SPECIFICATION 产品承认书 文件版本 EDITION 第 A 版 第 0 次修订 Title 名称 产品料号 PART NO. 连接器系列 CONNECTOR 连接器 3/5 2.3 Durability characteristics 耐久性 NO. Item 项目 2.3.1 Endurance (switching) action) 耐久特性 (插拔寿命) Test condition condition 试验 条 件 Switch shall be operated continuously at 20~50 cycles /10000 times. 插座在寿命试验设备上以 20~50 次/分的速度连续被操 作,10000 次。 Performance 规格 After test, Insulation resistance: 10MΩ Min 实验后: 绝缘电阻:10MΩ Min Insertion & Extraction Force: 2.94-29.4 N(0.3-3Kg) 插拔力:2.94~29.4 N (0.3-3Kg) 2.4 Climatic characteristics 耐候性能 No. Item 项目 Test condition 试验 条 件 Performance 规格 2.4.1 Cold test 耐寒性 (1) Temperature : - 20±2℃ 温度:- 20±2℃ (2) Duration of test: 96h 持续时间:96 小时 (3) Take off a drop water 去掉水珠 (4) Standard conditions after test : 1h 试验后的放置条件:1 小时 Contact resistance 100 mΩ max No. 2.1.2 to 2.1.4 and No. 2.2.1 to 2.2.2 shall Be satisfied 接触电阻 100 mΩ 以下 满足2.1.2 到2.1.4 项、2.2.1到 2.2.2 项. 2.4.2 Heat test 耐热性 (1) Temperature : 80±2℃ 温度: 80±2℃ (2) Duration of test: 96h 持续时间:96 小时 (3) Standard conditions after test : 1h 试验后的放置条件:1 小时 Contact resistance 50mΩ max No. 2.1.2 to 2.1.4 and No. 2.2.1 to 2.2.2 shall Be satisfied 接触电阻 100mΩ以下 满足2.1.2 到2.1.4 项2.2.1到 2.2.2 项. . 文件编号 FILE NO. HR-SPEC-015 页码 PAGE KOREAN HROPARTS ELECTRONICS CO.,LTD 发布日期 DATE OF ISSUE 2014 年 09 月 23 日 PRODUCT SPECIFICATION 产品承认书 文件版本 EDITION 第 A 版 第 0 次修订 Title 名称 产品料号 PART NO. 连接器系列 NO. Item 项目 2.4.3 Temperature cycle 温度循环 2.4.4 Humidity test 耐湿性 2.4.5 Salt mist Test 盐雾实验 CONNECTOR 连接器 Test condition 试验 条 件 (1) Test cycles :20 cycles 试验周期:20 个周期 (2) Standard condition after test :1h 试验后的放置条件:1 小时 temperature duration of test 温度 持续时间 1 cycle 一次 20±5℃ 1h -25±2℃ 1h 循环 20±5℃ 1h 80±5℃ 1h 4/5 Performance 规格 No damage Electricalandmechanical 无异常 电气、机械性能 (1) Temperature : 40±2℃ 温度:40±2℃ (2) relative humidity: 90~95%RH 相对温度:90~95%RH (3) Duration of test: 96h 持续时间:96 小时 (3) Take off a drop water 去掉水珠 (4) Standard conditions after test : 1h 试验后的放置条件:1 小时 Contact resistance 50mΩ max No. 2.1.2 to 2.1.4 and No. 2.2.1 to 2.2.2 shall Be satisfied 接触电阻 50mΩ以下 满足2.1.2 到2.1.4 项、2.2.1 到2.2.2 项. The switch shall be subjusted to a fime mist of salt solution at a temperature of 35±2℃ for 12H continuously (salt solution concentration 5±1% by weight) 温度: 35±2℃ 浓度: 5±1% 时间: 24H After immersing , salt deposit shall be removed by running water. 试验后,将盐沉积物用水冲掉 No remarkable corrosion shall be recognized in metal parts 在金属件上没有严重腐蚀斑点 文件编号 FILE NO. HR-SPEC-015 页码 PAGE KOREAN HROPARTS ELECTRONICS CO.,LTD 发布日期 DATE OF ISSUE 2014 年 09 月 23 日 PRODUCT SPECIFICATION 产品承认书 文件版本 EDITION 第 A 版 第 0 次修订 产品料号 PART NO. 连接器系列 Title 名称 SIM 3. Precaution 注意事项 3.1 Soldering condition 浸焊条件 ITEM项目 项目 Preheat temperature 预热温度 Preheat time 预热时间 Area of flux 助焊剂的面积 Temperature of solder 焊锡温度 Time of immersion 浸焊时间 Soldering number 浸焊次数 Printed wiring board 印刷基板 CONDITION条件 条件 110ºC max (Embilomental temperature of soldering surface of P. W. E) 110ºC 以下(印刷基板焊锡面周围的温度) 60 sec, max 60 秒以内 1/2 max of P. W. B. thickness 印刷基板厚度的 1/2 以内 255ºC max 255ºC 以下 Within 5 sec 5 秒以内 Within 2 times (But should bring down heat of the first soldering) 2 次以内 (但应把第一次焊锡的温度降下来) Single sided copper-clad laminates 单面铜箔 (1) After switches were soldered, please be careful not to clean switches with solvent 插座浸焊后,注意不要用溶剂清洗. (2) In the case of using soldering iron, soldering conditions shall be 350ºC max and 3 sec. max 在使用铬铁的情况下,焊锡温度应在350ºC 以下、3 秒以内. (3) Right after switches were soldered; please be careful not to load on the knobs of switches. 浸焊后,注意不要在顶部施加负荷. 3. 2 Design instructions(设计中应注意的事项 设计中应注意的事项) 设计中应注意的事项 (1) Follow recommended P. W. B. piercing plan in outside drawing page. 印刷基板的安装孔尺寸参见产品图. (2) Design key top as fig. Design inclination of key top 4 deg. max as fig. (Recommended operating condition.) 击键部设计如图,击键部倾斜度如图在4 度以内. (参见操作条件). 3.3 Note(注意点 注意点) 注意点 (1) Please be cautious not to give excessive static load or shock to connector. 注意不要施加超负荷的压力或晃动连接器. (2) Please be careful not to pile up P. W. B. after SIM were soldered. SIM卡焊接以后,印刷基板注意不要叠放. (3) Preservation under high temperature and high humidity or corrosive gas should be avoided especially. When you need to preserve for a long period, do not open the carton. 保管时尤其应注意避开高湿高温和有腐蚀性气体的环境.如需长时间保存,请不要打开包装箱. (4) Panasert RH and RH6 shall be used as the standard insert machine (use N type clinch). 使用标准插入机器PANASERT 和RH6(使用N 式钉) (5) Preservation under high temperature and high humidity or corrosive gas should be avoided especially, when you need to preserve for a long period, do not open the carton. 特别注意避免将产品保存在高温、强温度或有腐蚀性气体的地方。若长期保存,请勿打开包装箱。 制表: 5/5 审核: 核准:
