RoHS
Compliant
规
格
承
认 书
File No.: Q/FRK 0.GS.C.C42-C14
产 品 名 称

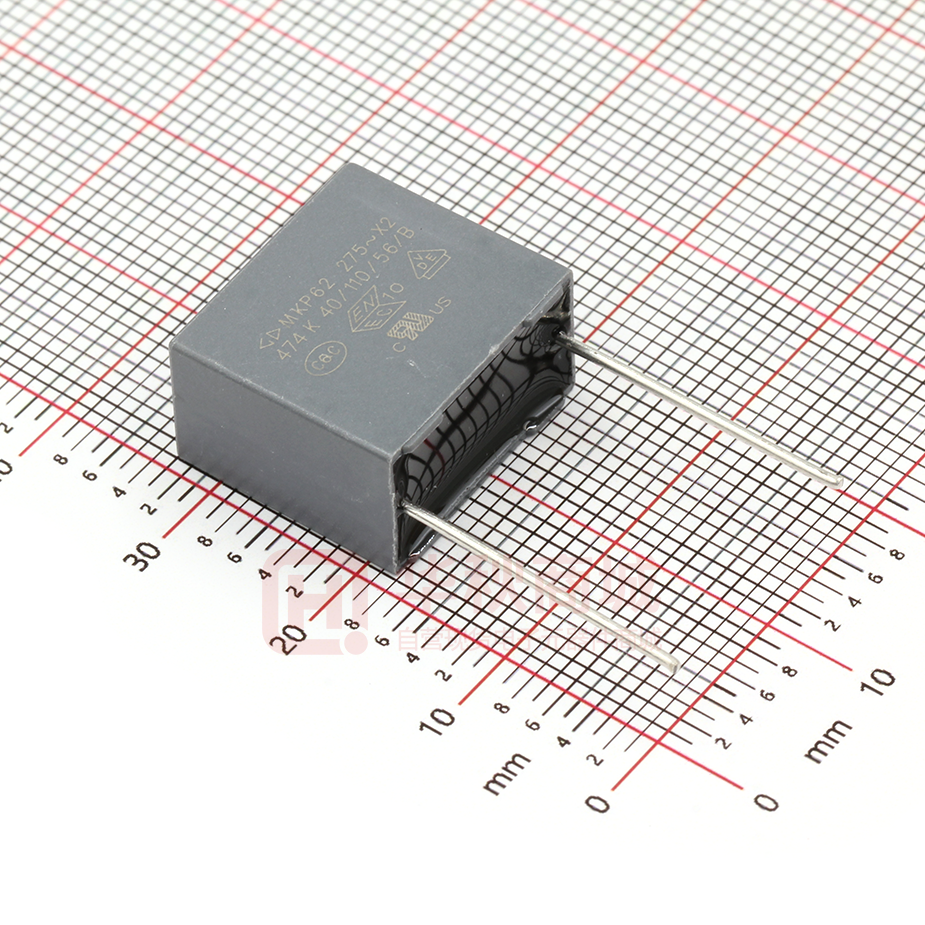

塑料外壳金属化聚丙烯膜抗干扰电容器(X2 类)
产 品 型 号
MKP62
产 品 编 码
C42
客 户 名 称
客 户 编 码
日
期
2017-8
厦门法拉电子股份有限公司
拟制
审核
承认厂商
批准
厦门法拉电子股份有限公司
地址: 中国厦门市海沧区新园路 99 号
营销中心
TEL: 0086-592-2335737 6208505 6208586
FAX: 0086-592-6208777
Mail: Vivian@faratronic.com.cn
Donny@faratronic.com.cn
James@faratronic.com.cn
Http: www.faratronic.com.cn
* 此规格书归厦门法拉电子股份有限公司所有,未经许可,不得复制及用于其它商业用途。
Page 1 of 12
MKP62
版本更新记录
现有版本
日期
编写者
更改说明
Page 2 of 12
MKP62
金属化聚丙烯膜抗干扰电容器(X2 类, 305Vac/275Vac)
■ 外形图
W±0.4, H±0.4, T±0.4
四引出线
方底
四引出线
四引出线
W±0.4, H±0.4, T±0.4
圆弧底
■ 特点
●
●
●
●
金属化聚丙烯
能承受过压冲击
优异的阻燃性能
用于电源跨线路等抗干扰场合
■ 安全认证
●
CQC
(中国)
IEC 60384-14:2013, X2, 305Vac/275Vac, 0.0010F50.0F, 40/110/56/B
证书号: CQC03001002875
●
ENEC-VDE
(欧盟)
EN 60384-14:2013,X2, 305Vac/275Vac, 0.0010F50.0F, 40/110/56/B
证书号: 40000358
●
UL-CUL
(美国/加拿大)
●
KC
(韩国)
UL 60384-14:2009 , CSA E60384-14:09 , X2, 305Vac/275Vac, 0.0010F50.0F,
40/110/56/B
证书号: E186600, CCN: FOWX2/8
K60384-14(2006-12), X2, 305Vac/275Vac, 0.0010F3.0F, 40/110/56/B
证书号: SU03060-12001A/12002/12003/12004
Page 3 of 12
MKP62
■ 技术要求
电容器类别
气候类别/阻燃等级
工作温度范围
额定电压(UR)
最大连续直流电压
电容量范围
电容量偏差
耐电压
绝缘电阻
损耗角正切
X2 类
40/110/56/B
-40℃ ~ +110℃
305Vac/275Vac, 50/60Hz
630Vdc
0.0010F~25.0F
10(K),20(M)
引线之间
4.3UR(dc), 2s
2 120Vac, 1min
极壳之间
R≥15 000M , CN≤0.33F
(20℃, 100V ,1min)
CN0.33F
RCN≥5 000s,
-4
0.0010F≤CN<0.010F
≤2010 (1kHz,20℃)
≤2010-4(10kHz,20℃)
0.010F≤CN≤0.47F
≤1010-4(1kHz,20℃)
≤2010-4(10kHz,20℃)
-4
0.47FCN≤1.0F
≤2010 (1kHz,20℃)
≤4010-4(10kHz,20℃)
-4
------------1.0FCN≤10.0F
≤3010 (1kHz,20℃)
------------10.0FCN≤50.0F
≤4010-4(1kHz,20℃)
Page 4 of 12
MKP62
■ 产品编码说明
18 位产品代码如下:
1
2
3
C
4
2
4
第 1~3 位
5
6
7
8
9
1 0 11 1 2 1 3 1 4 1 5 1 6 1 7 1 8
型号代码
C42=MKP62
第 4~5 位
交流额定电压
Q2=305V
第 6~8 位
P2=275V
标称容量
举例:103=10×103 pF= 0.01μF
第9位
容量偏差
K=±10%, M=±20%
第 10 位
引线脚距
第 11 位
3=7.5mm
4=10.0mm
6=15.0mm
B=27.5mm
F=37.5mm
M=52.5mm
9=22.5mm
内部特征码
第 12~15 位 引线加工和包装代码
第 16~18 位 内部特征码
表 1 引线加工和包装代码
第 12 位
代
码
A
C
说明
弹带包装
直脚
D
软绝缘线(多股)
E
硬绝缘线(单股)
M
软绝缘线(多股),
外壳带正底安装耳
T
3
P1=20.3mm±0.5m
m
P1=20mm±0.5mm
第 13 位
代
码
3
4
6
代
码
00
45
C5
K0
K2
L0
说明
F=7.5mm
F=10.0mm
F=15.0mm
第 14 位
代码
0
说明
表示直脚
第 15 位
代
码
1
说明
5
产品在连续的两个载带孔之间
P3=12.7mm,H=18.5mm (对于 P=7.5mm)
P3=25.4mm;H=18.5mm (对于 P =10/15mm)
0
引线长度偏差±0.5mm 或标准长度
1
引线长度偏差-5mm~0mm
2
引线长度偏差 0 mm~+5 mm
3
引线长度偏差 0 mm~+10mm
4
引线长度偏差±5 mm
0
引线长度偏差±0.5mm 或标准长度
说明
标准的引线长度(18mm~26mm)
引线长度 4.5mm
35mm
100mm
120mm
200mm
注 1:这里的长度包含剥线长度
注 2:一般 P≥27.5 产品才可选用绝缘线方
式
45
引线长度 4.5mm
55
引线长度 5.5mm
Page 5 of 12
MKP62
■
外形尺寸 (mm)
305Vac/275Vac #
CN
W
(F)
H
T
P
0.0010 10.5 9.0
0.0012 10.5 9.0
4.0
4.0
7.5
7.5
0.0015 10.5 9.0
4.0
7.5
0.0018 10.5 9.0
4.0
7.5
0.0022 10.5 9.0
4.0
7.5
0.0027 10.5 9.0
4.0
0.0033 10.5 9.0
4.0
0.0039 10.5 9.0
0.0047 10.5 9.0
0.0056 10.5 9.0
0.0068 10.5 9.0
d
305Vac/275Vac #
Part number
CN
W
(F)
H
0.6 C42Q2102-30****+++ 0.022 17.5 9.5
0.6 C42Q2122-30****+++ 0.027 17.5 9.5
T
P
d
305Vac/275Vac #
Part number
CN
W
(F)
5.0 15.0 0.6 C42Q2223-6A****+++
5.0 15.0 0.6 C42Q2273-6A****+++
0.39
0.47
0.6 C42Q2152-30****+++ 0.033 17.5 9.5
5.0 15.0 0.6 C42Q2333-6A****+++
0.56
0.6 C42Q2182-30****+++ 0.039 17.5 9.5
5.0 15.0 0.6 C42Q2393-6A****+++
0.68
0.6 C42Q2222-30****+++ 0.047 17.5 9.5
5.0 15.0 0.6 C42Q2473-6A****+++
0.82
7.5
0.6 C42Q2272-30****+++ 0.056 17.5 9.5
5.0 15.0 0.6 C42Q2563-6A****+++
7.5
0.6 C42Q2332-30****+++ 0.068 17.5 9.5
5.0 15.0 0.6 C42Q2683-6A****+++
4.0
7.5
0.6 C42Q2392-30****+++ 0.082 17.5 9.5
4.0
7.5
0.6 C42Q2472-30****+++ 0.10M 17.5 9.5
4.0
7.5
0.6 C42Q2562-30****+++
0.10
4.0
7.5
0.6 C42Q2682-30****+++
0.12
0.0082 10.5 9.0
4.0
0.010 10.5 9.0
4.0
0.012 10.5 9.0
4.0
0.015 10.5 9.0
H
P
d
Part number
9.0 27.5 0.8
9.0 27.5 0.8
C42Q2394-B0****+++
C42Q2474-B0****+++
32.0 18.0
9.0 27.5 0.8
C42Q2564-B0****+++
32.0 18.0
9.0 27.5 0.8
C42Q2684-B0****+++
32.0 18.0
9.0 27.5 0.8
C42Q2824-BS****+++
1.0
32.0 18.0
9.0 27.5 0.8
C42Q2105-BS****+++
1.0
32.0 12.0 18.0 27.5 0.8
C42Q2105-BC****+++
5.0 15.0 0.6 C42Q2823-6A****+++
1.2
32.0 20.0 11.0 27.5 0.8
C42Q2125-BS****+++
5.0 15.0 0.6 C42Q2104M6A****+++
1.5
32.0 20.0 11.0 27.5 0.8
C42Q2155-BS****+++
17.5 11.0
5.0 15.0 0.6 C42Q2104-6S****+++
1.8
32.0 22.0 13.0 27.5 0.8
C42Q2185-BS****+++
17.5 11.0
5.0 15.0 0.6 C42Q2124-6S****+++
2.2M 32.0 22.0 13.0 27.5 0.8 C42Q2225MBS****+++
7.5
0.6 C42Q2822-30****+++ 0.15M 17.5 11.0
5.0 15.0 0.6 C42Q2154M6S****+++
2.2K
7.5
C42Q2225-BC****+++
7.5
0.6 C42Q2103-30****+++ 0.15K 17.5 12.0 6.0 15.0 0.6 C42Q2154K6S****+++ ★2.2 32.0 16.0 22.0 27.5 0.8
0.6 C42Q2123-30****+++ 0.18 17.5 12.0 6.0 15.0 0.6 C42Q2184-6S****+++
2.7 32.0 28.0 14.0 27.5 0.8
4.0
7.5
0.6 C42Q2153-30****+++ 0.22M 17.5 12.0 6.0 15.0 0.6 C42Q2224M6S****+++
C42Q2335-BA****+++
0.018 10.5 9.0
4.0
7.5
0.6 C42Q2183-30****+++ 0.22K 17.5 13.5 6.0 15.0 0.6 C42Q2224K6B****+++ 3.3M 32.0 24.5 15.0 27.5 0.8 C42Q2335MBB****+++
0.022 10.5 9.0
4.0
7.5
0.6 C42Q2223-3S****+++ 0.22K 17.5 12.0 7.0 15.0 0.6 C42Q2224K6C****+++
0.027 10.5 9.0
4.0
7.5
0.033 10.5 11.0 5.0
3.3
3.3K
32.0 18.0
32.0 18.0
T
32.0 25.0 13.0 27.5 0.8 C42Q2225KBS****+++
32.0 30.0 16.0 27.5 0.8
C42Q2275-BS****+++
32.0 28.0 17.0 27.5 0.8 C42Q2335KBB****+++
7.5
0.6 C42Q2273-3S****+++ 0.22K 17.5 13.5 7.5 15.0 0.6 C42Q2224K6S****+++ ★3.3M 32.0 16.0 27.5 27.5 0.8 C42Q2335MBC****+++
0.6 C42Q2333-3S****+++ 0.27 17.5 13.5 7.5 15.0 0.6 C42Q2274-6S****+++ ★3.3K 32.0 18.5 31.0 27.5 0.8 C42Q2335KBC****+++
0.039 10.5 11.0 5.0
7.5
0.6 C42Q2393-3S****+++ 0.33M 17.5 13.5 7.5 15.0 0.6 C42Q2334M6S****+++
3.9
32.0 29.0 19.0 27.5 0.8
C42Q2395-BA****+++
0.047 10.5 11.0 5.0
7.5
0.6 C42Q2473-3S****+++ 0.33K 17.5 14.0 8.0 15.0 0.6 C42Q2334K6S****+++
3.9
32.0 33.0 18.0 27.5 0.8
C42Q2395-BS****+++
0.056 10.5 12.0 6.0
7.5
0.6 C42Q2563-3S****+++ 0.33M 17.5 12.5 9.0 15.0 0.6 C42Q2334M6A****+++ 4.7M 32.0 33.0 18.0 27.5 0.8 C42Q2475MBS****+++
0.068 10.5 12.0 6.0
7.5
0.6 C42Q2683-3S****+++ 0.33M 17.5 17.5 6.0 15.0 0.6 C42Q2334M6B****+++ ★4.7M 32.0 18.5 31.0 27.5 0.8 C42Q2475MBC****+++
0.0047 13.0 9.0
0.0056 13.0 9.0
4.0 10.0 0.6 C42Q2472-40****+++ 0.33K 17.5 18.5 7.5 15.0 0.8 C42Q2334K6A****+++
4.0 10.0 0.6 C42Q2562-40****+++ 0.33 17.5 12.0 13.0 15.0 0.8 C42Q2334-6C****+++
0.39
17.5 14.5 8.5 15.0 0.6 C42Q2394-6S****+++
4.7K
4.7
5.6
32.0 33.0 18.0 27.5 0.8 C42Q2475KBA****+++
32.0 30.0 21.0 27.5 0.8 C42Q2475-BB****+++
0.0068 13.0 9.0
4.0 10.0 0.6 C42Q2682-40****+++
0.0082 13.0 9.0
4.0 10.0 0.6 C42Q2822-40****+++ 0.47M 17.5 14.5 8.5 15.0 0.6 C42Q2474M6S****+++ 6.8M 32.0 37.0 22.0 27.5 0.8 C42Q2685MBS****+++
32.0 37.0 22.0 27.5 0.8
C42Q2565-BS****+++
0.010 13.0 9.0
0.012 13.0 9.0
4.0 10.0 0.6 C42Q2103-40****+++ 0.47M 17.5 18.5 7.5 15.0 0.8 C42Q2474M6A****+++
4.0 10.0 0.6 C42Q2123-40****+++ 0.47K 17.5 16.0 10.0 15.0 0.8 C42Q2474K6S****+++
1.5
1.8
41.0 22.0 11.0 37.5 1.0
41.0 22.0 11.0 37.5 1.0
0.015 13.0 9.0
4.0 10.0 0.6 C42Q2153-40****+++
0.56
17.5 16.0 10.0 15.0 0.8 C42Q2564-6A****+++
2.2
41.0 24.0 13.0 37.5 1.0
C42Q2225-FS****+++
0.018 13.0 9.0
4.0 10.0 0.6 C42Q2183-40****+++
0.60
17.5 19.0 11.0 15.0 0.8 C42Q2604-6S****+++
2.2
42.0 15.0 24.0 37.5 1.0
C42Q2225-FC****+++
0.022 13.0 9.0
4.0 10.0 0.6 C42Q2223-40****+++
0.68
17.5 19.0 11.0 15.0 0.8 C42Q2684-6S****+++
2.7
41.0 24.0 13.0 37.5 1.0
C42Q2275-FS****+++
0.027 13.0 9.0
4.0 10.0 0.6 C42Q2273-40****+++ 0.82M 17.5 19.0 11.0 15.0 0.8 C42Q2824M6S****+++
3.3
41.0 26.0 15.0 37.5 1.0
C42Q2335-FA****+++
0.033 13.0 9.0
0.039 13.0 9.0
4.0 10.0 0.6 C42Q2333-4S****+++
4.0 10.0 0.6 C42Q2393-4S****+++
0.15
0.18
26.5 15.0 6.0 22.5 0.8 C42Q2154-90****+++
26.5 15.0 6.0 22.5 0.8 C42Q2184-90****+++
3.3
3.3
42.0 28.0 14.0 37.5 1.0
42.0 15.0 24.0 37.5 1.0
C42Q2335-FS****+++
C42Q2335-FC****+++
0.047 13.0 9.0
3.9
41.0 30.0 16.0 37.5 1.0
C42Q2395-FS****+++
C42Q2155-FS****+++
C42Q2185-FS****+++
4.0 10.0 0.6 C42Q2473-4S****+++
0.22
26.5 15.0 6.0 22.5 0.8 C42Q2224-9S****+++
0.056 13.0 11.0 5.0 10.0 0.6 C42Q2563-4S****+++
0.27
26.5 15.0 6.0 22.5 0.8 C42Q2274-9S****+++
4.7M 42.0 19.0 24.0 37.5 1.0 C42Q2475MFC****+++
0.068 13.0 11.0 5.0 10.0 0.6 C42Q2683-4S****+++
0.33
26.5 15.0 6.0 22.5 0.8 C42Q2334-9S****+++
4.7K
0.082 13.0 11.0 5.0 10.0 0.6 C42Q2823-4S****+++
0.39
26.5 15.0 6.0 22.5 0.8 C42Q2394-9S****+++
4.7
41.0 30.0 16.0 37.5 1.0
C42Q2475-FS****+++
0.10M 13.0 11.0 5.0 10.0 0.6 C42Q2104M4S****+++ 0.47M 26.5 15.0 6.0 22.5 0.8 C42Q2474M9S****+++
5.6
41.0 33.5 18.5 37.5 1.0
C42Q2565-FS****+++
0.10K 13.0 12.0 6.0 10.0 0.6 C42Q2104K4S****+++ 0.47K 26.5 16.0 7.0 22.5 0.8 C42Q2474K9S****+++
6.8
41.0 33.5 18.5 37.5 1.0
C42Q2685-FS****+++
41.0 20.0 26.0 37.5 1.0 C42Q2475KFC****+++
0.12
13.0 13.0 7.0 10.0 0.6 C42Q2124-4S****+++
0.56
26.5 16.0 7.0 22.5 0.8 C42Q2564-9S****+++
6.8
42.0 24.0 32.0 37.5 1.0
C42Q2685-FC****+++
0.15
13.0 13.0 7.0 10.0 0.6 C42Q2154-4S****+++
0.60
26.5 17.0 8.5 22.5 0.8 C42Q2604-9S****+++
8.2
41.0 37.0 22.0 37.5 1.0
C42Q2825-FS****+++
0.18
13.0 14.0 8.0 10.0 0.6 C42Q2184-4S****+++
0.68
26.5 17.0 8.5 22.5 0.8 C42Q2684-9S****+++ 10.0M 41.0 37.0 22.0 37.5 1.0 C42Q2106MFS****+++
0.22M 13.0 14.0 8.0 10.0 0.6 C42Q2224M4S****+++
0.82
26.5 18.5 10.0 22.5 0.8 C42Q2824-9S****+++ 10.0K 41.0 41.0 26.0 37.5 1.0
0.010 17.5 9.5
0.012 17.5 9.5
1.0
1.2
26.5 18.5 10.0 22.5 0.8 C42Q2105-9S****+++ 10.0K 41.5 37.5 27.5 37.5 1.0 C42Q2106KFA****+++
26.5 20.0 11.0 22.5 0.8 C42Q2125-9S****+++ 12.0 41.0 43.0 28.0 37.5 1.0 C42Q2126-FS****+++
5.0 15.0 0.6 C42Q2103-6A****+++
5.0 15.0 0.6 C42Q2123-6A****+++
0.015 17.5 9.5
5.0 15.0 0.6 C42Q2153-6A****+++ 1.5M 26.5 20.0 11.0 22.5 0.8 C42Q2155M9S****+++
0.018 17.5 9.5
5.0 15.0 0.6 C42Q2183-6A****+++
C42Q2106KFS****+++
15.0
42.0 45.0 30.0 37.5 1.0
C42Q2156-FS****+++
1.5K
26.5 22.0 12.0 22.5 0.8 C42Q2155K9S****+++
20.0
42.0 57.5 30.0 37.5 1.0
C42Q2206-FS****+++
1.8
2.2
26.5 24.5 15.5 22.5 0.8 C42Q2185-9S****+++
26.5 24.5 15.5 22.5 0.8 C42Q2225-9S****+++
20.0
20.0
57.0 45.0 30.0 52.5 1.2 C42Q2206-MST***+++
57.0 30.0 44.0 52.5 1.2 C42Q2206-MCT***+++
2.2
26.5 29.5 14.5 22.5 0.8 C42Q2225-9A****+++
25.0
57.0 50.0 35.0 52.5 1.2
备注: 1. “-” 表示电容量偏差,M=±20%,K=±10%
2. “****”表示引线加工和包装代码 (见表 1)
3. “#”当额定电压为 275Vac 时,第 4~5 位是 P2。
4. 不用于与电源串联的场合,与电源串联用请参见降压专用电容器。
5. “★”表示外壳为圆弧底。
Page 6 of 12
C42Q2256-MST***+++
MKP62
■ 最大可允许脉冲爬升速率(V/us)
额定电压
(Vac)
dV/dt(V/us) at 440 Vdc
P=7.5mm
P=10mm
P=15mm
P=22.5mm
P=27.5mm
P=37.5mm
P=52.5mm
500
500
400
200
150
100
50
305/275
备注:
1、 工作电压是额定电压时满足以上(dV/dt)R
2、 若工作电压(U)低于额定电压(UR),电容器可以工作于更高 dV/dt 条件,满足 dV/dt=(dV/dt)R*(UR/U).
■ 阻抗和频率关系 Z=f(f)的典型曲线
■ 品质保证(产品出厂检查)试验
检 查 项 目 (每批)
外观检查
外形尺寸
检 查 水 平(GB/T 2828.1,ISO2859-1)
IL
AQL
II
1.5
II
0.25
S-3
2.5
电容量
损耗角正切
耐电压
绝缘电阻
可焊性
Page 7 of 12
MKP62
■ 测试方法及性能
序号
1
项目
试验方法
(IEC 60384-14)
性能
4.5 可焊性
镀锡良好
焊料温度:245℃5℃
浸渍时间:2.0s0.5s
2
4.3 引出端强度
外观无可见损伤
拉力:0.50<d≤0.80,10N
0.80<d≤1.25,20N
弯曲试验 Ub:
弯力:0.50<d≤0.80,5N
0.80<d≤1.25,10N
每个方向上连续进行二次弯曲
3
4.4 耐焊接热
外观无可见损伤,标识清晰
电容量变化│C│/C≤5
焊料温度:260℃5℃
浸渍时间:10s1s
4.20 标志耐溶剂
标志应保持清晰
使用的溶剂:工业异丙醇
溶剂温度:23℃±5℃
浸渍时间:5min0.5min
条件:带摩擦
摩擦材料:脱脂棉
恢复时间:不采用
4.2 初始测量
电容量、损耗角正切
4.6 温度快速变化
外观无可见损伤
4.7 振动
外观无可见损伤
振幅 0.75mm 或加速度 98m/s2(取严
酷度较小者),频率 10Hz~500Hz 三
个方向,每个方向 2h,共 6h
4.8 碰撞
外观无可见损伤
4000 次,加速度 400m/s2,
脉冲持续时间:6ms
4
5
TA=-40℃,TB=+110℃
5 次循环,
持续时间:t=30min
外观无可见损伤
电容量变化│C│/C≤5
最后测量
初始测量
+110℃, 16h
干热
试验 Db,严酷度 b,第一次循环
循环湿热
-40℃, 2h
寒冷
6
4.11
气候
顺序
试验 Db,严酷度 b,其余循环
循环湿热
最后测量
外观无可见损伤,标志清晰,
电容量变化:
C/C≤初始测量值的5,
损耗角正切增加:
CR≤1F: ≤0.008 (10kHz)
CR>1F: ≤0.005 (1kHz)
耐电压:无永久性击穿或飞弧
绝缘电阻 IR:≥额定值的 50
Page 8 of 12
MKP62
序号
7
8
项目
4.12 稳态湿热
4.13 脉冲电压
试验方法
(IEC 60384-14)
性能
外观无可见损伤,标志清晰,
电容量变化:
C/C≤初始测量值的5,
损耗角正切增加:
CR≤1F:≤0.008 (10kHz)
CR>1F:≤0.005 (1kHz)
耐电压:无永久性击穿或飞弧
绝缘电阻 IR:≥额定值的 50
用监视器监视,有三次或更多次
的脉冲波形表示电容器未发生自
愈性击穿
温度:40℃2℃
湿度:933RH
持续时间:56 天
每个电容器施加 24 次相同极性的
脉冲(如果监视器显示有三次连
续的脉冲波形表示电容器未发生
自愈性击穿,则可停止施加脉
冲),脉冲间隔时间不少于 10s,
脉冲电压峰值 2.5kV(适用于
CR1F;CR1F 时,承受的脉冲电
压为 2.5/ CR kV)
9
4.14 耐久性
外观无可见损伤,标志清晰
电容量变化│C│/C≤10
tg的增加:
CR≤1F:≤0.008 (10kHz)
CR>1F:≤0.005 (1kHz)
耐电压:无永久性击穿或飞弧
绝缘电阻 IR:≥额定值的 50
+110℃,1.25UR,1000h
期间,每隔一小时将电压升高到
1000Vrms,持续时间 0.1s
次数:10 000 次
充电持续时间:0.5s
放电持续时间:0.5s
10
4.15 充电和放电
电容量变化│C│/C:≤10
tg的增加:
CR≤1F:≤0.008 (10kHz)
CR>1F:≤0.005 (1kHz)
绝缘电阻 IR:≥额定值的 50
充电电压: 2UR Vd.c.
充电电阻:220/CR()或电流1A
(取电流较小者)
放电电阻:
2UR
() dU/dt: 100V/s
dU
CR
dt
CR 为标称电容量(F)
R
11
4.17 阻燃性试验
离开火焰后,任一电容器继续燃
烧的时间不超过 10s,且电容器燃
烧的滴落物不应引燃在其下铺设
的棉纸
Ref.item 4.17
针焰试验,耐燃性类别 B,在火焰
上暴露一次
电容器体积:250V(mm3)500,
在火焰上暴露时间为 20s
电容器体积:500V(mm3)1 750,
在火焰上暴露时间为 30s
电容器体积:V(mm3)1 750,
在火焰上暴露时间为 60s
Page 9 of 12
MKP62
序号
项目
4.18 自燃性
12
试验方法
(IEC 60384-14)
性能
缠绕在电容器上的纱布应不被火焰
燃烧
样品用未处理过的纯棉布缠绕至少
一层,但不能多于两层
每一样品应能承受贮能电容器放电
20次;每两次放电之间的间隔应为
5s。
7
Ui=2.5kV 0 %
试验中样品两端一直施加 UR±5%电
压,并在最后一次放电后保持
10
120 0 s,除非熔断保险丝使电路开
路。
■ 印章
符号说明:
符号
说明
商标
MKP62
305~
X2
104K
符号
40/110/56/B
说明
气候类别及阻燃等级
型号
ENEC-VDE 认证标志
额定电压
CQC 认证标志
抗干扰类别
UL 及 CUL 认证标志
标称电容量及偏差
Page 10 of 12
MKP62
■
塑料外壳电容器径向编带说明
▲ 外形图
Fig.2 引出线间距 P=10.0、15.0mm
Fig.1 引出线间距 P=5.0、7.5mm
▲ 编带尺寸表
技术指标名称
编带类型
(mm)
代
号
—
Part number AmmoDigit12-15
pack
P3
电容器间距
P0
送带孔距
▲ 包装数量
尺
寸
P=5.0
P=7.5
P=10.0
P=15.0
误差
图1
Fig 1
图1
Fig 1
图2
Fig2
图2
Fig 2
——
A201
A301
A405
A605
12.7
12.7
12.7
12.7
25.4
12.7
25.4
12.7
±1.0
±0.2
脚距
P
(mm)
5.0
引出线位置
P1
3.85
2.6
7.7
5.2
±0.7
电容器本体位置
P2
6.35
6.35
12.7
12.7
引出线间距
F**
5.0
7.5
10.0
15.0
7.5
电容器侧面倾斜
△S
0
0
0
0
±1.3
+0.6
-0.1
±2.0
电容器底部至
带孔中心距离
H***
18.5
18.5
18.5
18.5
±0.5
10.0/
15.0
纸带宽度
W
18.0
18.0
18.0
18.0
胶带纸宽度
送带孔位置
胶带纸位置
送带孔直径
编带总厚度
W0
W1
W2
D0
t
6min
9.0
3max
4.0
0.7
10min
9.0
3max
4.0
0.7
10min
9.0
3max
4.0
0.7
10min
9.0
3max
4.0
0.9
+1.0
-0.5
——
±0.5
——
±0.2
±0.2
Note: * P0=15mm 是可行的
**F 可以是其他间距
***H=16.5mm 是可行的
Page 11 of 12
15.0
壳厚 T(mm)
2.5
3.5
4.5
5.0
6.0
3.5
4.0
5.0
6.0
4.0
5.0
6.0
7.5
8.5
10.0
11.0
弹带编带包装
(pcs/box)
2 500
1 700
1 400
1 200
1 000
1 700
1 500
1 200
1 000
750
600
500
400
350
300
250
MKP62
■ 包装箱尺寸(mm)
1. 散装外包装箱尺寸
2. 散装内包装箱尺寸
3. 径向编带包装箱尺寸
Page 12 of 12
很抱歉,暂时无法提供与“C42P2474K6SC000”相匹配的价格&库存,您可以联系我们找货
免费人工找货- 国内价格
- 5+1.71264
- 20+1.55503
- 100+1.39743
- 500+1.23982
- 1000+1.16627
- 2000+1.11374
- 国内价格
- 5+1.12202
- 50+0.90429
- 150+0.81098
- 500+0.67414
