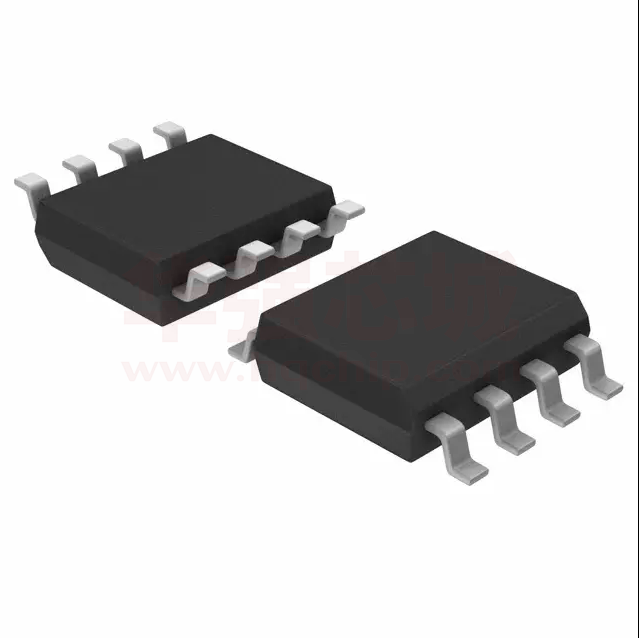

XN297LBW

XN297LBW 使用手册 XN297L 系列芯片是工作在 2.400~2.483GHz 世界通用 ISM 频段的单片无线收发芯 片。该芯片集成射频收发机、频率发生器、晶体振荡器、调制解调器等功能模块，并且支持 一对多组网和带 ACK 的通信模式。发射输出功率、工作频道以及通信数据率均可配置。芯 片已将多颗外围贴片阻容感器件集成到芯片内部。 XN297LBW 追求简单实用方便的设计理念，芯片所需引脚、外围器件和占用 PCB 面积 较少。 特性 三线 SPI 接口通信 SPI 接口速率最高支持4Mbps 支持最大数据长度为32字节（两级FIFO） SOP8封装 或者 64字节（单级FIFO） 1M / 2Mbps模式，需要晶振精度 ±40ppm 工作电压支持2.3~3.3V 250kbps模式，需要晶振精度 ±20ppm 工作温度支持-40~+85℃ http://www.panchip.com 版权©2014 磐启微电子 目录 1. 命名规则 ............................................................................................................................... 3 1.1 XN297L 命名规则 ........................................................................................................... 3 1.2 XN297L 系列产品选择 ................................................................................................... 3 2. 引脚定义 ............................................................................................................................... 4 3. 封装尺寸 ............................................................................................................................... 5 4. SPI 读写方式......................................................................................................................... 5 5. 参考原理图和版图 ............................................................................................................... 6 6. 方案调试注意点 ................................................................................................................... 7 版本 修订时间 更新内容 相关文档 V1.3 2016. 03 兼容 250Kbps 使用说 《03_XN297L 软件设计和调试参考》 明。 《10_XN297LBW_1Mbps_SampleCode(3 线 SPI)》 《11_XN297L 250Kbps 使用说明》 《13_XN297LBW 250Kbps Samplecode （3 线 SPI) 》 《16_XN297L 安规设计和调试参考》 http://www.panchip.com 版权©2014 磐启微电子 1. 命名规则 1.1 XN297L 命名规则 XN297 L X X 2.4G无线 通信芯片 元器件 芯片版本 内置 B、C... 封装形式 U: QFN 20 3x3mm V: SOP 16 W: SOP 8 图1 XN297L系列芯片命名规则 1.2 XN297L 系列产品选择 表1 XN297L系列产品选择 产品型号 XN297LBW 芯片版本 B http://www.panchip.com 版权©2014 磐启微电子 封装形式 W 2. 引脚定义 CSN 1 SCK 2 8 ANT 7 VSS DATA 3 6 XC2 VDD 4 5 XC1 XN297LBW 图2 XN297LBW引脚功能图 表 引脚功能说明 引出端 符号 功能 引出端 序号 符号 功能 序号 1 CSN SPI 片选信号 5 XC1 晶振输入 2 SCK SPI 时钟信号 6 XC2 晶振输出 3 DATA SPI 数据输入输出信号 7 VSS 地（GND） 4 VDD 电源输入 8 ANT 射频信号输入输出 http://www.panchip.com 版权©2014 磐启微电子 3. 封装尺寸 图 XN297LBW封装尺寸 4. SPI 读写方式 1）如有读的命令操作（包括 R_REGISTER、R_RX_PAYLOAD、R_RX_PL_WID 三条命令）， DATA 引脚先为输入状态，在 SCK 信号的第八个时钟下降沿自动切换为输出状态，并且在 后续时钟上升沿输出信号；要求 MCU 的对应 DATA 引脚的 GPIO，在 SCK 信号的第八个 时钟上升沿的保持时间后，从输出状态转为输入状态。 2）需要 CE_SEL 设为 1，启动命令方式控制；CE_L_sel 设为 1，将 CE 的 GPIO 弱下拉电阻 使能；使用 CE_FSPI_ON/CE_FSPI_OFF 命令方式控制 CE 状态。 http://www.panchip.com 版权©2014 磐启微电子 3）中断状态靠查询 STATUS 寄存器方式来获取。 4）在发送过程中，采用先在 STB1 或 STB3 状态下修改必要的寄存器，并写入 PAYLOAD； CE high 30us 后 CE low，使得进入发射模式，等待发送完成后（约 1ms）再进行 SPI 读 写操作。如在发送过程中，进行 SPI 读写操作会引起电源纹波，影响发射信号的质量。 Control MCU PIN3 changes from Output to Input，to prevent two Output PIN conflict at the same time MCU PIN1 output for CSN MCU PIN2 output for CSK 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 XN297L PIN DATA changes from Input to Output automatically MCU PIN3 output for MOSI C7 C6 C5 C4 C3 C2 C1 C0 MCU PIN3 input for MISO, XN297L PIN DATA output D7 D6 D5 D4 D3 D2 D1 D0 图 三线SPI读写操作 5. 参考原理图和版图 图 XN297LBW原理图 No C9 Y1 C6 C7 R1 封装形式 0402 2*6 0402 0402 0402 器件值 1uF 16MHz 20pF 20pF 510R 注 1：XN297LBW 使用中，需要串联 510ohm 电阻于 XC2 处，降低发射功率输出对于晶振的波形影响。 注 2：过安规，需添加Π型匹配网络,如下图所示，具体过安规的相关信息参考 16 文档。 http://www.panchip.com 版权©2014 磐启微电子 图 XN297LBW的过安规射频匹配网络原理图 6. 方案调试注意点 1）进入发射模式，等待发送完成后（约1~2ms）再进行SPI读写操作。 2）XC2端需要串联510R左右电阻，保证晶振的正常工作。 3）芯片初始化配置， 1Mbps / 2Mbps通信使用参考《03_XN297L软件设计和调试参考》 250Kbps通信使用参考《11_XN297L 250Kbps使用说明》。 http://www.panchip.com 版权©2014 磐启微电子
