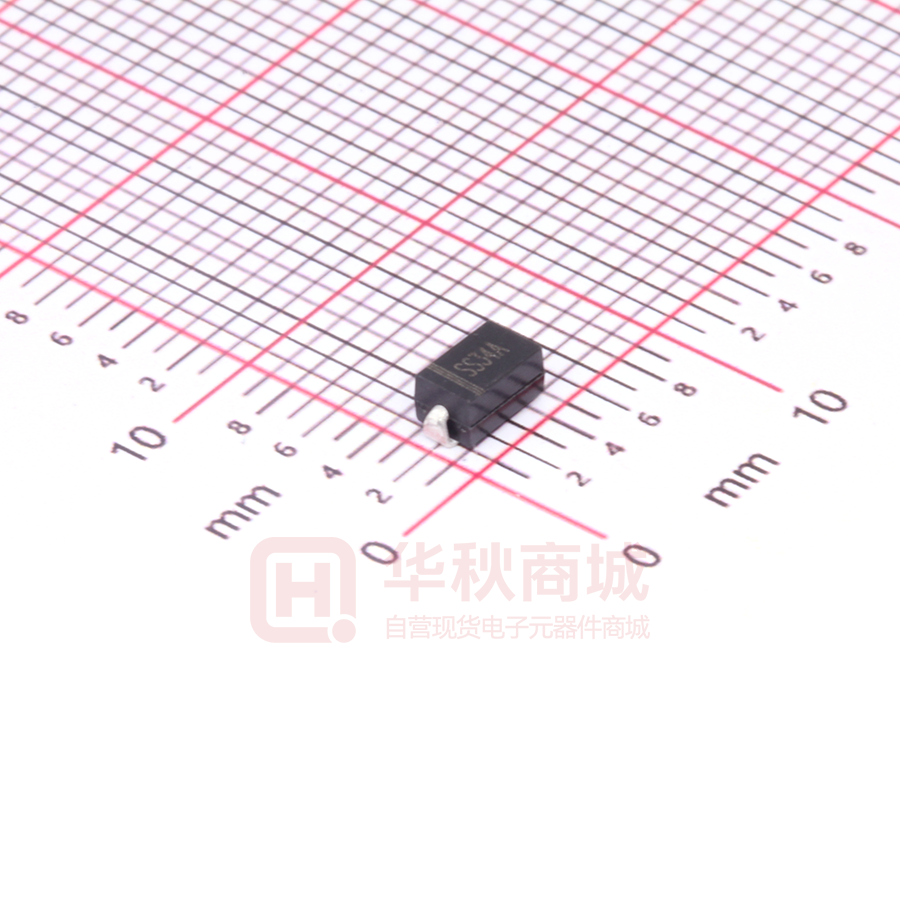

SS34AD

厂商：
ST(先科)
封装：
SMA(DO-214AC)
描述：
表面贴装肖特基势垒整流器，反向电压-20至100 V，正向电流-3 A

数据手册：

下载SS34AD.pdf

立即购买

详情介绍
数据手册
价格&库存

SS34AD 数据手册

SS32AD THRU SS310AD Surface Mount Schottky Barrier Rectifiers Reverse Voltage - 20 to 100 V Forward Current - 3 A Features • Plastic package has Underwriters Laboratory Flammability Classification 94V-0 • For surface mounted applications • Metal silicon junction, majority carrier conduction • Low power loss, high efficiency. • High current capability, low forward voltage drop H C Mechanical Data • Case: SMA (DO-214AC) molded plastic body • Terminals: leads solderable per MIL-STD-750, Method 2026 • Polarity: color band denotes cathode end E T M E S Maximum Ratings and Electrical Characteristics Ratings at 25℃ ambient temperature unless otherwise specified. Single phase, half wave, resistive or inductive load, for capacitive load, derate by 20 % Parameter Symbols SS32AD SS33AD SS34AD SS35AD SS36AD SS38AD SS310AD Unit Maximum Repetitive Peak Reverse Voltage VRRM 20 30 40 50 60 80 100 V Maximum RMS Voltage VRMS 14 21 28 35 42 56 70 V Maximum DC Blocking Voltage VDC 20 30 40 50 60 80 100 V Maximum Average Forward Rectified Current IF(AV) 3 A Peak Forward Surge Current 8.3 ms Single Half Sine-wave Superimposed on Rated Load (JEDEC Method) IFSM 100 A Maximum Instantaneous Forward Voltage at 3 A VF Maximum DC Reverse Current at Rated DC Blocking Voltage Ta = 25℃ Ta = 100℃ Typical Thermal Resistance 1) Operating Junction Temperature Range Storage Temperature Range 1) 0.55 0.7 0.85 V IR 0.5 20 RθJA RθJL 55 17 Tj - 55 to + 125 O Tstg - 55 to + 150 O mA C/W O C C P.C.B. mounted with 0.55 X 0.55 " (14 X 14 mm) copper pad areas. SEMTECH ELECTRONICS LTD. Subsidiary of Sino-Tech International (BVI) Limited ® Dated：11/05/2013 T Rev：03 SS32AD THRU SS310AD H C E T M E S SEMTECH ELECTRONICS LTD. Subsidiary of Sino-Tech International (BVI) Limited ® Dated：11/05/2013 T Rev：03

下载 PDF

SS34AD

物料型号： - SS32AD - SS33AD - SS34AD - SS35AD - SS36AD - SS38AD - SS310AD

器件简介： - 这些整流器是表面安装肖特基势垒整流器，具有20至100V的反向电压和3A的正向电流。 - 它们具有UL94V-0的塑料封装，适用于表面安装应用。 - 由金属硅结和多数载流子导电组成，具有低功耗和高效率。 - 具有高电流能力和低正向电压降。

引脚分配： - 封装类型为SMA（DO-214AC）塑料体。 - 引脚按照MIL-STD-750方法2026可焊接。 - 极性通过色带表示阴极端。

参数特性： - 最大重复峰值反向电压：20V至100V。 - 最大RMS电压：14V至70V。 - 最大直流阻断电压：与重复峰值反向电压相同。 - 最大平均正向整流电流：对于SS34AD为3A。 - 正向浪涌电流：对于SS34AD为100A（8.3毫秒单半正弦波叠加在额定负载上）。 - 最大瞬时正向电压：对于SS32AD至SS34AD为0.55V至0.85V。 - 最大直流反向电流：对于SS34AD在25°C和100°C下为0.5mA至20mA。 - 典型热阻：对于SS34AD为55°C/W至17°C/W。

功能详解： - 提供了正向电流降额曲线，显示了在不同铜垫尺寸下的最大非重复性峰值正向电流。 - 提供了典型瞬时正向电压特性图表，显示了在不同负载下的特性。 - 提供了典型瞬态热阻抗图表，显示了在不同反向电压和脉冲持续时间下的特性。

应用信息： - 这些整流器适用于需要高效率和低功耗的应用。

封装信息： - 封装类型为SMA（DO-214AC），尺寸为0.087（2.21）×0.110（2.80）英寸，引脚间距为0.039（1.0）×0.086（2.18）英寸。
